R&S?ENY81 耦合網絡 測量非對稱(共模)干擾電壓

適用于測量非對稱(共模)干擾電壓

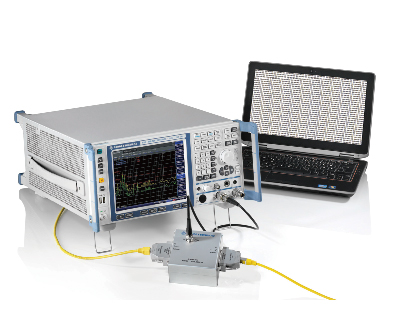

R&S?ENY81耦合網絡測量非屏蔽、對稱被測設備通信端口的非對稱(共模)干擾電壓。網絡符合 CISPR 16-1-2要求，可在150kHz至30MHz 頻率范圍內根據 CISPR 22:2008和CISPR 32 進行測試。有用的對稱信號通過網絡，高達100MHz的帶寬幾乎沒有衰減。同時，耦合網絡將測試電路從相關設備(AE)端口的干擾效應中解耦出來。

主要特點

?八線制網絡

?符合根據CISPR 22:2008和EN 55022:2010或CISPR 32和EN 55032（150kHz至30MHz）進行無線電干擾測量

?符合CISPR 16-1-2

?適配器組件滿足標準化LCL要求（55dB和65dB）并適應各種電信接口

?針對有用信號的高傳輸帶寬 (100MHz)

特性與優點

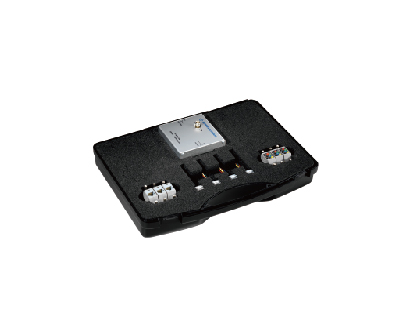

LCL適配器 —— 適用于CAT3和CAT5電纜的LCL適配器

R&S?ENY81 包括高度對稱的基礎網絡和多個用于實施縱向轉換損耗(LCL)的適配器組件。每個適配器組件包含LCL值為 55dB（CAT 3電纜）和65dB（CAT5電纜）的適配器?？v向轉換損耗較大，表示CAT 6電纜需要使用單獨的R&S?ENY81-CA6 耦合網絡。

測試符合多種電纜標準 —— 2線、4線和8線非屏蔽雙絞線電纜測試

根據CISPR 22和EN 55022或CISPR 32和EN 55032標準，八線制 ISN（R&S?ENY81或R&S?ENY81-CA6）可用于測量四組非屏蔽對稱線對的干擾電壓。R&S?ENY81 還可用于測量兩組或四組線對。

專業設計 —— 機械設計

R&S?ENY81 耦合網絡的螺紋插座裸露在外，可連接到水平或垂直布置的參考接地面。設備隨附兩個LCL適配器組件，分別帶有RJ-45連接器和用于用戶可選布線的連接器（1mm香蕉頭插孔）。

功能性測試 ——

R&S?ENY-FTS 選件和網絡分析儀結合用于阻抗穩定網絡 (ISN) 的功能性測試。此功能性測試包括驗證非對稱阻抗和相位、電壓分壓系數、縱向轉換損耗和解耦衰減。
