溫度范圍

Fluke 5608：-200°C~500°C    Fluke 5609：-200°C~670°C

0.01°C   條件下的標稱電阻

100Ω ±0.5Ω

溫度系數

0.0039250Ω/Ω/°C

相對準確度 ^[1]

-200°C 條件下為 ±0.007°C；0°C條件下為 ±0.008°C；

420°C 條件下為 ±0.020°C；660°C條件下為 ±0.027°C

短期重復性 ^[2]

0.010°C 條件下為 ±0.007°C；最高溫度條件下為 ±0.013°C

漂移 ^[3]

0.010°C 條件下為 ±0.01°C； 最高溫度條件下為 ±0.02°C

遲滯

最高為 ±0.01°C

傳感器長度

30mm ±5mm  (1.2英寸 ±0.2英寸)

傳感器位置

距離端部 3mm ±1mm (0.1英寸 ±0.1英寸)

外殼材料

英寸conel? 600

最小絕緣電阻

Fluke 5608：23°C條件下為500m?，500°C條件下為20M?

Fluke 5609：23°C條件下為500m?，670°C條件下為10M?

過渡連接處溫度范圍 ^[4]

-50°C～200°C

過渡連接處尺寸

71mm x 12.5mm  (2.8英寸 x 0.49英寸)

最小浸沒長度 ^[5] (< 5mK 誤差)

Fluke 5608：80mm (3.1英寸)   Fluke 5609：100mm (3.9英寸)

最大浸沒長度

305mm (12英寸)

響應時間 ^[5]

Fluke 5608：9秒 (典型值)；Fluke 5609：12秒 (典型值)

自熱 (在 0°C 的浸浴環境下)

Fluke 5608：75mW/°C；   Fluke 5609：50mW/°C

引線電纜類型

Teflon?，24 AWG

引線長度

1.8m(6英尺)

引線溫度范圍

-50°C～50°C

校準

不包含校準；可選的、經NVLAP認可的校準，實驗室編碼 200348-0。請參見校準不確定度表以及對可更改的不確定度的解釋。

[1] 包括短期重復性和100小時漂移。校準將添加額外的不確定度。

[2] 從最低溫度到最高溫度的三輪熱循環，包括磁滯，95%置信度(k=2)

[3] 保持最高溫度100小時后，95%置信度(k=2)

[4] 超出此范圍會造成無法彌補的損壞。為實現最佳性能，過渡連接處不應過熱以至于無法觸摸。

[5] 根據ASTM E644

可選的經NVLAP認可的?校準的校準不確定度

溫度

擴展的不確定度 (k = 2)

備注：校準不確定度取決于執行校準的實驗室的不確定度。使用不同的流程、在不同的設施上或采用有所更改的不確定度陳述執行的此探頭的后續校準均可能呈現不同的不確定度。?實驗室編碼 200348-0

-200°C

0.025℃

-100°C

0.025℃

-40°C

0.025℃

0°C

0.025℃

156°C

0.025℃

230°C

0.030°C

420°C

0.045°C

660°C

0.050°C

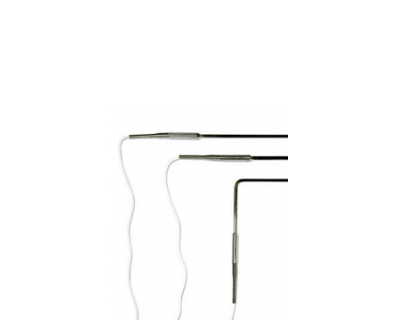

Fluke 5608-9-X

二級參考 PRT，9 in x 1/8 in，-200～500°C

Fluke 5608-12-X

二級參考 PRT，12 in x 1/8 in，-200～500°C

Fluke 5609-12-X

二級參考 PRT，12 in x 1/4 in，-200～670°C

Fluke 5609-20-X

二級參考 PRT，20 in x 1/4 in，-200～670°C

Fluke 5609-300-X

二級參考 PRT，300mm x 6mm，-200～670°C

Fluke 5609-400-X

二級參考 PRT，400mm x 6mm，-200～670°C

Fluke 5609-500-X

二級參考 PRT，500mm x 6mm，-200～670°C

Fluke 5609-9BND

二級參考PRT，15x1/4in，9in彎頭，-200～670°C

X = 終止指定

“A”(適用于914X的INFO-CON)；

“B”(裸線)；

“D”(適用于Tweener溫度計的5針DIN)；

“G”(金針)；

“I”(適用于1521或1522的INFO-CON)；

“J”(香蕉插頭)；

“L”(微型平接線片)；

“M”(微型香蕉插頭)；

“P”(適用于1523或1524的INFO-CON)；

“S”(平接線片)。

配件

描述

2601

PRT塑料機套，用于末位為 -9、-12 以及 -300機型

2609

備用機套(用于635mm [25 in] 長 TC)

1922-4-R

PRT  校準，-200°C～500°C，0°C 時為 ±6mK，經NVLAP認證

1923-4-7

PRT  Calibration for 5609 PRTs, -200°C～660°C, NVLAP Accredited

1930-4-R

System   Calibration by Comparison for 5608 and 5609 PRTs, -200°C～500°C, NVLAP   Accredited (probe and thermometer readout combined as a system)

1930-4-7

System   Calibration by Comparison for 5609 PRTs, -200°C～660°C, NVLAP Accredited   (probe and thermometer readout combined as a system)

2601

PRT塑料機套，用于末位為 -9、-12 以及 -300 機型

2609

備用機套(用于635mm [25 in] 長TC)
