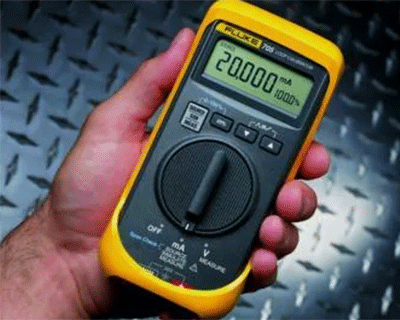

回路校驗儀電流測量

量程:

0～24mA

分辨率:

0.001mA

準確度:

0.02%讀數 + 2個最地有效位

輸出電流

范圍:

0～20mA 或   4～20mA

準確度:

0.025% 讀數 + 2個最低有效位

驅動能力:

1000Ω @ 24mA

電流仿真:

范圍:

0～20mA  或  4～20mA

準確度:

0.025% 讀數 + 2個最低有效位

擴展的回路電壓要求:

 12～30 V

回路電源

 在測量mA, 24 V時

回路校驗儀電壓測量

量程:

0～28V DC

分辨率:

1mV

準確度:

0.025%讀數 + 2個最低有效位

其它指標

環境參數

回路校驗儀工作溫度

-10oC～55oC

儲存溫度

-40oC～60oC

濕度(無冷凝)

0～90% (0oC～35oC)；0～70%   (35oC～55oC)

溫度系數

-10oC～18oC, 28oC～55oC, 量程的±.005%/oC

安全技術參數

安全

CSA C22.2 No. 1010.1:1992

EMC

EN50082-1:1992 和  EN55022:1994 Class B

最大電壓

30V

機械和一般參數

回路校驗儀尺寸

152 x 70 x 41mm

回路校驗儀重量

340g

電池

一節9V電池

回路校驗儀保修期

三年

震動和振動

符合   MIL-T-28800 對2類設備的要求

顯示電流和滿量程的百分比

有

自動步進、自動斜坡

有

跨度檢查

有
