產品名稱：	多端口矢量網絡分析儀 R&S?ZNBT
產品型號：	R&S?ZNBT
產品品牌：	德國 - 羅德與施瓦茨
產品特色：	? 頻率范圍：9kHz-8.5GHz，或 100kHz-20/26.5/40GHz ? 至多24個端口，帶完全相位相參接收機 ? 最高140dB的動態范圍 ? 掃描時間短至1.7ms (R&S?ZNBT8)和2.7ms（其他型號）

R&S?ZNBT 多端口矢量網絡分析儀

真正的多端口矢量網絡分析儀

R&S?ZNBT是一款多端口矢量網絡分析儀，能夠提供最多24個全集成式測試端口。該儀器可以同步測試多臺被測設備，或測量一臺最多帶24個端口的被測設備。R&S?ZNBT能夠提供全集成式測試端口，是一款真正的多端口矢量網絡分析儀，并具備出色的動態范圍、輸出功率電平和測量速度。頻率范圍高達40GHz。

主要特點

?頻率范圍：9kHz～8.5GHz，或 100kHz～20/26.5/40GHz

?至多24個端口，帶完全相位相參接收機

?最高140dB的動態范圍

?掃描時間短至1.7ms (R&S?ZNBT8)和2.7ms(其他型號)

型號與主要參數

型號	描述

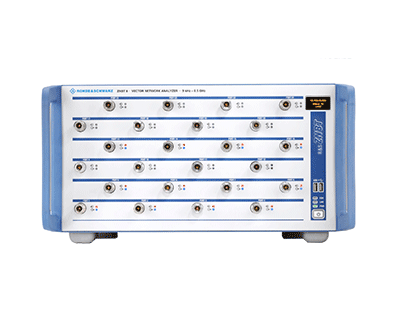

R&S?ZNBT8	4-24端口，9kHz～8.5GHz，連接器N型(陰性)

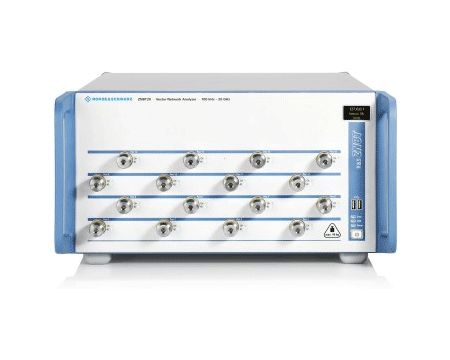

R&S?ZNBT20	8-24端口，100kHz～20GHz，連接器3.5mm(陽性)
R&S?ZNBT26	8-24端口，100kHz～26.5GHz，連接器2.92mm(陽性)
R&S?ZNBT40	8-24端口，100kHz～40GHz，連接器2.92mm(陽性)

無以比擬的特性與優點

真正的多端口矢量網絡分析儀 —— 適用于高難度多端口測量的平臺

R&S?ZNBT的每個測試端口均配備一個反射計。這種設計可以解決基于開關矩陣的多端口系統中常出現的損耗問題。因此，R&S?ZNBT可以提供寬動態范圍、高輸出功率、低跡線噪聲以及卓越的原始方向性和負載匹配。

重視速度 —— 測試時間短，提供各種控制接口

儀器的多端口架構支持在所有被測設備端口上同步進行測量。這樣可以同步捕獲和處理所有端口的數據，與基于開關矩陣的多端口系統相比顯著縮短了掃描時間。數字接口有助于加快測試速度，以便在測試裝置中同步外部組件。處理器I/O接口可用于控制外部零件處理器。

多功能選件和固件特性——復雜的有源和無源組件分析

模塊性能增強，尺寸減小，需要進行復雜的測試。R&S?ZNBT提供豐富的選件和功能

?超過100個跡線和通道，可針對復雜組件進行特性測量

?廣泛的嵌入/去嵌選件

?放大器和混頻器變頻測量

?時域分析，具有選通功能并可顯示眼圖

多端口校準——提供多種校準方法和設備

R&S?ZNBT提供TOMS、TSM、TRL/LRL和UOSM等多種校準方法，適用于廣泛的應用。分析儀可與大量的校準附件結合使用，包括手動校準套件以及最多24端口的自動校準單元，能夠滿足所有用戶的校準需求。

● R&S 矢量網絡分析儀—附件 ● R&S 矢量網絡分析儀—軟件 ● R&S 毫米波變頻器和接收機 ● R&S 擴展單元

R&S?ZNBT 多端口矢量網絡分析儀 —— 選件

軟件：

硬件：接收機步進衰減器、擴展功率范圍、擴展動態范圍、附加測試端口、其它

選件: 力矩扳手、衰減器和限幅器、端接及匹配件、電橋/分配器/接線盒、適配器

軟件選件
產品	描述	產品	描述
R&S?ZNBT-K2	時域分析(TDR)	R&S?ZNBT-K19	1mHz頻率分辨率
R&S?ZNBT-K20	擴展時域分析(帶眼圖)	R&S?ZNBT-K210	基于IEEE370的EAZY去嵌(EZD)，用于ZNBT
R&S?ZNBT-K3	故障點距離(DTF)	R&S?ZNBT-K220	依據IEEE370的現場去嵌(ISD)，用于ZNBT
R&S?ZNBT-K4	變頻	R&S?ZNBT-K230	智能夾具去嵌(SFD)，適用于R&S?ZNBT
R&S?ZNBT-K14	互調測量，需要ZNBT-K4	R&S?ZNBT-K231	Delta 4.0 PCB特征描述，適用于R&S?ZNBT
R&S?ZNBT-K17	10MHz接收機帶寬	R&S?ZNBT-K980	HUMS 健康與使用監控服務，適用于ZNBT

硬件選件
接收機步進衰減器
產品	描述
R&S?ZNBT8-K361	端口1至端口4的接收機步進衰減器，適用于R&S?ZNBT8
R&S?ZNBT8-K362	端口5至端口8的接收機步進衰減器，適用于R&S?ZNBT8
R&S?ZNBT8-K363	端口9至端口12的接收機步進衰減器，適用于R&S?ZNBT8
R&S?ZNBT8-K364	端口13至端口16的接收機步進衰減器，適用于R&S?ZNBT8
R&S?ZNBT8-K365	端口17至端口20的接收機步進衰減器，適用于R&S?ZNBT8
R&S?ZNBT8-K366	端口21至端口24的接收機步進衰減器，適用于R&S?ZNBT8

擴展功率范圍
產品	描述
R&S?ZNBT8-K21	端口1至端口4的擴展功率范圍，適用于R&S?ZNBT8
R&S?ZNBT8-K22	端口5至端口8的擴展功率范圍，適用于R&S?ZNBT8
R&S?ZNBT8-K23	端口9至端口12的擴展功率范圍，適用于R&S?ZNBT8
R&S?ZNBT8-K24	端口13至端口16的擴展功率范圍，適用于R&S?ZNBT8
R&S?ZNBT8-K25	端口17至端口20的擴展功率范圍，適用于R&S?ZNBT8
R&S?ZNBT8-K26	端口21至端口24的擴展功率范圍，適用于R&S?ZNBT8
R&S?ZNBT20-K21	端口1至端口4的擴展功率范圍，適用于R&S?ZNBT20
R&S?ZNBT20-K22	端口5至端口8的擴展功率范圍，適用于R&S?ZNBT20
R&S?ZNBT20-K23	端口9至端口12的擴展功率范圍，適用于R&S?ZNBT20
R&S?ZNBT20-K24	端口13至端口16的擴展功率范圍，適用于R&S?ZNBT20
R&S?ZNBT20-K25	端口17至端口20的擴展功率范圍，適用于R&S?ZNBT20
R&S?ZNBT20-K26	端口21至端口24的擴展功率范圍，適用于R&S?ZNBT20
R&S?ZNBT26-K21	端口1至端口4的擴展功率范圍，適用于R&S?ZNBT26
R&S?ZNBT26-K22	端口5至端口8的擴展功率范圍，適用于R&S?ZNBT26
R&S?ZNBT26-K23	端口9至端口12的擴展功率范圍，適用于R&S?ZNBT26
R&S?ZNBT26-K24	端口13至端口16的擴展功率范圍，適用于R&S?ZNBT26
R&S?ZNBT26-K25	端口17至端口20的擴展功率范圍，適用于R&S?ZNBT26
R&S?ZNBT26-K26	端口21至端口24的擴展功率范圍，適用于R&S?ZNBT26
R&S?ZNBT40-K21	端口1至端口4的擴展功率范圍，適用于R&S?ZNBT40
R&S?ZNBT40-K22	端口5至端口8的擴展功率范圍，適用于R&S?ZNBT40
R&S?ZNBT40-K23	端口9至端口12的擴展功率范圍，適用于R&S?ZNBT40
R&S?ZNBT40-K24	端口13至端口16的擴展功率范圍，適用于R&S?ZNBT40
R&S?ZNBT40-K25	端口17至端口20的擴展功率范圍，適用于R&S?ZNBT40
R&S?ZNBT40-K26	端口21至端口24的擴展功率范圍，適用于R&S?ZNBT40

擴展動態范圍
產品	描述
R&S?ZNBT8-B504	端口1至端口4的擴展動態范圍，適用于R&S?ZNBT8
R&S?ZNBT8-B508	端口5至端口8的擴展動態范圍，適用于R&S?ZNBT8
R&S?ZNBT8-B512	端口9至端口12的擴展動態范圍，適用于R&S?ZNBT8
R&S?ZNBT8-B516	端口13至端口16的擴展動態范圍，適用于R&S?ZNBT8
R&S?ZNBT8-B520	端口17至端口20的擴展動態范圍，適用于R&S?ZNBT8
R&S?ZNBT8-B524	端口21至端口24的擴展動態范圍，適用于R&S?ZNBT8

附加測試端口
產品	描述
R&S?ZNBT8-B108	附加測試端口5至端口8，適用于R&S?ZNBT8
R&S?ZNBT8-B112	附加測試端口9至端口12，適用于R&S?ZNBT8
R&S?ZNBT8-B116	附加測試端口13至端口16，適用于R&S?ZNBT8
R&S?ZNBT8-B120	附加測試端口17至端口20，適用于R&S?ZNBT8
R&S?ZNBT8-B124	附加測試端口21至端口24，適用于R&S?ZNBT8
R&S?ZNBT20-B112	附加測試端口9至端口12，適用于R&S?ZNBT20
R&S?ZNBT20-B116	附加測試端口13至端口16，適用于R&S?ZNBT20
R&S?ZNBT20-B120	附加測試端口17至端口20，適用于R&S?ZNBT20
R&S?ZNBT20-B124	附加測試端口21至端口24，適用于R&S?ZNBT20
R&S?ZNBT26-B112	附加測試端口9至端口12，適用于R&S?ZNBT26
R&S?ZNBT26-B116	附加測試端口13至端口16，適用于R&S?ZNBT26
R&S?ZNBT26-B120	附加測試端口17至端口20，適用于R&S?ZNBT26
R&S?ZNBT26-B124	附加測試端口21至端口24，適用于R&S?ZNBT26
R&S?ZNBT40-B112	附加測試端口9至端口12，適用于R&S?ZNBT40
R&S?ZNBT40-B116	附加測試端口13至端口16，適用于R&S?ZNBT40
R&S?ZNBT40-B120	附加測試端口17至端口20，適用于R&S?ZNBT40
R&S?ZNBT40-B124	附加測試端口21至端口24，適用于R&S?ZNBT40

其它
產品	描述
R&S?ZNBT-B10	GPIB接口
R&S?ZNBT-B12	設備控制
R&S?ZN-B121	直接控制電纜
R&S?ZNBT-B19	附件可移動固態硬盤，LPW10
R&S?ZNBT-B19	附件可移動固態硬盤，適用于使用Win7和LPW11 CPU的R&S?ZNBT
R&S?ZNBT-B19	附件可移動固態硬盤，64位，適用于使用Win10和LPW11 CPU的R&S?ZNBT
R&S?ZNBT-B4	精密頻率參考
R&S?ZNBT-B81	直流輸入
R&S?ZNBT-U10	適用于R&S?ZNBT的升級套件，從Win7升級到Win10
R&S?ZNBT-U11	適用于R&S?ZNBT的升級套件，從LPW10 CPU升級到LPW11，包括從Win7升級到Win10和固態硬盤
R&S?ZZA-KN5	19’機柜適配器
R&S?ZN-Z15	外部RFFE GPIO接口(MIP)，包括一個R&S?ZN-Z25接口電纜適配器
R&S?ZN-Z15	外部RFFE GPIO接口(MIP)，包含電壓和電流測量，包括一個R&S?ZN-Z25接口電纜適配器
R&S?ZNBT-Z14	外部處理器I/O接口
R&S?ZN-Z25	適用于R&S?ZN-Z15 RFFE GPIO接口的附加接口電纜(包括適配器)

其它選項
ZN-ZTW力矩扳手
產品	描述
R&S?ZN-ZTW	力矩扳手，0.45Nm，用于1.0mm連接器，6mm開口寬度
R&S?ZN-ZTW	力矩扳手，0.23Nm連接力矩，用于1.0mm連接器，6mm開口寬度
R&S?ZN-ZTW	力矩扳手，0.34Nm，用于1.0mm連接器，6mm開口寬度
R&S?ZN-ZTW	力矩扳手，0.9Nm
R&S?ZN-ZTW	力矩扳手，1.5Nm，用于N型連接器，20mm開口寬度

衰減器和限幅器
產品	描述
R&S?DNF	衰減器，0Hz～12.4GHz，陰/陽 3dB，2W
R&S?DNF	衰減器，0Hz～12.4GHz，陰/陽 6dB，2W
R&S?DNF	衰減器，0Hz～12.4GHz，陰/陽 10dB，1W
R&S?DNF	衰減器，0Hz～12.4GHz，陰/陽 20dB，1W
R&S?RBU50	大功率衰減器 50W，0Hz～2GHz
R&S?RBU100	大功率衰減器 100W，0Hz～2GHz
R&S?RDL50	大功率衰減器 50W，0Hz～6GHz，20dB
R&S?ZN-B13	50Ω寬帶限幅器

端接及匹配件
產品	描述
R&S?RNA	精密終端75Ω，1W，DC～3GHz，N型（陽）
R&S?RNB	終端50Ω，1W，DC～4GHz，N型（陽）
R&S?RAU	特高頻終端50Ω，100W，DC～2GHz，N型（陰）
R&S?RAD	引線終端50Ω，0.5W，DC～1GHz，N型（陽/陰）
R&S?RAD50	引線終端50Ω，2W，DC～0.5GHz，BNC（陽/陰）
R&S?RAM	匹配件75Ω，L型，雙向，0Hz～2.7GHz，N型連接器（陰）/ N型連接器（陽），負載容量2W，L型
R&S?RAZ	匹配件75Ω，串聯電阻器25Ω，0Hz～2.7GHz
R&S?RAZ	匹配件50Ω/75Ω，串聯電阻器25Ω，0Hz～3.3GHz

電橋、分配器、接線盒
R&S?RVZ	功分器，2x50Ω，0Hz～2.7GHz
R&S?ZV-Z1227	雙向Wilkinson功率分配器，4GHz～27GHz
R&S?ZV-Z1228	脈沖星4路功率分配器，5GHz～27GHz
適配器
產品	描述
R&S?ZV-Z1118	SMA適配器，陽/陽，角型，0Hz～18GHz
R&S?ZV-Z1218	SMA適配器，陽/陰，角型，0Hz～18GHz
R&S?WCA70	波導同軸適配器，WR15轉1.85mm 陽，50GHz～75GHz
R&S?WCA75	波導同軸適配器，WR15轉1mm 陰，50GHz～75GHz
R&S?WCA75	波導同軸適配器，WR15轉1mm 陽，50GHz～75GHz
R&S?WCA90	波導同軸適配器，WR12轉1mm 陰，60GHz～90GHz
R&S?WCA90	波導同軸適配器，WR12轉1mm 陽，60GHz～90GHz
R&S?WCA110	波導同軸適配器，WR10轉1mm 陰，75GHz～110GHz
R&S?WCA110	波導同軸適配器，WR10轉1mm 陽，75GHz～110GHz
