產品名稱：	矢量網絡分析儀 R&S?ZNL
產品型號：	R&S?ZNL
產品品牌：	德國 - 羅德與施瓦茨
產品特色：	? 寬頻率范圍，介于5kHz至20GHz ? 6GHz 型號提供可選的頻譜分析和功率探頭支持 ? 連續波信號發生器頻譜分析選件 ? 經濟高效，便攜(電池供電選件)，精準，多功能

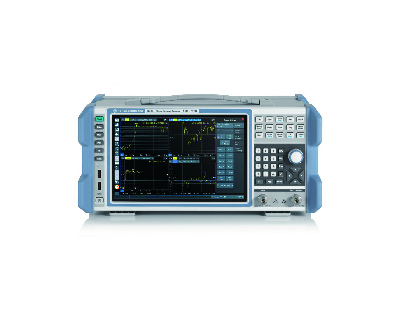

R&S?ZNL 矢量網絡分析儀

三合一多功能矢量網絡分析儀

便攜式網絡分析儀，可選的頻譜分析儀（帶獨立連續波信號源）和功率探頭支持

R&S?ZNL采用獨特的選件概念，有助于減少投資成本。基本型號支持5kHz至20GHz 的頻率范圍，6GHz型號可擴展以配備全集成式頻譜分析儀，并且支持射頻功率計。另外，頻譜分析功能還支持連續波信號發生器選件。研究實驗室、維修中心、大學和生產工廠無需購買多臺儀器，只需使用一臺緊湊的 R&S?ZNL，即可實現比同類專用儀器更快的測量速度和更高的射頻性能。

主要特點

?寬頻率范圍5kHz～20GHz

?6GHz型號提供可選的頻譜分析和功率探頭支持

?連續波信號發生器頻譜分析選件

?經濟高效，便攜(電池供電選件)，精準，多功能

產品型號

R&S?ZNL3 矢量網絡分析儀：2端口，N型(陰) ，5kHz～3GHz

R&S?ZNL4 矢量網絡分析儀：2端口，N型(陰)，5kHz～4.5GHz

R&S?ZNL6 矢量網絡分析儀：2端口，N型(陰)，5kHz～6GHz

R&S?ZNL14 矢量網絡分析儀：2端口，N型(陰)，5kHz～14GHz

R&S?ZNL20 矢量網絡分析儀：2端口，3.5mm(陽)，5kHz～20GHz

性能與優點

小巧緊湊 —— 體積小巧的臺式矢量網絡分析儀

R&S?ZNL的縱深不到24cm，重量僅6-8kg，在同類產品中最為緊湊。

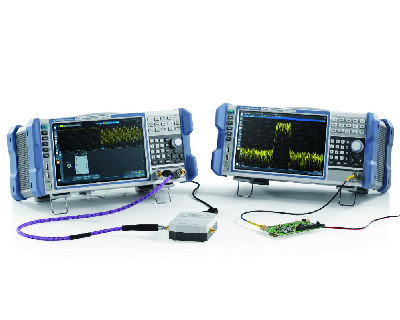

多功能 —— 單機集成多種儀器功能

R&S?ZNL6GHz型號配備頻譜分析儀選件，可以同等緊湊尺寸提供不同儀器的功能，節省了更多空間。R&S?FPL1-K9選件增加R&S?NRP功率探頭支持，R&S?ZNL-K14選件增加獨立連續波信號發生器，使R&S?ZNL成為多功能分析設備。

便于攜帶 —— 電池和直流電源，適合現場應用

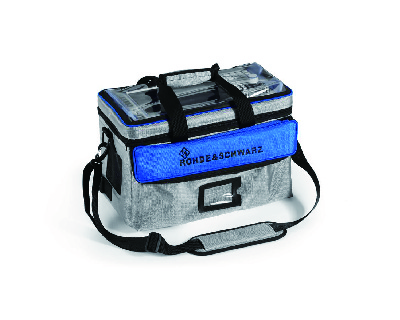

R&S?ZNL提供電池盒選件，采樣完全便攜式設計，非常適合用于現場應用。選擇12V/24V直流電源可用于在車輛中使用R&S?ZNL。R&S?FPL1-Z2便攜包選件可在運輸和現場部署中防止儀器受損和滲入污物。側面通風口和透明頂罩設計實現了便攜式操作，確保儀器安全存放在包內。分析儀還提供便攜式背心皮套。

● R&S 矢量網絡分析儀—附件 ● R&S 矢量網絡分析儀—軟件

R&S?ZNL 矢量網絡分析儀 —— 選件

軟件：

硬件：擴展功率范圍、接收機步進衰減器、頻譜分析、其它

選件: 力矩扳手、衰減器和限幅器、端接及匹配件、功率分配器

軟件選項
型號	描述
R&S?ZNL-K2	時域分析，顯示不連續性、反射因數或阻抗與延遲/長度。包含階躍和脈沖響應、低通/帶通頻率間隔和門控S參數
R&S?ZNL-K3	故障點距離測量，可以檢測電纜故障和連接器
R&S?FPL1-K7	調幅/調頻/調相模擬調制分析，將R&S?ZNL轉變成模擬調制分析儀用于分析調幅/調頻/調相信號，需要R&S?ZNLx-B1
R&S?FPL1-K9	功率測量，選擇R&S?NRP功率探頭進行功率測量。需要R&S?ZNLx-B1
R&S?ZNL-K14	選擇頻譜分析儀選件的獨立連續波信號源(僅適用于ZNL3、ZNL4和ZNL6) 適用于R&S?ZNL的獨立連續波信號源可用作頻譜分析儀的激勵信號，并需要R&S?ZNLx-B1選件
R&S?FPL1-K30	噪聲系數測量，需要R&S?ZNL-K1和R&S?FSL-B5

硬件選項
擴展功率范圍
型號	描述
R&S?ZNL3-B22	擴展功率范圍，將R&S?ZNL3的輸出功率范圍擴展至-40dBm
R&S?ZNL4-B22	擴展功率范圍，將R&S?ZNL4的輸出功率范圍擴展至-40dBm
R&S?ZNL6-B22	擴展功率范圍，將R&S?ZNL6的輸出功率范圍擴展至-40dBm
R&S?ZNL14-B22	擴展功率范圍，將R&S?ZNL14的輸出功率范圍擴展至-40dBm
R&S?ZNL20-B22	擴展功率范圍，將R&S?ZNL20的輸出功率范圍擴展至-40dBm

接收機步進衰減器
型號	描述
R&S?ZNL3-B31	接收機步進衰減器端口1，適用于在R&S?ZNL3的端口1添加電子接收機步進衰減器功能，30dB/10dB步進
R&S?ZNL3-B32	接收機步進衰減器端口2，適用于在R&S?ZNL3的端口2添加電子接收機步進衰減器功能，30dB/10dB步進
R&S?ZNL4-B31	接收機步進衰減器端口1，適用于在R&S?ZNL4的端口1添加電子接收機步進衰減器功能，30dB/10dB步進
R&S?ZNL4-B32	接收機步進衰減器端口2，適用于在R&S?ZNL4的端口2添加電子接收機步進衰減器功能，30dB/10dB步進
R&S?ZNL6-B31	接收機步進衰減器端口1，適用于在R&S?ZNL6的端口1添加電子接收機步進衰減器功能，30dB/10dB步進
R&S?ZNL6-B32	接收機步進衰減器端口2，適用于在R&S?ZNL6的端口2添加電子接收機步進衰減器功能，30dB/10dB步進
R&S?ZNL14-B31	接收機步進衰減器端口1，適用于在R&S?ZNL14的端口1添加電子接收機步進衰減器功能，30dB/10dB步進
R&S?ZNL14-B32	接收機步進衰減器端口2，適用于在R&S?ZNL14的端口2添加電子接收機步進衰減器功能，30dB/10dB步進
R&S?ZNL20-B31	接收機步進衰減器端口1，適用于在R&S?ZNL20的端口1添加電子接收機步進衰減器功能，30dB/10dB步進
R&S?ZNL20-B32	接收機步進衰減器端口2，適用于在R&S?ZNL20的端口2添加電子接收機步進衰減器功能，30dB/10dB步進

頻譜分析
型號	描述
R&S?ZNL3-B1	頻譜分析儀功能，添加R&S?FPL功能，將R&S?ZNL3轉變為功能全面的品牌分析儀
R&S?ZNL4-B1	頻譜分析儀功能，添加R&S?FPL功能，將R&S?ZNL4轉變為功能全面的品牌分析儀
R&S?ZNL6-B1	頻譜分析儀功能，添加R&S?FPL功能，將R&S?ZNL6轉變為功能全面的品牌分析儀

其它
型號	描述
R&S?FPL1-B4	OCXO精確參考頻率
R&S?FPL1-B5	附加接口，視頻輸出、中頻輸出、噪聲源控制、AUX端口，適用于R&S?NRP功率探頭的連接器
R&S?FPL1-B10	GPIB接口，附加接口用于遠程控制，插入單元
R&S?FPL1-B30	12V/24V直流電源
R&S?FPL1-B31	鋰離子電池盒
R&S?FPL1-B40	40MHz分析帶寬，支持將40MHz帶寬用于R&S?ZNLx-B1頻譜分析選件
R&S?ZNL-B19	附加可移動印刷電路板，含固態硬盤，安裝在印刷電路板上的可移動固態硬盤，包括分析儀固件
R&S?FPL1-Z1	硬防護罩
R&S?FPL1-Z2	運輸包，透明罩
R&S?FPL1-Z3	便攜式皮套
R&S?FPL1-Z4	備用電池盒
R&S?FPL1-Z5	防眩光膜
R&S?FPL1-Z6	機架安裝套件
R&S?FS-SNS18	智能噪聲源，10MHz～18GHz
R&S?FS-SNS26	智能噪聲源，10MHz～26.5GHz
R&S?ZN-Z103	校準單元，單端口，N型(陰)，2MHz～4GHz
R&S?ZN-Z103	校準單元，單端口，N型(陰)，1MHz～6GHz
R&S?RT-ZA9	適用于RT-Zx探頭的N型(陽)適配器，使用N型(陽)連接器將RT-Zx探頭連接到頻譜和網絡分析儀；USB端口用于供電和通信
R&S?RT-ZS30	有源單端探頭，3GHz
R&S?RT-ZS60	有源單端探頭，6GHz
R&S?RT-ZD30	有源差分探頭，3GHz
R&S?RT-ZD40	有源差分探頭，4.5GHz
R&S?RT-ZPR40	電源完整性探頭，4GHz

其它
ZN-ZTW力矩扳手
型號	描述
R&S?ZN-ZTW	力矩扳手，0.45Nm，用于1.0mm連接器，6mm開口寬度
R&S?ZN-ZTW	力矩扳手，0.23Nm連接力矩，用于1.0mm連接器，6mm開口寬度
R&S?ZN-ZTW	力矩扳手，0.34Nm，用于1.0mm連接器，6mm開口寬度
R&S?ZN-ZTW	力矩扳手，0.9Nm
R&S?ZN-ZTW	力矩扳手，1.5Nm，用于N型連接器，20mm開口寬度

衰減器和限幅器
型號	描述
R&S?DNF	衰減器，0Hz～12.4GHz，陰/陽 3dB，2W
R&S?DNF	衰減器，0Hz～12.4GHz，陰/陽 6dB，2W
R&S?DNF	衰減器，0Hz～12.4GHz，陰/陽 10dB，1W
R&S?DNF	衰減器，0Hz～12.4GHz，陰/陽 20dB，1W
R&S?RBU50	大功率衰減器 50W，0Hz～2GHz
R&S?RBU100	大功率衰減器 100W，0Hz～2GHz
R&S?RDL50	大功率衰減器 50W，0Hz～6GHz，20dB
R&S?ZN-B13	50Ω寬帶限幅器

端接及匹配件
型號	描述
R&S?RNA	精密終端75Ω，1W，DC～3GHz，N型(陽)
R&S?RNB	終端50Ω，1W，DC～4GHz，N型(陽)
R&S?RAU	特高頻終端50Ω，100W，DC～2GHz，N型(陰)
R&S?RAD	引線終端50Ω，0.5W，DC～1GHz，N型(陽/陰)
R&S?RAD50	引線終端50Ω，2W，DC～0.5GHz，BNC(陽/陰)
R&S?RAM	匹配件75Ω，L型，雙向，0Hz～2.7GHz，N型連接器(陰)/ N型連接器(陽)，負載容量2W，L型
R&S?RAZ	匹配件75Ω，串聯電阻器25Ω，0Hz～2.7GHz
R&S?RAZ	匹配件50Ω/75Ω，串聯電阻器25Ω，0Hz～3.3GHz
功分器
型號	描述
R&S?RVZ	功分器，2x50Ω，0Hz～2.7GHz
