產品名稱：	矢量網絡分析儀 R&S?ZND
產品型號：	R&S?ZND
產品品牌：	德國 - 羅德與施瓦茨
產品特色：	? 100kHz - 4.5GHz，可擴展至 8.5GHz ? 單向測量,可升級成雙向測量 ? 觸摸屏操作 ? 動態范圍高達 120dB ? 功率掃描范圍高達 48dB ? 帶寬從 1Hz 到 300kHz

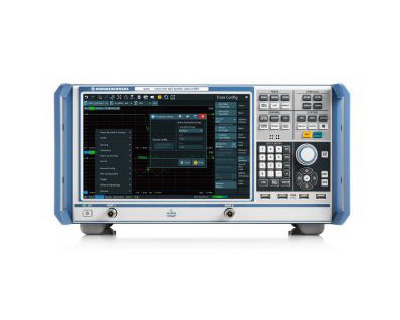

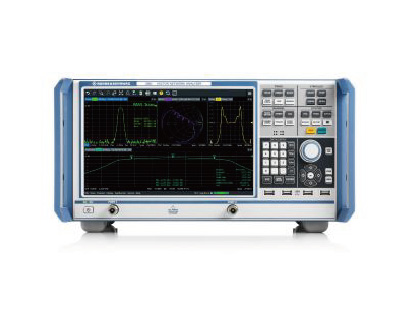

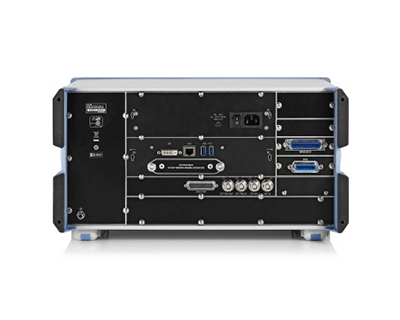

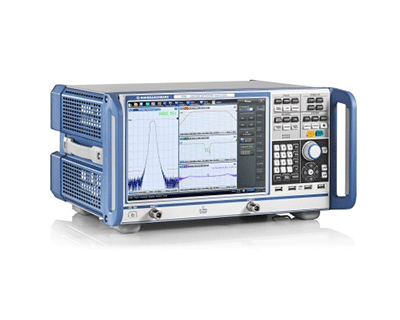

R&S?ZND 矢量網絡分析儀

具有可靠性能的基本網絡分析

R&S?ZND網絡分析儀基本型號可執行最高4.5GHz單向測量。分析儀可以擴展以執行雙向測量，頻率范圍也可擴展至8.5GHz。R&S?ZND的大觸摸屏易于操作，使分析儀非常適用于S參數測量，即使需要多個圖表時也是如此。分析儀還可以添加時域測量以提供更多功能。

主要特點

?100kHz～4.5GHz單向雙端口矢量網絡分析儀

?頻率范圍可擴展到8.5GHz

?測試裝置可擴展以用于雙向測量

?簡單的觸摸屏操作

?可靠的射頻性能

優秀的性能特點

靈活的測試裝置 —— 一款根據您的需要不斷改進的分析儀

R&S?ZND測試裝置可根據各種需求進行配置。測試裝置可設置用于單向操作，或擴展用于雙向操作。頻率和功率掃描范圍可輕松進行擴展。

易于操作 —— 大顯示屏和結構清晰的用戶界面

12.1’大觸摸屏留有充足的空間，便于在一個顯示屏上查看多個圖表，以及輕松查看所有測量細節。扁平化的界面菜單結構便于高效設置測量和簡單快速地執行測量。

校準方便 —— 針對每個應用的正確校準方法

R&S?ZND提供適用于各種測量的校準方法，具體視測試裝置配置而定。羅德與施瓦茨提供手動校準套件或自動校準單元，可更快更方便進行校準。

● R&S 矢量網絡分析儀—附件 ● R&S 矢量網絡分析儀—軟件 ● R&S 毫米波變頻器和接收機 ● R&S 擴展單元

R&S?ZND 矢量網絡分析儀 —— 選件

軟件：

硬件：

選件: 力矩扳手、衰減器和限幅器、端接及匹配件、電橋/功率分配器/接線盒

軟件選項
型號	描述
R&S?ZND-K1	擴展頻率范圍，單向，8.5GHz
R&S?ZND-K2	時域分析（TDR）
R&S?ZND-K3	故障點距離(DTF)
R&S?ZND-K5	完整測試裝置，基本單元，雙向，4.5GHz
R&S?ZND-K6	完整測試裝置，雙向，8.5GHz
R&S?ZND-K7	適用于R&S?ZND的擴展功率范圍
R&S?ZND-K8	擴展頻率范圍，完整測試裝置，雙向，8.5GHz
R&S?ZND-K19	1mHz頻率分辨率
R&S?ZND-K210	基于IEEE370的EAZY去嵌（EZD），適用于R&S?ZND
R&S?ZND-K220	依據IEEE370的EAZY去嵌（ISD），適用于R&S?ZND
R&S?ZND-K230	智能夾具去嵌（SFD），適用于R&S?ZND
R&S?ZND-K231	Delta-L4.0PCB特征描述，適用于R&S?ZND
R&S?ZND-K980	HUMS軟件選項，健康與使用監控服務，，適用于R&S?ZND（軟件許可）

硬件選項
型號	描述
R&S?ZN-B14	處理器I/O(通用接口)
R&S?ZND-B7	高輸出功率
R&S?ZND-B10	GPIB接口
R&S?ZND-B19	附加移動硬盤
R&S?ZND-B19	附加可移動固態硬盤
R&S?ZND-U10	適用于R&S?ZND的升級套件，從Win7升級到Win10(包括128GB固態硬盤)
R&S?ZZA-KN5	19’機架適配器
R&S?ZN-Z103	校準單元，單端口，N型(陰)，2MHz～4GHz
R&S?ZN-Z105	校準單元，單端口，N型(陰)，1MHz～6GHz

其它
ZN-ZTW力矩扳手
型號	描述
R&S?ZN-ZTW	力矩扳手，0.45Nm，用于1.0mm連接器，6mm開口寬度
R&S?ZN-ZTW	力矩扳手，0.23Nm連接力矩，用于1.0mm連接器，6mm開口寬度
R&S?ZN-ZTW	力矩扳手，0.34Nm，用于1.0mm連接器，6mm開口寬度
R&S?ZN-ZTW	力矩扳手，0.9Nm
R&S?ZN-ZTW	力矩扳手，1.5Nm，用于N型連接器，20mm開口寬度

衰減器和限幅器
型號	描述
R&S?DNF	衰減器，0Hz～12.4GHz，陰/陽 3dB，2W
R&S?DNF	衰減器，0Hz～12.4GHz，陰/陽 6dB，2W
R&S?DNF	衰減器，0Hz～12.4GHz，陰/陽 10dB，1W
R&S?DNF	衰減器，0Hz～12.4GHz，陰/陽 20dB，1W
R&S?RBU50	大功率衰減器 50W，0Hz～2GHz，衰減量3/6/10/20/30dB可選
R&S?RDL50	大功率衰減器 50W，0Hz～6GHz，20dB
R&S?RBU100	大功率衰減器 50W，0Hz～2GHz
R&S?RBU100	大功率衰減器 100W，0Hz～2GHz
R&S?ZN-B13	50Ω寬帶限幅器

端接及匹配件
型號	描述
R&S?RNA	精密終端75Ω，1W，DC～3GHz，N型（陽）
R&S?RNB	終端50Ω，1W，DC～4GHz，N型（陽）
R&S?RAU	特高頻終端50Ω，100W，DC～2GHz，N型（陰）
R&S?RAD	引線終端50Ω，0.5W，DC～1GHz，N型（陽/陰）
R&S?RAD50	引線終端50Ω，2W，DC～0.5GHz，BNC（陽/陰）
R&S?RAM	匹配件75Ω，L型，雙向，0Hz～2.7GHz，N型連接器（陰）/ N型連接器（陽），負載容量2W，L型
R&S?RAZ	匹配件75Ω，串聯電阻器25Ω，0Hz～2.7GHz
R&S?RAZ	匹配件50Ω75Ω，串聯電阻器25Ω，0Hz～3.3GHz

功分器
型號	描述
R&S?RVZ	功分器，2x50Ω，0Hz～2.7GHz
