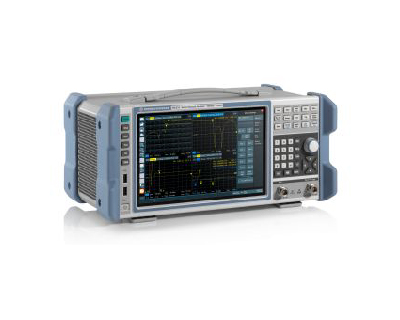

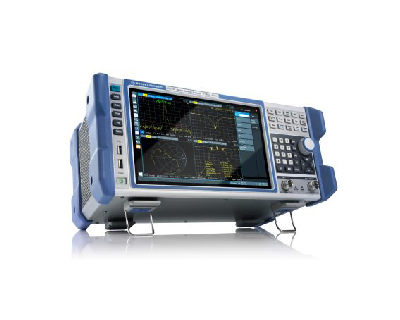

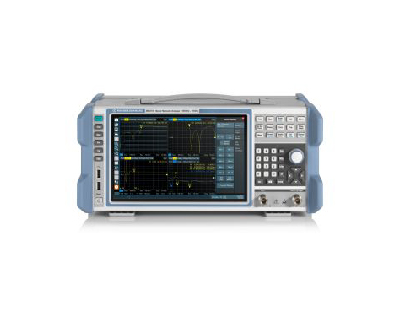

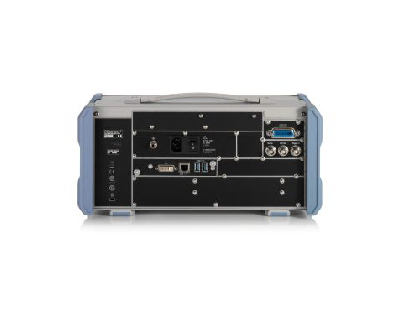

產品名稱：	矢量網絡分析儀 R&S?ZNLE
產品型號：	R&S?ZNLE
產品品牌：	德國 - 羅德與施瓦茨
產品特色：	? 寬頻率范圍：100kHz 至 20GHz ? 適合生產和教育領域 ? 輕松配置，直觀易用 ? 性能卓越，經濟高效

R&S?ZNLE 矢量網絡分析儀

基礎網絡分析應用的理想之選

聞名遐邇的優質設計、創新的用戶界面以及緊湊尺寸使R&S?ZNLE非常適用于矢量網絡分析儀基礎應用。時域分析選件 (R&S?ZNL-K2)和故障點距離測量選件(R&S?ZNL-K3)提供重要的通用測試功能，完善了R&S?ZNLE。

主要特點

?寬頻率范圍：100kHz～20GHz

?適合生產和教育領域

?輕松配置，直觀易用

?性能卓越，經濟高效

產品型號

R&S?ZNLE3 矢量網絡分析儀：2端口，N型(陰)，100kHz / 1MHz～3GHz

R&S?ZNLE4 矢量網絡分析儀：2端口，N型(陰)，100kHz / 1MHz～4.5GHz

R&S?ZNLE6 矢量網絡分析儀：2端口，N型(陰)，100kHz / 1MHz～6GHz

R&S?ZNLE14 矢量網絡分析儀：2端口，N型(陰)，100kHz / 1MHz～14GHz

R&S?ZNLE18 矢量網絡分析儀：2端口，N型(陰)，100kHz / 1MHz～18GHz

性能特點

獨立操作 —— 一體化解決方案滿足所有方案

R&S?ZNLE無需使用外部電腦或顯示器即可配置測量裝置。啟動儀器后即可開始測量。R&S?ZNLE使用運行Windows10操作系統強大的全集成式電腦平臺，是一款綜合性的單機式分析儀。固態硬盤提供快速啟動時間和可靠性，適用于要求嚴格的應用。

性能出色，性價比高 —— 跡線噪聲低，測量速度快，經濟實惠

R&S?ZNLE具有低基線噪聲，在10kHz測量帶寬下典型值0.001dB。這樣，即使在較寬的中頻帶寬下，分析儀也能進行高度準確、穩定且可重復測量。R&S?ZNLE利用較大的測量帶寬快速執行測量，同時提高出色的跡線穩定性。經濟實惠，非常適用于全雙端口測量。

操作捷變 —— 易于配置、校準、使用

R&S?ZNLE具有創新的用戶界面，支持非常輕松地設置校準和測量

配置R&S?ZNLE考慮的三個因素：

1、選擇頻率范圍

2、確定是否需要GPIB接口

3、確定是否需要執行時域分析、故障點距離測量

● R&S 矢量網絡分析儀—附件 ● R&S 矢量網絡分析儀—軟件

R&S?ZNLE 矢量網絡分析儀 —— 選件

軟件：

硬件：

選項：力矩扳手、衰減器和限幅器、端接及匹配件、功分器

軟件選項
型號	描述
R&S?ZNL-K2	時域分析，顯示不連續性、反射因數或阻抗與延遲/長度。包含階躍和脈沖響應、低通/帶通頻率間隔和門控S參數
R&S?ZNL-K3	故障點距離測量，可以檢測電纜故障和連接器

硬件選項
型號	描述	型號	描述
R&S?ZNLE-B100	低頻擴展，向下擴展頻率至100kHz	R&S?FPL1-Z4	備用電池盒
R&S?FPL1-B10	GPIB接口，遠程控制，插入單元	R&S?FPL1-Z5	防眩光膜
R&S?FPL1-Z1	硬防護罩	R&S?FPL1-Z6	機架安裝套件
R&S?FPL1-Z2	運輸包，透明罩	R&S?ZN-Z103	校準單元，單端口，N型(陰)，2MHz～4GHz
R&S?FPL1-Z3	便攜式皮套	R&S?ZN-Z103	校準單元，單端口，N型(陰)，1MHz～6GHz

其它
ZN-ZTW力矩扳手
型號	描述
R&S?ZN-ZTW	力矩扳手，0.45Nm，用于1.0mm連接器，6mm開口寬度
R&S?ZN-ZTW	力矩扳手，0.23Nm連接力矩，用于1.0mm連接器，6mm開口寬度
R&S?ZN-ZTW	力矩扳手，0.34Nm，用于1.0mm連接器，6mm開口寬度
R&S?ZN-ZTW	力矩扳手，0.9Nm
R&S?ZN-ZTW	力矩扳手，1.5Nm，用于N型連接器，20mm開口寬度

衰減器和限幅器
型號	描述
R&S?DNF	衰減器，0Hz～12.4GHz，陰/陽 3dB，2W
R&S?DNF	衰減器，0Hz～12.4GHz，陰/陽 6dB，2W
R&S?DNF	衰減器，0Hz～12.4GHz，陰/陽 10dB，1W
R&S?DNF	衰減器，0Hz～12.4GHz，陰/陽 20dB，1W
R&S?RBU50	大功率衰減器 50W，0Hz～2GHz
R&S?RBU100	大功率衰減器 100W，0Hz～2GHz
R&S?RDL50	大功率衰減器 50W，0Hz～6GHz，20dB
R&S?ZN-B13	50Ω寬帶限幅器

端接及匹配件
型號	描述
R&S?RNA	精密終端75Ω，1W，DC～3GHz，N型(陽)
R&S?RNB	終端50Ω，1W，DC～4GHz，N型(陽)
R&S?RAU	特高頻終端50Ω，100W，DC～2GHz，N型(陰)
R&S?RAD	引線終端50Ω，0.5W，DC～1GHz，N型(陽/陰)
R&S?RAD50	引線終端50Ω，2W，DC～0.5GHz，BNC(陽/陰)
R&S?RAM	匹配件75Ω，L型，雙向，0Hz～2.7GHz，N型連接器(陰)/ N型連接器(陽)，負載容量2W，L型
R&S?RAZ	匹配件75Ω，串聯電阻器25Ω，0Hz～2.7GHz
R&S?RAZ	匹配件50Ω75Ω，串聯電阻器25Ω，0Hz～3.3GHz

功分器
型號	描述
R&S?RVZ	功分器，2x50Ω，0Hz～2.7GHz

● R&S?ZNLE 矢量網絡分析儀 - 10.1＂多點觸摸屏，可簡單使用上下文相關幫助菜單獲取所需信息，輕松完成操作。視頻演示 ● R&S?ZNLE 矢量網絡分析儀 - 快速一步校準，輕松使用每端口只需連接一次的校準單元，加快矢網測量的系統誤差校正。視頻演示 ● R&S?ZNLE 矢量網絡分析儀 - 可靠的射頻性能，具備低跡線噪聲以進行穩定、可重復測量，且動態范圍寬、測量速度快。視頻演示
