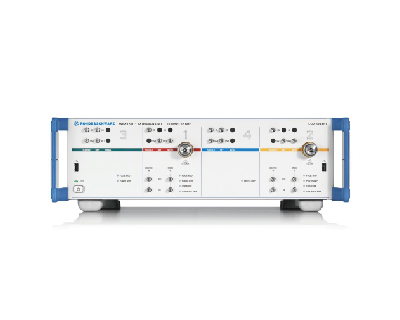

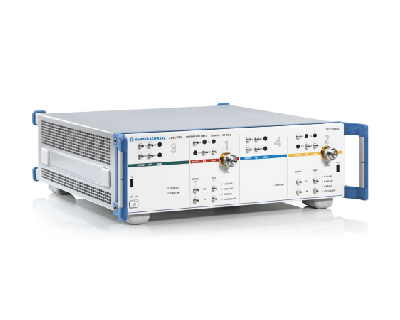

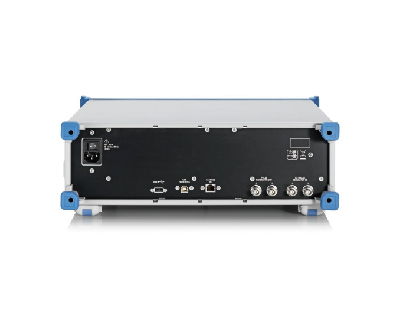

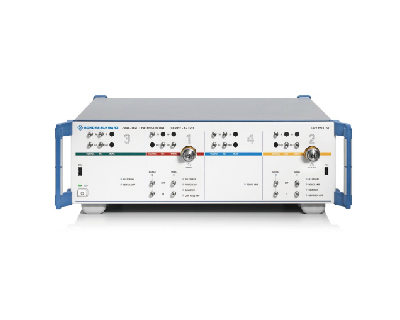

產品名稱：	擴展單元 R&S?ZVAX-TRM
產品型號：	R&S?ZVAX-TRM
產品品牌：	德國 - 羅德與施瓦茨
產品特色：	?適用于R&S?ZVA矢量網絡分析儀的擴展單元 ?用于測量收發模塊、接收機、收發信機和功率放大器 ?基本單元可用于大功率測量 ?R&S?ZVAX-TRM模塊頻率高達24/40/50/67GHz ?根據所需應用進行靈活配置

R&S?ZVAX-TRM 擴展單元

擴展單元適用于有源組件測量

適用于 R&S?ZVA 的可配置信號調理

可配置的R&S?ZVAX?TRM 擴展單元適用于R&S?ZVA矢量網絡分析儀，能夠在高難度的有源被測設備測量中進行信號調理。例如，擴展單元可測量收發(T/R)模塊的脈沖信號或噪聲系數。用于 R&S?ZVA 網絡分析儀時，R&S?ZVAX?TRM提供適用于 24/40/50/67GHz 應用的自定義測試裝置（67GHz 型號的部分選件有所限制）。

主要特點

?適用于R&S?ZVA 矢量網絡分析儀的擴展單元

?用于測量收發模塊、接收機、收發信機和功率放大器

?基本單元可用于大功率測量

?R&S?ZVAX-TRM模塊頻率高達24/40/50/67GHz

?根據所需應用進行靈活配置

產品型號

型號	頻率	描述
R&S?ZVAX-TRM24 擴展單元	24GHz	可配置的擴展單元適用于R&S?ZVA 矢量網絡分析儀，以在高難度的有源被測設備測量中進行信號調理
R&S?ZVAX-TRM40 擴展單元	40GHz
R&S?ZVAX-TRM50 擴展單元	50GHz
R&S?ZVAX-TRM67 擴展單元	67GHz

特性與優點

可配置的測試系統 —— 靈活的收發模塊特征校準

R&S?ZVAX?TRM擴展單元適用于R&S?ZVA 矢量網絡分析儀。可配置的外部裝置增加了收發模塊或大概率測試所需的硬件組件?；締卧哂袃蓚€端口、耦合器和路徑接入環境。模塊可按需增加：輸出前置放大器、合路器、脈沖調制器、接收機前置放大器。在不使用R&S?ZVAX?TRM的測量應用中，將選件與矢量網絡分析儀分離可保護分析儀，并保持基本單元的完整射頻性能。

出色的性能 —— 一流的性能數據，可用于測量收發模塊

收發模塊特性可進行雙向測量，進而可以進行雙向脈沖測量。標配高輸出功率電平，即便使用完全配置的R&S?ZVAX?TRM也是如此。

采用開放架構的緊湊型解決方案 —— 信號接入點集成外部組件和儀器

測量功率或脈沖輪廓需要不同的測試裝置。為了滿足這些要求，R&S?ZVAX?TRM提供以下特性：

?接入發生器路徑（如連接外部功率放大器）

?接入接收機路徑（如連接衰減器以用于功率測量，或輸出信號至外部儀器）

?接入參考信號（例如利用自動電平控制）

自定義配置 —— 滿足您的需求

R&S?ZVAX?TRM擴展單元標配為支持最高+43dBm大功率雙端口測量（脈沖信號），并且可以輕松在外部組件中循環。

為了提高靈活性，可以使用多種選件擴展R&S?ZVAX?TRM功能，例如：

?脈沖調制器

?低噪聲前置放大器

?輸出放大器

?合路器

R&S?ZVAX-TRM 擴展單元 —— 選件

R&S?ZVAX-TRM24擴展單元，10MHz-24GHz
型號	描述
R&S?ZVAX24 B31	適用于ZVAX-TRM24的低噪聲前置放大器；測量路徑：端口1
R&S?ZVAX24 B32	適用于ZVAX-TRM24的低噪聲前置放大器；測量路徑：端口2
R&S?ZVAX24 B712	適用于ZVAX-TRM24的脈沖調制器；用于在ZVAX-TRM24端口1和端口2生成脈沖信號
R&S?ZVAX24 B73	適用于ZVAX-TRM24的脈沖調制器；用于在矢量網絡分析儀端口3或ZVAX-TRM24端口1生成脈沖信號(需選B213)
R&S?ZVAX24 B112	適用于ZVAX-TRM24的輸出放大器；用于在ZVAX-TRM24端口1和端口2提高輸出功率
R&S?ZVAX24 B134	適用于ZVAX-TRM24的輸出放大器；用于在網分端口3和端口4或ZVAX-TRM24端口1和端口2提高輸出功率(需選B213/B224)
R&S?ZVAX24 B213	適用于ZVAX-TRM24的合路器，用于在ZVAX-TRM24端口1生成雙音信號（源端口1+3）
R&S?ZVAX24 B224	適用于ZVAX-TRM24的合路器，用于在ZVAX-TRM24端口2生成雙音信號（源端口2+4）
——
R&S?ZVAX-TRM40擴展單元，10MHz-40GHz
型號	描述
R&S?ZVAX40 B31	適用于ZVAX-TRM40的低噪聲前置放大器；測量路徑：端口1
R&S?ZVAX40 B32	適用于ZVAX-TRM40的低噪聲前置放大器；測量路徑：端口2
R&S?ZVAX40 B712	適用于ZVAX-TRM40的脈沖調制器；用于在ZVAX-TRM40端口1和端口2生成脈沖信號
R&S?ZVAX40 B73	適用于ZVAX-TRM40的脈沖調制器；用于在矢量網絡分析儀端口3或ZVAX-TRM40端口1生成脈沖信號(需選B213)
R&S?ZVAX40 B112	適用于ZVAX-TRM40的輸出放大器；用于在ZVAX-TRM40端口1和端口2提高輸出功率
R&S?ZVAX40 B134	適用于ZVAX-TRM40的輸出放大器；用于在網分端口3和端口4或ZVAX-TRM40端口1和端口2提高輸出功率(需選B213/B224)
R&S?ZVAX40 B213	適用于ZVAX-TRM40的合路器，用于在ZVAX-TRM40端口1生成雙音信號（源端口1+3）
R&S?ZVAX40 B224	適用于ZVAX-TRM40的合路器，用于在ZVAX-TRM40端口2生成雙音信號（源端口2+4）
——
R&S?ZVAX-TRM50擴展單元，10MHz-50GHz
型號	描述
R&S?ZVAX50 B31	適用于ZVAX-TRM50的低噪聲前置放大器；測量路徑：端口1
R&S?ZVAX50 B32	適用于ZVAX-TRM50的低噪聲前置放大器；測量路徑：端口2
R&S?ZVAX50 B712	適用于ZVAX-TRM50的脈沖調制器；用于在ZVAX-TRM50端口1和端口2生成脈沖信號
R&S?ZVAX50 B73	適用于ZVAX-TRM50的脈沖調制器；用于在矢量網絡分析儀端口3或ZVAX-TRM50端口1生成脈沖信號(需選B213)
R&S?ZVAX50 B112	適用于ZVAX-TRM50的輸出放大器；用于在ZVAX-TRM50端口1和端口2提高輸出功率
R&S?ZVAX50 B134	適用于ZVAX-TRM50的輸出放大器；用于在網分端口3和端口4或ZVAX-TRM50端口1和端口2提高輸出功率(需選B213/B224)
R&S?ZVAX50 B213	適用于ZVAX-TRM50的合路器，用于在ZVAX-TRM50端口1生成雙音信號（源端口1+3）
R&S?ZVAX50 B224	適用于ZVAX-TRM50的合路器，用于在ZVAX-TRM50端口2生成雙音信號（源端口2+4）
——
R&S?ZVAX-TRM67擴展單元，10MHz-67GHz
型號	描述
R&S?ZVAX67 B31	適用于ZVAX-TRM67的低噪聲前置放大器；測量路徑：端口1
R&S?ZVAX67 B32	適用于ZVAX-TRM67的低噪聲前置放大器；測量路徑：端口2
R&S?ZVAX67 B712	適用于ZVAX-TRM67的脈沖調制器；用于在ZVAX-TRM67端口1和端口2生成脈沖信號
R&S?ZVAX67 B73	適用于ZVAX-TRM67的脈沖調制器；用于在矢量網絡分析儀端口3或ZVAX-TRM67端口1生成脈沖信號(需選B213)
R&S?ZVAX67 B112	適用于ZVAX-TRM67的輸出放大器；用于在ZVAX-TRM67端口1和端口2提高輸出功率
R&S?ZVAX67 B134	適用于ZVAX-TRM67的輸出放大器；用于在網分端口3和端口4或ZVAX-TRM67端口1和端口2提高輸出功率(需選B213/B224)
R&S?ZVAX67 B213	適用于ZVAX-TRM67的合路器，用于在ZVAX-TRM67端口1生成雙音信號（源端口1+3）
R&S?ZVAX67 B224	適用于ZVAX-TRM67的合路器，用于在ZVAX-TRM67端口2生成雙音信號（源端口2+4）

● 在雷達和電子戰測試中保持領先地位手冊 2021 ● 針對有源相控陣天線的特征校準應用指南
