產品名稱：	矢量網絡分析儀 R&S?ZVA
產品型號：	R&S?ZVA
產品品牌：	德國 - 羅德與施瓦茨
產品特色：	? 線性和非線性放大器和混頻器測量 ? 噪聲系數測量 ? 12.5 ns分辨率的高性能脈沖測量 ? 真差分測量功能，能夠準確測量有源平衡器件性能 ? 高輸出功率典型值>15dBm ? 寬動態范圍典型值>140dB

R&S?ZVA 矢量網絡分析儀

連續掃描頻率高達110GHz

儀器概念和亮點

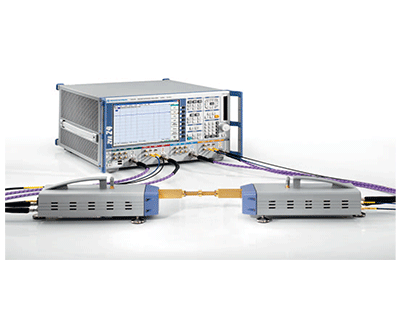

R&S?ZVA110的頻率范圍介于10MHz至110GHz。它以R&S?ZVA67四端口矢量網絡分析儀為基礎，并包含所有系統組件以無縫進行連續掃描（03和13型號）
亮點

?電子功率控制和功率掃描

?結合羅德與施瓦茨功率測試頭端，功率校準頻率高達110GHz

?輸出功率高達+8dBm

主要特點

?系統頻率范圍10MHz至110GHz

?動態范圍高達130dB（典型值）

?兩個測試端口，1.0mm陽性

?R&S?ZVA67基本單元可用作獨立裝置

型號與主要參數

型號	頻率范圍	端口數量	連接器
R&S?ZVA8 矢量網絡分析儀	300kHz～8GHz	2端口	N
R&S?ZVA8 矢量網絡分析儀	300kHz～8GHz	4端口	N
R&S?ZVA24 矢量網絡分析儀	10MHz～24GHz	2端口	3.5mm
R&S?ZVA24 矢量網絡分析儀	10MHz～24GHz	4端口	3.5mm
R&S?ZVA24 矢量網絡分析儀 4個信號源	10MHz～24GHz	4端口	3.5mm
R&S?ZVA40 矢量網絡分析儀	10MHz～40GHz	2端口	2.4mm
R&S?ZVA40 矢量網絡分析儀	10MHz～40GHz	2端口	2.92mm
R&S?ZVA40 矢量網絡分析儀	10MHz～40GHz	4端口	2.4mm
R&S?ZVA40 矢量網絡分析儀	10MHz～40GHz	4端口	2.92mm
R&S?ZVA40 矢量網絡分析儀 4個信號源	10MHz～40GHz	4端口	2.92mm
R&S?ZVA50 矢量網絡分析儀	10MHz～50GHz	2端口	2.4mm
R&S?ZVA50 矢量網絡分析儀	10MHz～50GHz	4端口	2.4mm
R&S?ZVA67 矢量網絡分析儀	10MHz～67GHz	2端口	1.85mm
R&S?ZVA67 矢量網絡分析儀	10MHz～67GHz	4端口	1.85mm
R&S?ZVA110 矢量網絡分析儀	10MHz～110GHz	2端口	1mm
R&S?ZVA110 矢量網絡分析儀無電纜	10MHz～110GHz	2端口	1mm

特性與優點

系統配置靈活性

系統可以使用包含的R&S?ZVA-Z110E變頻器（無雙工器）重新進行配置，以設置組合解決方案。因此，分析儀可結合WR10波導連接器法蘭，并在75GHz至110GHz頻率范圍內提供一流性能。

組合解決方案的基礎

R&S?ZVA110可輕松進行重新配置以組成組合解決方案，將R&S?ZVA67基本單元和R&S?ZCxx與R&S?ZVA-Zxx毫米波變頻器結合在一起(需要使用附加電纜和適配器)。

型號適用于個性化系統集成

R&S?ZVA110 *13和*13型號(大功率型號)包含所有射頻和控制電纜。但是，晶圓上安裝等部分應用需要使用用戶提供長度不一的射頻電纜。為了節省不必要的費用，R&S?ZVA110 *05和*15型號不含射頻電纜。

利用R&S?ZVA67的完整功能

不使用頻率擴展設備而操作R&S?ZVA67的時候，基本單元的性能不受限制：至多可提供四個內部信號源以用于混頻器、變頻器、接收機和收發模塊測量，并具備一流的靈敏度、動態范圍和頻率范圍。信號源相位控制支持真實差分和多路徑傳播測試。所有R&S?ZVA67選件均可安裝，并可以使用R&S?ZVAX-TRM67擴展單元進一步擴展功能。

● R&S 矢量網絡分析儀—附件 ● R&S 矢量網絡分析儀—軟件 ● R&S 毫米波變頻器和接收機 ● R&S 擴展單元

R&S?ZVA 110GHz 矢量網絡分析儀 —— 選件

軟件：

硬件：直接通道和信號路徑接入；信號源步進衰減器；接收機步進衰減器；其它

選件：ZN-ZTW力矩扳手；衰減器和限幅器；端接及匹配件；電橋、分配器、接線盒；適配器

軟件選項
型號	描述
R&S?ZVAB-K2	時域（TDR），用于R&S?ZVA、R&S?ZVB
R&S?ZVAB-K30	噪聲系數測量，雙端口設備上的噪聲系數測量，針對R&S?ZVA，包含R&S?ZVAB-K17(5MHz帶寬)（軟件許可）
R&S?ZVAB-K4	變頻
R&S?ZVAB-K5	矢量校正混頻器測量，需要R&S?ZVA-B16、R&S?ZVAB-K4，推薦R&S?ZVA四端口
R&S?ZVAB-K6	真實差分測量，需要第二個內部源
R&S?ZVAB-K7	脈沖測量，3ms記錄時間
R&S?ZVAB-K8	變頻器控制，用于R&S?ZVA24 / 40 / 50 / 67
R&S?ZVAB-K9	嵌入式本振混頻器延時測量，(需要R&S?ZVA-B16)，(需要R&S?ZVAB-K4、R&S?ZVA四端口裝置)
R&S?ZVAB-K10	遠距離群延時測量，需要R&S?ZVA-B16、R&S?ZVAB-K9、R&S?ZVAB-K4和VISA I/Q BIB
R&S?ZVAB-K17	5MHz接收機帶寬
R&S?ZVAB-K27	雙內部脈沖發生器，適用于R&S?ZVA
R&S?ZVAB-K31	變頻被測設備的噪聲系數測量，適用于R&S?ZVA，需要R&S?ZVAB-K4和R&S?ZVAB-K30（軟件許可）

硬件選項
直接通道和信號路徑接入
型號	描述
R&S?ZVA67-B16	直接發生器/接收機接入，針對4端口R&S?ZVA67
R&S?ZVA8-B16	直接發生器/接收機接入，針對2端口R&S?ZVA8
R&S?ZVA8-B16	直接發生器/接收機接入，針對4端口R&S?ZVA8

信號源步進衰減器
型號	描述
R&S?ZVA67-B21	發生器步進衰減器，端口1，衰減量50dB/10dB步進，機械，67GHz
R&S?ZVA67-B22	發生器步進衰減器，端口2，衰減量50dB/10dB步進，機械，67GHz
R&S?ZVA67-B23	發生器步進衰減器，端口3，衰減量50dB/10dB步進，機械，67GHz
R&S?ZVA67-B24	發生器步進衰減器，端口4，衰減量50dB/10dB步進，機械，67GHz
R&S?ZVA8-B21	發生器步進衰減器，端口1，衰減量70dB/10dB步進，機械，8GHz
R&S?ZVA8-B22	發生器步進衰減器，端口2，衰減量70dB/10dB步進，機械，8GHz
R&S?ZVA8-B23	發生器步進衰減器，端口3，衰減量70dB/10dB步進，機械，8GHz
R&S?ZVA8-B24	發生器步進衰減器，端口4，衰減量70dB/10dB步進，機械，8GHz

接收機步進衰減器
型號	描述
R&S?ZVA67-B31	接收機步進衰減器，端口1，衰減量35dB/5dB步進，機械，67GHz
R&S?ZVA67-B32	接收機步進衰減器，端口2，衰減量35dB/5dB步進，機械，67GHz
R&S?ZVA67-B33	接收機步進衰減器，端口3，衰減量35dB/5dB步進，機械，67GHz
R&S?ZVA67-B34	接收機步進衰減器，端口4，衰減量35dB/5dB步進，機械，67GHz
R&S?ZVA8-B31	接收機步進衰減器，端口1，衰減量35dB/5dB步進，機械，8GHz
R&S?ZVA8-B32	接收機步進衰減器，端口2，衰減量35dB/5dB步進，機械，8GHz
R&S?ZVA8-B33	接收機步進衰減器，端口3，衰減量35dB/5dB步進，機械，8GHz
R&S?ZVA8-B34	接收機步進衰減器，端口4，衰減量35dB/5dB步進，機械，8GHz

其它
型號	描述
R&S?ZVAB-B4	恒溫晶體振蕩器 OCXO
R&S?ZVAB-B14	通用接口
R&S?ZVA-U1110 -02	升級到Windows 10，適用于R&S?ZVA，CPU FMR11已安裝，包括升級到固態硬盤
R&S?ZVA-U1110 -03	升級到Windows 10，適用于設備FMR6的R&S?ZVA，含從CPU FMR6升級到 FMR11，包括升級到固態硬盤
R&S?ZVA-U1110 -05	升級到Windows 10，適用于設備FMR7的R&S?ZVA，含從CPU FMR7升級到 FMR11，包括升級到固態硬盤
R&S?ZVA-U1110 -06	升級到Windows 10，適用于設備FMR9的R&S?ZVA，含從CPU FMR9升級到 FMR11，包括升級到固態硬盤
R&S?ZVA-U116 -02	CPU FMR7升級到 FMR11，適用于R&S?ZVA，包括升級到Windows Embedded標準7
R&S?ZVA-U116 -03	CPU FMR6升級到 FMR11，適用于R&S?ZVA，包括升級到Windows Embedded標準7
R&S?ZVA-U116 -06	CPU FMR9升級到 FMR11，適用于R&S?ZVA，包括升級到Windows Embedded標準7
R&S?ZVA-U96 -02	FMR7/x升級到FMR9/6，適用于R&S?ZVA
R&S?ZVA-U96 -03	FMR6/5升級到FMR9/6，適用于R&S?ZVA
R&S?ZVAB-B18 -03	4GB可移動閃存盤，適用于R&S?ZVA、R&S?ZVB，帶FMR7/3和FMR7/6控制單元
R&S?ZVAB-B18 -04	500GB可移動閃存盤，適用于R&S?ZVA、R&S?ZVB、FMR7、FMR9和FMR11
R&S?ZVAB-B19 -03	附加可移動閃存盤4GB，適用于R&S?ZVA、R&S?ZVB，帶FMR7/3和FMR7/6控制單元，需要ZVAB-B18 -03
R&S?ZVAB-B19 -04	附加可移動閃存盤500GB，適用于R&S?ZVA、R&S?ZVB，帶FMR7/3和FMR7/6控制單元，需要ZVAB-B18 -04
R&S?ZVAB-B19 -05	附加可移動閃存盤500GB，適用于R&S?ZVA、R&S?ZVB，帶FMR9控制單元，需要ZVAB-B18 -04
R&S?ZVAB-B19 -06	附加可移動閃存盤500GB，包括固件，用于R&S?ZVA，帶控制器FMR11固件，針對內涵的R&S?ZVA和ZVB
R&S?ZVAB-B19 -07	附加可移動閃存盤4GB，
R&S?ZZA-611	19’機架適配器，用于將一個19’外殼(6RU高)安裝在標準19’機架中
R&S?ZVA-B7 -02	脈沖測量，25ms記錄時間，針對2端口型號
R&S?ZVA-B7 -03	脈沖測量，25ms記錄時間，針對4端口型號
R&S?ZVA-B8	外部衰減器控制
R&S?ZVA-B9 -02	適用于R&S?ZVA-K9的電纜組件，用于使用R&S?ZVA8的內耦合器生成雙音信號
R&S?ZVA-B9 -03	適用于R&S?ZVA-K9的電纜組件，用于使用R&S?ZVA24、R&S?ZVA40的內耦合器生成雙音信號
R&S?ZVA-B9 -04	適用于R&S?ZVA-K9的電纜組件，用于使用R&S?ZVA50、R&S?ZVA67的內耦合器生成雙音信號
R&S?ZVAX-TRM24	擴展單元
R&S?ZVAX-TRM40	擴展單元
R&S?ZVAX-TRM50	擴展單元
R&S?ZVA24-U5 -28	升級到4個信號源，適用于R&S?ZVA24，現有的雙信號源R&S?ZVA24四端口型號可升級到4個信號源
R&S?ZVA40-U5 -48	升級到4個信號源，適用于R&S?ZVA40，現有的雙信號源R&S?ZVA40四端口型號可升級到4個信號源

其它選項
ZN-ZTW力矩扳手
型號	描述
R&S?ZN-ZTW	力矩扳手，0.45Nm，用于1.0mm連接器，6mm開口寬度
R&S?ZN-ZTW	力矩扳手，0.23Nm連接力矩，用于1.0mm連接器，6mm開口寬度
R&S?ZN-ZTW	力矩扳手，0.34Nm，用于1.0mm連接器，6mm開口寬度
R&S?ZN-ZTW	力矩扳手，0.9Nm
R&S?ZN-ZTW	力矩扳手，1.5Nm，用于N型連接器，20mm開口寬度

衰減器和限幅器
型號	描述
R&S?DNF	衰減器，0Hz～12.4GHz，陰/陽 3dB，2W
R&S?DNF	衰減器，0Hz～12.4GHz，陰/陽 6dB，2W
R&S?DNF	衰減器，0Hz～12.4GHz，陰/陽 10dB，1W
R&S?DNF	衰減器，0Hz～12.4GHz，陰/陽 20dB，1W
R&S?RBU50	大功率衰減器 50W，0Hz～2GHz
R&S?RBU100	大功率衰減器 100W，0Hz～2GHz
R&S?RDL50	大功率衰減器 50W，0Hz～6GHz，20dB
R&S?ZN-B13	50Ω寬帶限幅器

端接及匹配件
型號	描述
R&S?RNA	精密終端75Ω，1W，DC～3GHz，N型（陽）
R&S?RNB	終端50Ω，1W，DC～4GHz，N型（陽）
R&S?RAU	特高頻終端50Ω，100W，DC～2GHz，N型（陰）
R&S?RAD	引線終端50Ω，0.5W，DC～1GHz，N型（陽/陰）
R&S?RAD50	引線終端50Ω，2W，DC～0.5GHz，BNC（陽/陰）
R&S?RAM	匹配件75Ω，L型，雙向，0Hz～2.7GHz，N型連接器（陰）/ N型連接器（陽），負載容量2W，L型
R&S?RAZ	匹配件75Ω，串聯電阻器25Ω，0Hz～2.7GHz
R&S?RAZ	匹配件50Ω/75Ω，串聯電阻器25Ω，0Hz～3.3GHz

電橋、分配器、接線盒
型號	描述
R&S?RVZ	功分器，2x50Ω，0Hz～2.7GHz
R&S?ZV-Z1227	雙向Wilkinson功率分配器，4GHz～27GHz
R&S?ZV-Z1228	脈沖星4路功率分配器，5GHz～27GHz

適配器
型號	描述
R&S?ZV-Z1118	SMA適配器，陽/陽，角型，0Hz～18GHz
R&S?ZV-Z1218	SMA適配器，陽/陰，角型，0Hz～18GHz
R&S?WCA70	波導同軸適配器，WR15轉1.85mm 陽，50GHz～75GHz
R&S?WCA75	波導同軸適配器，WR15轉1mm 陰，50GHz～75GHz
R&S?WCA75	波導同軸適配器，WR15轉1mm 陽，50GHz～75GHz
R&S?WCA90	波導同軸適配器，WR12轉1mm 陰，60GHz～90GHz
R&S?WCA90	波導同軸適配器，WR12轉1mm 陽，60GHz～90GHz
R&S?WCA110	波導同軸適配器，WR10轉1mm 陰，75GHz～110GHz
R&S?WCA110	波導同軸適配器，WR10轉1mm 陽，75GHz～110GHz
