產品名稱：	手持式電纜與天線分析儀 R&S?ZVH
產品型號：	R&S?ZVH
產品品牌：	德國 - 羅德與施瓦茨
產品特色：	? 頻率范圍：R&S?ZVH4型100kHz～3.6GHz R&S?ZVH8型100kHz～8GHz ? 100dB（典型值）動態范圍，可用于傳輸測量 ? 預配置向導實現快速、一致的測量 ? 通過免費軟件或應用進行遠程控制 ? 涵蓋整個頻率范圍的出廠校準

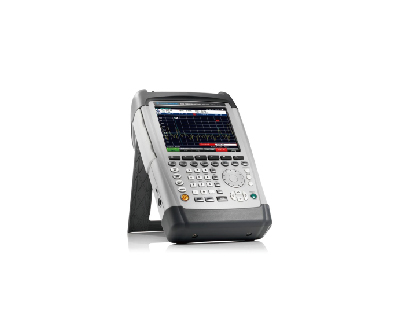

R&S?ZVH 手持式電纜與天線分析儀

R&S?ZVH是一款堅固耐用的手持式電纜與天線分析儀，適用于現場應用。該產品重量輕且操作簡單，對于需要有效的戶外測量儀器以便安裝和維護天線系統的人來說不可或缺。

在安裝或維護移動無線電、廣播或無線電通信的天線系統時，R&S?ZVH電纜與天線分析儀可執行快速、可靠且非常準確的測量。即便只采用基本配置，R&S?ZVH也可檢測電纜故障、測量濾波器和放大器的匹配以及檢查電纜連接的損耗，這也是設置并運行發射機系統過程中涉及的三項最重要的任務。要執行進一步測量，例如測量發射天線和接收天線之間的隔離度或輸出放大器的輸出功率，射頻維修工程師或維護團隊可選用合適的選件。

R&S?ZVH僅重3kg，是一款易于手持的儀器。常用功能設有專屬功能鍵，觸手可及。內置向導可讓用戶快速且無誤地執行廣泛的測試序列。使用 R&S?InstrumentView 軟件，用戶只需執行幾個簡單的操作步驟即可生成測試報告。

即便是在很差的光線條件下，高亮彩色顯示屏也方便輕松地讀取數據，并且還有一種適用于極端環境的單色模式。R&S?ZVH電池電量可支持長達4.5小時的連續工作。電池更換只需幾秒即可完成。如果下雨呢？沒問題——所有連接器均可防水。

主要特點

?頻率范圍：R&S?ZVH4 型 100kHz～3.6GHz；R&S?ZVH8 型 100kHz～8GHz

?100dB(典型值)動態范圍，可用于傳輸測量

?預配置向導實現快速、一致的測量

?通過免費軟件或應用進行遠程控制

?涵蓋整個頻率范圍的出廠校準

?內置直流電源電壓（偏壓），適用于放大器等有源組件

?功率計選件

?將測量結果保存在SD存儲卡或U盤中

?使用用戶可配置的測試序列（向導）輕松操作

?易于更換的鋰離子電池，工作時間可長達4.5小時

?堅固的防水外殼，適應現場的惡劣工作條件

?重量輕(含電池3 kg），功能鍵觸手可及，易于手持

特性與優點

快速準確 ——

測量快速準確

借助向導功能，用戶可在前往現場之前預先配置測試裝置。此功能支持插入圖片和測試說明以為現場技術人員提供幫助。這可以加快現場測量速度，并減少由于輸入錯誤參數或使用錯誤設置而導致的測量錯誤。向導功能簡化了復雜的測試序列，使用時無需擔憂如何配置測試裝置。

組合分析儀 ——

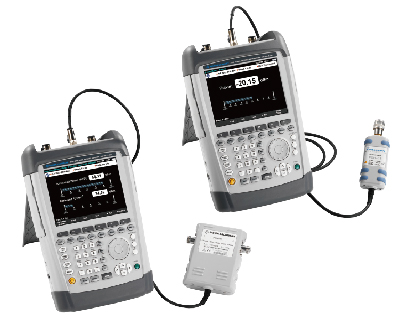

用戶可以購買激活碼許可擴展 R&S?ZVH的功能。借助 R&S?ZVH-K42，分析儀可以執行雙端口矢量網絡分析以測定濾波器和放大器等器件的匹配和傳輸特性。R&S?ZVH-K1增加了頻譜分析功能，能夠測量信號占用帶寬、場強和雜散發射等。該手持式分析儀還具有其他更多功能，非常適用于現場應用。

人體工程學設計 ——

分析儀配有頂部把手，便于攜帶。它還可以懸掛在塔臺或設備機架上以在現場進行免提操作，無需額外使用附件來支撐分析儀。

輕松進行遠程控制 ——

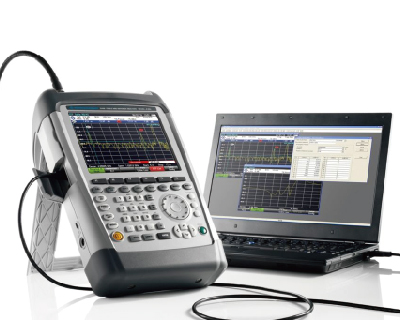

R&S?InstrumentView免費軟件可用于遠程控制分析儀、預配置測量設置、執行后期分析以及生成報告。分析儀可以通過USB或LAN 接口連接到計算機或筆記本電腦。也可以通過LAN接口將商用無線路由器連接到分析儀，并在智能手機或平板電腦上下載免費的 R&S?MobileView應用，以便遠程控制分析儀或者傳輸文件。

● R&S?InstrumentView 軟件手冊 2022

R&S?ZVH 手持式電纜與天線分析儀 —— 選件

軟件選件
型號	描述
R&S?ZVH-K1	頻譜分析應用
R&S?ZVH-K9	功率計測量應用，帶R&S?FSH-Zxx或R&S?NRP-Zxx功率探頭（需要R&S?FSH-Zxx或R&S?NRP-Zxx功率探頭；對于R&S?NRP-Zxx功率探頭，需要R&S?NRP-Z4（軟件許可））
R&S?ZVH-K19	通道功率計
R&S?ZVH-K14	瀑布圖測量應用
R&S?ZVH-K29	利用功率探頭的脈沖測量，（軟件許可）（需要R&S?FSH-Z129，適用于R&S?ZVH4和R&S?ZVH8）
R&S?ZVH-K39	傳輸測量應用
R&S?ZVH-K40	通過 USB 或 LAN應用遠程控制
R&S?ZVH-K42	矢量網絡分析應用
R&S?ZVH-K45	矢量電壓表測量應用

常用選件
型號	描述
R&S?FSH-Z320	射頻電纜（長度1m），N型陽性/N型陰性，用于 R&S?FSH-K41 選件，DC～8GHz
R&S?FSH-Z321	射頻電纜（長度3m），N型陽性/N型陰性，用于 R&S?FSH-K41 選件，DC～8GHz
R&S?ZN-Z103	校準單元，2mHz～4GHz
R&S?ZN-Z103	校準單元，1mHz～6GHz
R&S?FSH-Z29	開路器/短路器/50Ω 負載校準標準件組合，用于校準 VSWR 和 DTF 測量，DC～3.6GHz
R&S?FSH-Z28	開路器/短路器/50Ω 負載校準標準件組合，用于校準 VSWR 和 DTF 測量，DC～8GHz
R&S?ZV-Z170	校準套件，N型陽性，50Ω，開路器/短路器/匹配件/直通線組合， 0Hz～9GHz
R&S?ZV-Z170	校準套件，N型陰性，50Ω，開路器/短路器/匹配件/直通線組合， 0Hz～9GHz
R&S?RAZ	匹配件，50Ω/75Ω，雙向，0Hz～2.7GHz， N型陰性/N型陽性，負載容量 2W，串聯電阻器 25Ω
R&S?RAM	匹配件，50Ω/75Ω，雙向，0Hz～2.7GHz， N型陰性/N型陽性，負載容量 2W，串聯電阻器 25Ω
R&S?FSH-Z38	匹配件，50Ω/75Ω，雙向，0Hz～1GHz， BNC 型陰性/N型陽性，負載容量 1W
陜西飛創騰達	適配器，N型陽性/BNC 型陰性
陜西飛創騰達	適配器，N型陽性/N型陽性
陜西飛創騰達	適配器，N型陽性/SMA 型陰性
陜西飛創騰達	適配器，N型陽性或 7/16 型陰性
陜西飛創騰達	適配器，N型陽性或 7/16 型陽性
陜西飛創騰達	適配器，N型陽性/FME 型陰性
陜西飛創騰達	適配器，BNC 型陽性/香蕉型陰性
R&S?RDL50	衰減器，50W，20dB，50Ω，DC～6GHz，N型陰性/N型陽性
R&S?RBU100	衰減器，100W，20dB，50Ω，DC～2GHz，N型陰性/N型陽性
R&S?RBU100	衰減器，100W，30dB，50Ω，DC～2GHz，N型陰性/N型陽性
R&S?TS95A16	GSM/UMTS/CDMA 天線，帶磁性支架， 850/900/1800/1900/2100mHz 頻段，N型連接器
R&S?HA-Z204	鋰離子電池盒，4.2 Ah
R&S?HA-Z206	鋰離子電池盒，6.3 Ah
R&S?HA-Z203	鋰離子電池盒充電器，4.2 Ah/6.3 Ah 3)
R&S?HA-Z202	12V 車載適配器
R&S?HA-Z220	軟攜帶包（寬×高×深）：260mm × 360mm × 280mm

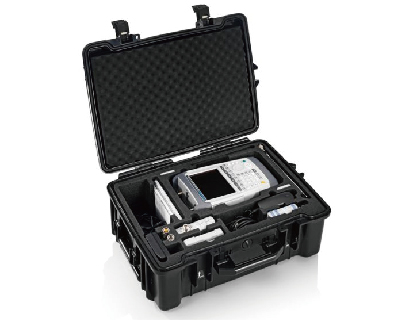

R&S?HA-Z321	硬質箱
R&S?HA-Z222	攜帶皮套，包括胸式安全帶和雨披
R&S?HA-Z232	SD存儲卡，8GB
R&S?HA-Z240	GPS 接收機
R&S?HA-Z211	備用 USB 數據線
R&S?HA-Z210	備用 LAN線
R&S?HA-Z201	備用交流電源適配器
R&S?ZVH-Z45	包含 R&S?InstrumentView 軟件和文檔的備用光盤
R&S?ZVH-Z46	R&S?ZVH 的打印版快速入門指南（英文版）
R&S?ZVH-Z47	R&S?ZVH 的打印版快速入門指南（德文版）

R&S?ZVH-K9 選件支持的功率探頭（測量平均功率）
型號	描述
R&S?FSH-Z14	定向功率探頭，25mHz～1GHz
R&S?FSH-Z44	定向功率探頭，200mHz～4GHz
R&S?NRP-Z211	通用功率探頭，1nW～100mW，10mHz～8GHz
R&S?NRP-Z221	通用功率探頭，1nW～100mW，10mHz～18GHz
R&S?NRP-Z81	寬帶功率探頭，1nW～100mW，50mHz～18GHz
R&S?NRP-Z85	寬帶功率探頭，1nW～100mW，50mHz～40GHz (2.92mm)
R&S?NRP-Z86	寬帶功率探頭，1nW～100mW，50mHz～40GHz (2.40mm)
R&S?NRP-Z86	寬帶功率探頭，1nW～100mW，50mHz～44GHz (2.40mm)
R&S?NRP8S	三通道二極管功率探頭，100pW～200mW，10mHz～8GHz
R&S?NRP18S	三通道二極管功率探頭，100pW～200mW，10mHz～18GHz
R&S?NRP33S	三通道二極管功率探頭，100pW～200mW，10mHz～33GHz
R&S?NRP40S	三通道二極管功率探頭，100pW～200mW，50mHz～40GHz
R&S?NRP50S	三通道二極管功率探頭，100pW～200mW，50mHz～50GHz
R&S?NRP18T	熱功率探頭，300nW～100mW，DC～18GHz
R&S?NRP33T	熱功率探頭，300nW～100mW，DC～33GHz
R&S?NRP40T	熱功率探頭，300nW～100mW，DC～40GHz
R&S?NRP50T	熱功率探頭，300nW～100mW，DC～50GHz
R&S?NRP67T	熱功率探頭，300nW～100mW，DC～67GHz
R&S?NRP110T	熱功率探頭，300nW～100mW，DC～110GHz
R&S?NRP6A	平均功率探頭，100pW～200mW，8 kHz～6GHz
R&S?NRP18A	平均功率探頭，100pW～200mW，8kHz～18GHz
