產品名稱：	電纜與天線分析儀 R&S?ZPH
產品型號：	R&S?ZPH
產品品牌：	德國 - 羅德與施瓦茨
產品特色：	? 電纜與天線分析儀模式，頻率2MHz至3GHz或4GHz，可通過軟件激活碼升級 ? 頻譜分析儀模式，頻率5kHz至3GHz或4GHz，可通過軟件激活碼升級 ? SSB相位噪聲典型值-125dBc/1Hz ? 顯示平均噪聲電平 (DANL) 典型值-163dBm

R&S?ZPH 電纜與天線分析儀

R&S?ZPH具有天線系統現場安裝及維護應用所需的所有重要的基本測量功能。獨特功能確保快而有效地進行電纜與天線測量及頻譜分析。兩種不同的R&S?ZPH型號可滿足不同需求：單端口電纜與天線分析儀，以及具備附加頻譜分析和跟蹤源功能的雙端口電纜與天線分析儀。

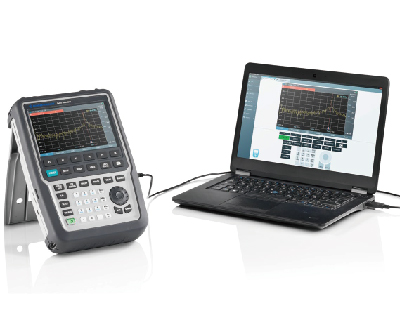

憑借其短啟動和熱機時間及快速測量速度，R&S?Cable Rider ZPH可快速開始分析。測量配置可預制，設置可預置。通過向導功能，只需一步即可進行快速和準確的測量。使用R&S?InstrumentView 軟件輕松生成測量報告。

使用前無需校準分析儀。出廠前已進行可靠和準確的校準。如果需要執行校準以消除用來將分析儀連接到被測設備(DUT) 的附加電纜或適配器的影響，R&S?ZN-Z103自動校準單元只需一步即可完成校準。

電池充電一次可續航一整工作日。背光鍵盤有助在較暗的環境中工作。R&S?Cable Rider ZPH先進的電容式觸摸屏正在改變用戶與分析儀互動的方式，只需觸摸屏幕即可添加標記和更改設置。這些功能和人體工學設計使R&S?Cable Rider ZPH非常適用于快速高效的現場測量。

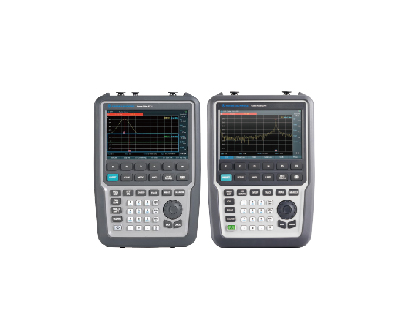

提供兩種不同的 R&S?ZPH型號以滿足不同需求：單端口電纜與天線分析儀，以及具備附加頻譜分析和跟蹤源功能的雙端口電纜與天線分析儀。

主要特點

?電纜與天線分析儀模式下，頻率范圍介于2MHz至3GHz或4GHz，可通過軟件激活碼升級

?頻譜分析儀模式下，頻率范圍介于5kHz至3GHz或4GHz，可通過軟件激活碼升級

?SSB相位噪聲典型值-125dBc/1Hz

?顯示平均噪聲電平(DANL)典型值-163dBm

?單端口型號功能：DTF、回波損耗、VSWR和電纜損耗測量

?雙端口型號附加功能：S21 測量、頻譜和干擾分析、AM/FM/ASK/FSK解調

- 雙端口傳輸測量

- 頻譜分析

- 干擾分析

- 信號強度測繪

- 調制分析

?非常適合現場使用：電池續航時間長達9小時，重2.5kg，背光鍵盤，啟動時間短，防反光顯示屏，體型小巧，外殼堅固(IP51)

?大型彩色觸摸屏

?測量向導可加快測量和消除人為錯誤

?通過軟件激活碼可輕松且經濟高效地升級所有選件

特性和優點

快速 —— R&S? ZPH 實現快速操作

不到15秒即可啟動，僅需1分鐘即可熱機，因此幾乎可以即用即測。

分析儀測量速度極快，在同類儀器中遙遙領先。用戶可以使用配置概況菜單，一鍵查看和更改所有參數設置。分析儀內置的快速合成器可將測量速度提高到0.3毫秒/數據點。

有效 —— R&S? ZPH實現高效操作

無需停機，操作高效。充電一次即可工作一整日，無需重新充電或更換電池。
如果需要使用其他選件，可以自行選購和激活選件，不需要將分析儀送到維修實驗室進行升級或重新校準。

電纜與天線測試儀 —— 具有基站安裝所需的重要功能

R&S?ZPH所有型號都具有相同的電纜與天線測試功能：支持故障點距離、VSWR和單端口電纜損耗測量，以及相位和史密斯圓圖顯示功能。

頻譜分析儀 —— 附加頻譜分析功能

現場工程師經常需要使用多臺儀器來完成任務：電纜與天線分析儀、頻譜分析儀、信號發生器以及偏置源。現在，所有這些儀器都可以集成到強大的R&S?ZPH組合分析儀(.12型號)之中，并提供附加功能頻譜分析儀型號還包含其他測量功能，例如干擾分析和信號強度測繪。

校準 —— 一步校準

僅當分析儀和被測設備(DUT)之間連接了附加電纜或適配器的時候，才建議進行校準。這可以消除對測量帶來的任何影響。

為方便執行一步校準，R&S?ZN-Z103校準單元自動內部切換開路器、短路器和負載。這可以節省時間，無需在現場更換不同的校準標準件。

便攜 —— 僅重2.5kg

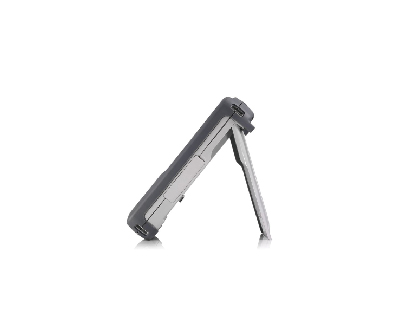

R&S?ZPH采用人體工程學設計，小巧輕便。該款儀器隨附便于使用的邊帶，可在短測量周期內為用戶雙手提供支撐。分析儀還配備皮套(R&S?HA-Z322)以進行免提操作；該皮套含精心設計的安全帶，可將儀器重量均勻分布到人體。

耐用 —— 充電一次工作一整天

R&S?ZPH充電一次可工作一整天。只需充電約4小時，鋰離子電池盒即可輕松工作9小時。電池續航能力強的優點非常明顯：攀爬桅桿或塔臺時無需帶上額外電池增加重量，也不用擔心測量時電池斷電。

易用 —— 觸摸屏手勢、防反光屏幕和背光鍵盤

用戶界面操作與智能手機一樣簡單，可增強用戶體驗。觸摸屏操作不僅限于菜單欄；用戶還可以移動頻譜、放大/縮小范圍以及添加/刪除標記等。防反光屏幕使分析儀更適用于戶外作業，即使在明亮的陽光下也同樣如此；背光鍵盤便于用戶在夜晚或昏暗環境中繼續工作

● R&S?InstrumentView 軟件手冊 2022 ● R&S?ZPH 雙端口型號簡介 ● R&S?ZPH 雙端口型號 - 頻譜分析(ZPH-K1) 和調制分析(ZPH-K7）簡介 ● R&S?ZPH 雙端口型號 - 功率、光功率和脈沖測量(R&S?ZPH-K9 K19 K29）簡介 ● R&S?ZPH 雙端口型號 - 干擾分析(ZPH-K15) 和信號強度映射(ZPH-K16）簡介 ● R&S?ZPH-FOX4 頻譜分析包 ● R&S?ZPH-ANR4 GPS包 ● R&S?ZN-Z1xx 校準套件技術手冊 ● R&S?FPH ZPH-K105 EMF測量應用

R&S?ZPH 電纜與天線分析儀 —— 選件

常用選件
型號	描述
R&S?ZPH-B4	頻率升級，3GHz～4GHz
R&S?ZPH-K9	功率探頭支持
R&S?ZPH-K19	信道功率計
R&S?ZPH-K29	使用功率探頭的脈沖測量
R&S?ZPH-B10	GPS 支持（僅限R&S?ZPH手持式電纜與天線分析儀，2MHz～3GHz型號）
R&S?ZPH-K1	頻譜分析測量應用（僅限R&S?ZPH手持式電纜與天線分析儀，5kHz～3GHz，組合型號）
R&S?ZPH-K7	調制分析 AM/FM/ASK/FSK（需要 R&S?ZPH-K1）（僅限R&S?ZPH手持式電纜與天線分析儀，5kHz～3GHz，組合型號）
R&S?ZPH-K15	干擾分析（需要 R&S?ZPH-K1）（僅限R&S?ZPH手持式電纜與天線分析儀，5kHz～3GHz，組合型號）
R&S?ZPH-K16	信號強度測繪測量應用（需要 R&S?ZPH-K1）（僅限R&S?ZPH手持式電纜與天線分析儀，5kHz～3GHz，組合型號）
R&S?ZPH-B22	頻譜分析儀前置放大器（需要 R&S?ZPH-K1）（僅限R&S?ZPH手持式電纜與天線分析儀，5kHz～3GHz，組合型號）
R&S?ZPH-K105	EMF測量應用程序
——
推薦選件
功率探頭
型號	描述
R&S?FSH-Z14	定向功率探頭，25MHz～1GHz
R&S?FSH-Z44	定向功率探頭，200MHz～4GHz
R&S?NRP-Z211	通用功率探頭，10MHz～8GHz，100mW，兩路徑
R&S?NRP-Z221	通用功率探頭，10MHz～18GHz，100mW，兩路徑
R&S?NRP-Z81	寬帶功率探頭，50MHz～18GHz，100mW
R&S?NRP-Z85	寬帶功率探頭，50MHz～40GHz，100mW (2.92mm)
R&S?NRP-Z86	寬帶功率探頭，50MHz～40GHz，100mW (2.40mm)
R&S?NRP-Z86	寬帶功率探頭，50MHz～44GHz，100mW (2.40mm)
R&S?NRP8S	三通道二極管功率探頭，100pW～200mW，10MHz～8GHz
R&S?NRP18S	三通道二極管功率探頭，100pW～200mW，10MHz～18GHz
R&S?NRP33S	三通道二極管功率探頭，100pW～200mW，10MHz～33GHz
R&S?NRP40S	三通道二極管功率探頭，100pW～200mW，50MHz～40GHz
R&S?NRP50S	三通道二極管功率探頭，100pW～200mW，50MHz～50GHz
R&S?NRP18T	熱功率探頭，300nW～100mW，DC～18GHz
R&S?NRP33T	熱功率探頭，300nW～100mW，DC～33GHz
R&S?NRP40T	熱功率探頭，300nW～100mW，DC～40GHz
R&S?NRP50T	熱功率探頭，300nW～100mW，DC～50GHz
R&S?NRP67T	熱功率探頭，300nW～100mW，DC～67GHz
R&S?NRP110T	熱功率探頭，300nW～100mW，DC～110GHz
R&S?NRP6A	平均功率探頭，100pW～200mW，8kHz～6GHz
R&S?NRP18A	平均功率探頭，100pW～200mW，8kHz～18GHz
——
功率探頭適配器電纜
型號	描述
R&S?FSH-Z144	R&S?FSH-Z14/R&S?FSH-Z44 的 USB 適配器電纜
R&S?NRP-Z4	USB適配器電纜（無源），長度2m，用于將R&S?NRP-Zxx S/SN功率探頭連接至R&S?ZPH
R&S?NRP-ZKU	USB接口電纜，長度1.5m，用于將R&S?NRP-Zxx探頭連接至 R&S?ZPH
——
外部附件：電纜、匹配件、適配器、衰減器
型號	描述
R&S?FSH-Z320	射頻電纜（長度1m），DC～8GHz，含護套，N型陽性連接器/N型陰性連接器
R&S?FSH-Z321	射頻電纜（長度3m），DC～8GHz，含護套，N型陽性連接器/N型陰性連接器
R&S?RAM	匹配件，50/75Ω，L型
R&S?RAZ	匹配件，50/75Ω，串聯電阻器 25Ω
R&S?FSH-Z38	匹配件，50/75Ω，L型，N配接 BNC
陜西飛創騰達	適配器N(m) – BNC (f)
陜西飛創騰達	適配器N(m) –N(m)
陜西飛創騰達	適配器N(m) – SMA (f)
陜西飛創騰達	適配器N(m) – 7/16 (f)
陜西飛創騰達	適配器N(m) – 7/16 (m)
陜西飛創騰達	適配器N(m) – FME (f)
陜西飛創騰達	適配器 BNC (m) – 香蕉頭 (f)
R&S?RDL50	衰減器，50W，20dB，50Ω，DC～6GHz，N(f) –N(m)
R&S?RBU100	衰減器，100W，20dB，50Ω，DC～2GHz，N(f) –N(m)
R&S?RBU100	衰減器，100W，30dB，50Ω，DC～2GHz，N(f) –N(m)
——
天線及附件
型號	描述
R&S?HE400BC	手持式方向性天線（含天線手柄）
R&S?HE400-KB	適用于 R&S?HE400BC 的電纜組件（需要 R&S?HE300USB）
R&S?HE400	手持式方向性天線（含天線手柄）
R&S?HE400-K	適用于 R&S?HE400 的電纜組件（需要 R&S?HE300USB）
R&S?HE400HF	高頻天線模塊，8.3kHz～30MHz
R&S?HE400VHF	甚高頻天線模塊，20MHz～200MHz
R&S?HE400UWB	超寬帶天線模塊，30MHz～6GHz
R&S?HE400LP	對數周期天線模塊，450MHz～8GHz
R&S?HE400CEL	蜂窩天線模塊，700MHz～2500MHz
R&S?HE300USB	USB 適配器，用于 R&S?HE300/R&S?HL300
R&S?HA-Z350	OEM 對數周期天線，700MHz～4GHz
R&S?HA-Z1900	八木天線，1710MHz～1990MHz
R&S?HA-Z900	八木天線，824MHz～960MHz
R&S?HA-Z901	射頻電纜（長度1米），DC～6GHz，N型陽性連接器/N型陽性連接器
R&S?HA-Z902	便攜包，用于 R&S?HA-Z900 或 R&S?HA-Z1900 八木天線
R&S?HZ-15	用于電場和磁場近場測量的緊湊型探頭組，30MHz～3GHz
R&S?HZ-17	磁場近場探頭組
R&S?HZ-16	前置放大器（3GHz，20dB），電源適配器（100V～230V），適用于R&S?HZ-15
R&S?TS-EMF	便捷式 EMF 測量系統，硬質箱
R&S?TSEMF-B1	全向天線，30MHz～3GHz
R&S?TSEMF-B2	全向天線，700MHz～6GHz
R&S?TSEMF-B3	全向天線，9kHz～200MHz
R&S?TSEMF-CV	變頻器電纜
——
PC軟件、附加裝置、外圍設備等
型號	描述
R&S?ZN-Z103	校準單元
R&S?FSH-Z29	開路/短路/50Ω 負載校準標準組合，用于校準VSWR和DTF測量，DC～3.6GHz
R&S?HA-Z303	適用于 R&S?HA-Z306 的電池充電器
R&S?HA-Z306	鋰電池組，6.4 Ah
R&S?HA-Z301	備用電源，含電源插頭（適用于歐盟、英國、美國、澳大利亞、中國）
R&S?HA-Z302	車載適配器
R&S?FSH-Z36	耳機
R&S?HA-Z211	備用 USB 電纜
R&S?HA-Z210	備用以太網電纜
R&S?HA-Z220	軟攜帶包
R&S?HA-Z321	硬質箱
R&S?RTH-Z4	硬質保護箱
R&S?HA-Z322	攜帶皮套
R&S?HA-Z322	防水攜帶皮套
——
光功率探頭及附件
型號	描述
R&S?HA-Z360	OEM USB 光功率計（鍺）
R&S?HA-Z361	OEM USB 光功率計（過濾的銦鎵砷）
R&S?HA-Z362	適用于光功率計的 SC 適配器
R&S?HA-Z363	適用于光功率計的 LC 適配器
R&S?HA-Z364	適用于光功率計的 2.5mm 通用適配器
R&S?HA-Z365	適用于光功率計的 1.25mm 通用適配器
R&S?HA-Z366	插接線 SC-LC SM，SX，長度1m
R&S?HA-Z367	插接線 SC-SC SM，SX，長度1m

● R&S?ZPH 或 R&S?FPH - 門限觸發設置分析實時 5G 信號視頻 ● R&S?ZPH 電纜與天線分析儀 - 現場安裝和維護的經濟高效的手持式測試儀 - 視頻 ● R&S?ZPH 電纜與天線分析儀 - 雙端口分析儀，具有天線系統現場安裝及維護應用所需的所有的基本測量功能 - 視頻 ● R&S?ZPH 快速高效的現場電纜與天線測量，關鍵在于一開始便能快速正確地執行單端口測量 - 視頻 ● CERTIUM? ANALYSIS - 提供先進的質量保證和測試系統，適用于 VoIP 網絡、無線電通信、導航、雷達和衛星等確保符合監管要求 - 視頻

● 加快天線系統的反射測量 ● 在5G移動網絡中的現場測試與故障排除應用手冊 ● 羅德與施瓦茨測試與測量 2023 產品目錄
