產品名稱：	手持式頻譜分析儀 R&S?FSH
產品型號：	R&S?FSH
產品品牌：	德國 - 羅德與施瓦茨
產品特色：	集頻譜分析、天饋線分析、矢量網絡分析、矢量電壓表、功率計主機、寬帶通信解調等多種測試功能于一身。 ? 頻率范圍：9kHz 到 3.6、8、13.6、20GHz ? 高靈敏度：<-161dBm ? 解調帶寬：20MHz，便于分析LTE信號 ? 測量不確定度 <1dB

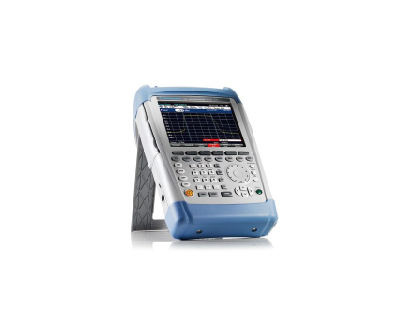

R&S?FSH 手持式頻譜分析儀

R&S?FSH 手持式頻譜分析儀將頻譜分析儀、網絡分析儀、電纜與天線分析儀、干擾捕獲分析儀以及功率計的功能集于一體。這款多功能分析儀可實現簡單高效的現場測量。堅固設計和內置手柄使其非常適用于戶外任務。

R&S?FSH 是一款手持式頻譜分析儀，依據不同的型號、安裝選件可以實現不同的功能，比如功率計、電纜與天線測試儀、雙端口矢量網絡分析儀。它提供了非常重要的射頻分析功能，射頻技術服務人員或安裝和維護團隊可使用這些功能解決每日的常規測量任務。比如，此分析儀可用于維護或安裝發射機系統，檢查電纜和天線，評估廣播、無線電通信及服務中的信號質量，測量電場強度，或者用于簡單的實驗室應用。R&S?FSH 可以快速、可靠地執行這些任務，而且測量精度很高。

主要特點

?一體化分析儀：頻譜分析儀、網絡分析儀和CAT

?頻率范圍：9kHz 至 3.6GHz / 8GHz / 13.6GHz / 20GHz

?高靈敏度：< -141dBm (1Hz)，帶前置放大器時：< -161dBm (1Hz)

?具有20MHz 解調帶寬，可分析LTE信號

?測量不確定度非常低 (< 1dB)

?測量功能廣泛，可用于與發射機系統的啟動與維護有關的所有重要測量任務

?帶內置直流電壓電源（偏壓）的內置跟蹤源和VSWR電橋

?雙端口網絡分析儀

?堅固的防水外殼，適應現場的惡劣工作條件

?重量輕（含電池 3kg），易于手持，且功能鍵觸手可及

?由于用戶可配置的自動測試序列（向導），操作十分簡單

型號

型號	頻率范圍	相位噪聲	DANL(1GHz時)
R&S?FSH4 帶前置放大器	9kHz～3.6GHz	-127dBc (1Hz)(f = 500MHz，1MHz 偏置)	-163dBm
R&S?FSH4 帶前置放大器和跟蹤源	9kHz～3.6GHz	-127dBc (1Hz)(f = 500MHz，1MHz 偏置)	-163dBm
R&S?FSH4 帶前置放大器、跟蹤源和內部VSWR 電橋	9kHz～3.6GHz	-127dBc (1Hz)(f = 500MHz，1MHz 偏置)	-163dBm
R&S?FSH8 帶前置放大器	9kHz～8GHz	-127dBc (1Hz)(f = 500MHz，1MHz 偏置)	-163dBm
R&S?FSH8 帶前置放大器和跟蹤源	9kHz～8GHz	-127dBc (1Hz)(f = 500MHz，1MHz 偏置)	-163dBm
R&S?FSH8 帶前置放大器、跟蹤源和內部VSWR 電橋	9kHz～8GHz	-127dBc (1Hz)(f = 500MHz，1MHz 偏置)	-163dBm
R&S?FSH13 帶前置放大器	9kHz～13.6GHz	-127dBc (1Hz)(f = 500MHz，1MHz 偏置)	-163dBm
R&S?FSH13 帶前置放大器、跟蹤源和內部VSWR 電橋	9kHz～13.6GHz	-127dBc (1Hz)(f = 500MHz，1MHz 偏置)	-163dBm
R&S?FSH20 帶前置放大器	9kHz～20GHz	-127dBc (1Hz)(f = 500MHz，1MHz 偏置)	-163dBm
R&S?FSH20 帶前置放大器、跟蹤源和內部VSWR 電橋	9kHz～20GHz	-127dBc (1Hz)(f = 500MHz，1MHz 偏置)	-163dBm

特性與優點

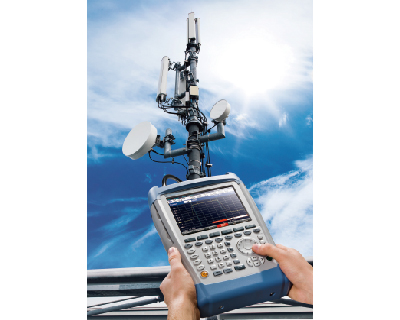

發射站的安裝與維護 ——

?脈沖信號的功率測量

?通道功率測量

?相鄰通道功率測量

?雜散測量（頻譜發射模板）

?通過選通掃描測量脈沖信號上的調制頻譜

?分析發射信號（連接到BTS或OTA）

- GSM/GPRS/EDGE

- WCDMA/HSDPA/HSPA+

- CDMA2000?

- 1xEV-DO

- LTE FDD/TDD

- NB-IoT

- TD-SCDMA/HSDPA

?矢量網絡分析

?單端口電纜損耗測量

?故障點距離測量

?矢量電壓表

?使用GPS接收機定位并增加測量精度

?使用終端式功率探頭進行高度準確的功率測量（最高110GHz）

?定向功率測量（最高4GHz）

?通道功率計

?使用寬帶功率探頭的脈沖分析

?使用光功率探頭的光功率測量

干擾分析、地理標記以及室內測繪 ——

?使用 R&S?FSH-K14 以及 R&S?FSH-K15 的瀑布圖測量

?使用 R&S?FSH-K15 以及定向天線的干擾分析

?地理標記

?室內測繪

電磁場測量 ——

?易于連接、保護良好的接頭

?使用全向天線測量場強

?EMF測量應用（R&S?FSH-K105選件）

實驗室或服務中的診斷應用 ——

?EMC預一致性測量和通道掃描

?AM調制深度測量

?測量由諧波引起的信號失真

?確定EMC問題

存檔和遠程控制 ——

?可記錄測量結果的 R&S?InstrumentView 軟件

?通過LAN或USB遠程控制

便捷的操作 ——

?通過按鍵及旋鈕快速選擇功能

?在任何情況下都方便讀取測量結果

?根據R&S?FSH向導，僅需幾個步驟就可獲得測試報告

?通過通道表設置頻率

?多語言操作

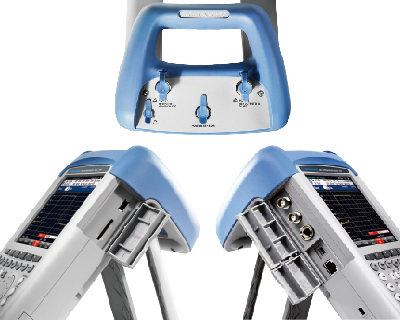

?易于連接、保護良好的接頭

R&S?FSH 手持式頻譜分析儀 —— 選件

硬件選件
型號	描述
R&S?FSH-B106	鋰離子電池盒，6.3Ah（工廠安裝；電池容量從 4.2Ah 升級到 6.3Ah）
R&S?FSH-Z114	精確頻率參考，老化率：< 3.6 × 10^-9/年

軟件選件（通常指固件）
型號	描述
R&S?FSH-K10	GSM、EDGE測量應用
R&S?FSH-K14	瀑布圖測量應用
R&S?FSH-K15	干擾分析測量應用（軟件許可）
R&S?FSH-K16	地理標記測量應用（軟件許可）
R&S?FSH-K17	室內測繪測量應用（軟件許可）
R&S?FSH-K20	分段掃描，R&S?FSH-K20選項在頻譜模式下打開第二個顯示段，一個創建兩個手持式頻譜分析儀
R&S?FSH-K29	使用功率探頭的脈沖測量（軟件許可），（對于序列號 < 121000 的 R&S?FSH4/8/13/20，需要 R&S?FSH-Z129）
R&S?FSH-K40	通過LAN或USB遠程控制
R&S?FSH-K41	故障點距離測量（僅對于.24/.28/.23/.30型號，推薦使用 R&S?FSH-Z320 或 R&S?FSH-Z321 以及 FSH-Z28 或 FSH-Z29）
R&S?FSH-K42	矢量反射和傳輸測量（僅對于 .24/.28 型號，需要 R&S?FSH-Z28 或 R&S?FSH-Z29）
R&S?FSH-K43	接收機模式和通道掃描測量應用
R&S?FSH-K45	矢量電壓表（僅對于 .24/.28/.23/.30 型號，需要 R&S?FSH-Z28 或 R&S?FSH-Z29）
R&S?FSH-K105	EMF 測量應用
R&S?FSH-K10	GSM、EDGE 測量應用
R&S?FSH-K44	3GPPWCDMA BTS/NodeB 導頻通道和 EVM 測量應用
R&S?FSH-K44E	3GPPWCDMA BTS/NodeB 碼域功率測量應用（需要 R&S?FSH-K44）
R&S?FSH-K46	CDMA2000? BTS 導頻通道和 EVM 測量應用
R&S?FSH-K46E	CDMA2000? BTS 碼域功率測量應用（需要 R&S?FSH-K46）
R&S?FSH-K47	1xEV-DO BTS 導頻通道和 EVM 測量應用
R&S?FSH-K47E	1xEV-DO BTS PN 掃描儀和時域功率測量應用（需要 R&S?FSH-K47）
R&S?FSH-K48	TD-SCDMA BTS 功率和 EVM 測量
R&S?FSH-K48E	TD-SCDMA BTS 功率和 EVM 測量（需要 R&S?FSH-K48）
R&S?FSH-K50	LTE FDD 下行鏈路導頻通道和 EVM 測量應用)
R&S?FSH-K50E	LTE FDD 下行鏈路擴展通道和調制測量應用)（需要 R&S?FSH-K50）
R&S?FSH-K51	LTE TDD 下行鏈路導頻通道和 EVM 測量應用)
R&S?FSH-K51E	LTE TDD 下行鏈路擴展通道和調制測量應用)（需要 R&S?FSH-K51）
R&S?FSH-K56	NB-IoT 測量應用
R&S?FSH-K105	EMF測量應用，EMF測量應用（軟件許可）

推薦的附件
推薦的功率探頭
型號	描述
R&S?FSH-Z14	定向功率探頭，25MHz～1GHz
R&S?FSH-Z44	定向功率探頭，200MHz～4GHz
R&S?NRP-Z211	通用功率探頭，1nW～100mW，10MHz～8GHz
R&S?NRP-Z221	通用功率探頭，1nW～100mW，10MHz～18GHz
R&S?NRP-Z81	寬帶功率探頭，1nW～100mW，50MHz～18GHz
R&S?NRP-Z85	寬帶功率探頭，1nW～100mW，50MHz～40GHz (2.92mm)
R&S?NRP-Z86	寬帶功率探頭，1nW～100mW，50MHz～40GHz (2.40mm)
R&S?NRP-Z86	寬帶功率探頭，1nW～100mW，50MHz～44GHz (2.40mm)
R&S?NRP8S	三通道二極管功率探頭，100pW～200mW，10MHz～8GHz
R&S?NRP18S	三通道二極管功率探頭，100pW～200mW，10MHz～18GHz
R&S?NRP33S	三通道二極管功率探頭，100pW～200mW，10MHz～33GHz
R&S?NRP40S	三通道二極管功率探頭，100pW～200mW，50MHz～40GHz
R&S?NRP50S	三通道二極管功率探頭，100pW～200mW，50MHz～50GHz
R&S?NRP18T	熱功率探頭，300nW～100mW，DC～18GHz
R&S?NRP33T	熱功率探頭，300nW～100mW，DC～33GHz
R&S?NRP40T	熱功率探頭，300nW～100mW，DC～40GHz
R&S?NRP50T	熱功率探頭，300nW～100mW，DC～50GHz
R&S?NRP67T	熱功率探頭，300nW～100mW，DC～67GHz
R&S?NRP110T	熱功率探頭，300nW～100mW，DC～110GHz
R&S?NRP6A	平均功率探頭，100pW～200mW，8kHz～6GHz
R&S?NRP18A	平均功率探頭，100pW～200mW，8kHz～18GHz
推薦的功率探頭適配器電纜
型號	描述
R&S?NRP-Z4	USB 適配器（無源），用于將 R&S?NRP-Zxx 功率探頭連接到 R&S?FSH
R&S?NRP-ZKU	USB 接口電纜，長度：1.5m，用于將 R&S?NRP 探頭連接到 R&S?FSH
R&S?FSH-Z129	適合 R&S?NRP-Z8x 功率探頭以及 R&S?FSH-Z29 選件的適配器電纜
R&S?FSH-Z144	適合 R&S?FSH-Z14/-Z44 的 USB 適配器電纜，長度1.8m
推薦的光功率探頭及附件
型號	描述
R&S?HA-Z360	OEM USB 光功率計（鍺）
R&S?HA-Z361	OEM USB 光功率計（過濾的銦鎵砷）
R&S?HA-Z362	用于光功率計的 SC 適配器
R&S?HA-Z363	用于光功率計的 LC 適配器
R&S?HA-Z364	用于光功率計的 2.5mm 通用適配器
R&S?HA-Z365	用于光功率計的 1.25mm 通用適配器
R&S?HA-Z366	接插線 SC-LC SM，SX，長度1m
R&S?HA-Z367	接插線 SC-SC SM，SX，長度1m
推薦的校準附件（適用于 R&S?FSH .23/.24/.28/.30 型號）
型號	描述
R&S?FSH-Z29	開路器/短路器/50Ω 負載組合校準標準件，用于校準 VSWR 和 DTF 測量，DC～3.6GHz
R&S?FSH-Z28	開路器/短路器/50Ω 負載組合校準標準件，用于校準 VSWR 和 DTF 測量，DC～8GHz
R&S?ZN-Z103	校準單元，2MHz～4GHz
R&S?ZN-Z103	校準單元，1MHz～6GHz
R&S?ZV-Z135	校準套件，3.5mm 公接頭，開路器/短路器/50Ω 負載/直通件組合，0Hz～15GHz
R&S?ZV-Z135	校準套件，3.5mm 母接頭，開路器/短路器/50Ω 負載/直通件組合，0Hz～15GHz
R&S?ZV-Z170	校準套件，N 型公接頭，開路器/短路器/50Ω 負載/直通件組合，0Hz～9GHz
R&S?ZV-Z170	校準套件，N 型母接頭，開路器/短路器/50Ω 負載/直通件組合，0Hz～9GHz
推薦的測試附件
型號	描述
R&S?RAZ	匹配件，50Ω/75Ω，雙向，0Hz～2.7GHz，N 型母接頭/N 型公接頭，負載容量 2W
R&S?RAM	匹配件，50Ω/75Ω，雙向，0Hz～2.7GHz，N 型母接頭/N 型公接頭，負載容量 2W
R&S?FSH-Z38	匹配件，50Ω/75Ω，雙向，0Hz～1GHz，BNC 型母接頭/N 型公接頭，負載容量 1W
陜西飛創騰達	適配器，N 型公接頭/BNC 型母接頭
陜西飛創騰達	適配器，N 型公接頭/N 型公接頭
陜西飛創騰達	適配器，N 型公接頭/SMA 型母接頭
陜西飛創騰達	適配器，N 型公接頭或 7/16 型母接頭
陜西飛創騰達	適配器，N 型公接頭或 7/16 型公接頭
陜西飛創騰達	適配器，N 型公接頭/FME 型母接頭
陜西飛創騰達	適配器，BNC 型公接頭/香蕉型母接頭
R&S?RDL50	衰減器，50W，20dB，50Ω，DC～6GHz，N 型母接頭/N 型公接頭
R&S?RBU100	衰減器，100W，20dB，50Ω，DC～2GHz，N 型母接頭/N 型公接頭
R&S?RBU100	衰減器，100W，30dB，50Ω，DC～2GHz，N 型母接頭/N 型公接頭
R&S?FSH-Z320	射頻電纜 (1m)，N 型公接頭/N 型母接頭，用于 R&S?FSH-K41 選件，DC～8GHz
R&S?FSH-Z321	射頻電纜 (3m)，N 型公接頭/N 型母接頭，用于 R&S?FSH-K41 選件，DC～8GHz
推薦的移動無線電測試天線以及 EMC 測試設備
型號	描述
R&S?TS95A16	GSM/UMTS/CDMA 天線，帶磁性支架，可在 850/900/1800/1900/2100 頻段工作，N 型接頭
R&S?TSEMF-B1	全向天線，30MHz～3GHz，針對 R&S?TS-EMF
R&S?TSEMF-B2	全向天線，700MHz～6GHz，針對 R&S?TS-EMF
R&S?TSEMF-B3	全向天線，9kHz～200MHz，針對 R&S?TS-EMF
R&S?HZ-15	用于電場和磁場近場測量的緊湊型探頭組，30MHz～3GHz
R&S?HZ-16	3GHz，20dB 前置放大器，100V～230V，針對 R&S?HZ-15
推薦的定向天線及附件
型號	描述
R&S?HE400	手持式定向天線（天線手柄）
R&S?HE400MW	微波手持式定向天線（天線手柄）
R&S?HE400-K	適用于 R&S?HE400 和 R&S?HE400MW 的電纜組件
R&S?HE400BC	基礎手持式定向天線（天線手柄）
R&S?HE400-KB	適用于 R&S?HE400BC 的電纜組件
R&S?HE400HF	高頻天線模塊，8.3kHz～30MHz
R&S?HE400VHF	甚高頻天線模塊，20MHz～200MHz
R&S?HE400UWB	超寬帶天線模塊，30MHz～6GHz
R&S?HE400LP	對數周期天線模塊，450MHz～8GHz
R&S?HE400CEL	蜂窩天線模塊，700MHz～2500MHz
R&S?HE400SHF	超高頻天線模塊，5GHz～20GHz
R&S?HE400SCB	S/C 頻段天線模塊，1.7GHz～6GHz
R&S?HE400Z1	適用于 R&S?HE400 的運輸箱
R&S?HE400Z2	適用于 R&S?HE400 的小號攜帶包（建議裝放一到兩個天線模塊）
R&S?HE400Z3	適用于 R&S?HE400 的大號攜帶包（建議裝放三到四個天線模塊）
R&S?HE400Z4	適用于 R&S?HE400 的三腳架
推薦的電源附件
型號	描述
R&S?HA-Z204	鋰離子電池盒，4.2Ah
R&S?HA-Z206	鋰離子電池盒，6.3Ah
R&S?HA-Z203	適用于鋰離子電池盒的電池充電器，4.2Ah / 6.3Ah
R&S?HA-Z202	12V 車載適配器
推薦用于運輸 R&S?FSH 手持式頻譜分析儀的附件
型號	描述

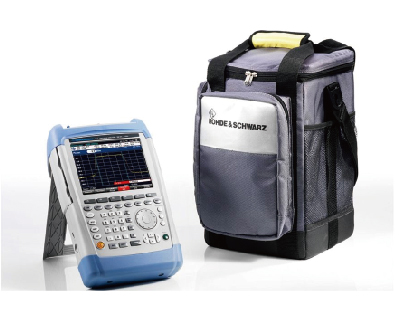

R&S?HA-Z220	軟攜帶包（W×H×D：260mm × 360mm × 280mm
R&S?HA-Z321	硬質箱
R&S?HA-Z222	攜帶皮套，包括胸式安全帶和雨披
R&S?HA-Z223	攜帶皮套肩帶
推薦的其他附件
型號	描述
R&S?HA-Z232	SD 存儲卡，8GB
R&S?HA-Z240	GPS 接收機
R&S?FSH-Z36	耳機

● 用R＆S?FSH手持式頻譜分析儀的便捷用戶界面進行LTE信號測量英語視頻 ● 用R&S?FSH手持頻譜分析儀測量沒有GPS信號的室內覆蓋，室內地圖被導入, 實際測量位置可以很容易地在地圖上標記。英語視頻 ● 用R&S?FSH手持頻譜分析儀提供了分離TD-LTE上行鏈路和下行鏈路頻譜的內部觸發，使得能夠容易地找到干擾上行鏈路路徑的信號而不被較強的基站DL信號遮 ● R＆S?FSH / ZVH 手持式頻譜分析儀 - 精確脈沖測量視頻

● R&S?FSH 手持頻譜分析儀數據表
