產品名稱：	手持式頻譜分析儀 R&S?FPH
產品型號：	R&S?FPH
產品品牌：	德國 - 羅德與施瓦茨
產品特色：	? 頻率范圍100Hz 到 44GHz ? DANL：典型值為-163dBm，TOI測量：+10dBm ? 支持測量預定義、提高測量速度以及避免出錯的測量向導 ? 用于航空航天及國防、無線通信、廣播、無委和教育等各個行業的功能和選件

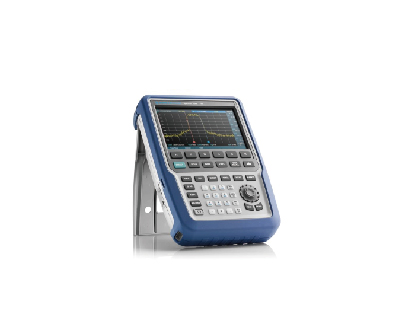

R&S?FPH 手持式頻譜分析儀

R&S?FPH是一款功能多樣、易于操作的儀器，在設計上兼具堅固與美觀兩個方面。大部分基本型號都可使用獨特的軟件激活碼擴展頻率。這款分析儀的頻率范圍高達44GHz。它具備一流的射頻性能和低至-163dBm的DANL，可捕獲微弱信號。最輕款便攜式 R&S?FPH僅重2.5kg，電池續航時間超過4.5個小時。價格合理，可隨時隨地進行測量。

R&S?FPH的設計使其既適合室內的現場和實驗室應用，也適用于戶外環境。大按鈕和多功能旋鈕讓用戶甚至可以帶著手套操作。分析儀的背光鍵盤使其也可在黑暗中使用，而明亮的防反光顯示屏則使其可在陽光下輕松讀數。電池續航時間長達一整個工作日。分析儀輕便、小巧且堅固耐用，非常便于攜帶。即使在嚴苛和人跡罕至的環境中，它都是可靠伙伴。

分析儀采用無風扇設計，操作時無噪聲；灰塵和水汽無法從通風孔進入，確保分析儀干凈可靠。

小巧的體型并沒有限制 R&S?FPH 的性能及功能。由于射頻性能穩定、啟動時間短且易于使用，R&S?FPH 是在實驗室或維修應用中進行頻譜測量的理想儀器。

先進的觸摸屏可讓用戶像使用智能手機一樣使用觸控手勢操作。屏幕鍵盤和許多其他功能可以讓用戶使用起來更方便。

主要特點

?頻率范圍介于5kHz至44GHz

?通過軟件激活碼擴展頻率

- 從5kHz向下擴展至100Hz（適用于.06/.13/.26/.23/.36/.44/.54型號，安裝R&S?FPH-B29選件）

- 從 2GHz擴展至3GHz或4GHz（.02型號）

- 從 6GHz擴展至8GHz（.06 型號）

- 從 13.6GHz擴展至20GHz（.13/.23型號）

- 從 26.5GHz擴展至31GHz（.26/36型號）

?廣泛的頻譜分析，例如

- 移動通信

- 雷達和衛星通信

- 廣播電視

?可靠的射頻性能DANL

- 典型值為-163dBm（10MHz至3GHz，前置放大器開啟）

- TOI測量：+10dBm (f = 2.4GHz)

?非常適合現場使用：電池續航時間超過6小時，最輕款僅重2.5kg，背光鍵盤，啟動時間短，防反光顯示屏，體型小巧，外殼堅固

?大型彩色顯示屏，支持多點觸控及手勢操作

?測量向導支持測量任務、提高測量速度以及避免出錯

?多種功能和選件，適用于航空航天和國防、無線通信、廣播電視、頻譜監管以及教育等各個行業

?通過軟件激活碼可輕松且經濟高效地升級所有選件

?標配3年保修（電池和附件的保修期為一年）

可選型號

型號	頻率范圍	相位噪聲	DANL（1GHz）
R&S?FPH （02型）	5kHz～2GHz（3/4GHz可選）	-125dBc (1Hz)（f = 500MHz，1MHz偏置）	-163dBm
R&S?FPH （06型）	5kHz～6GHz（8GHz可選）	-125dBc (1Hz)（f = 500MHz，1MHz偏置）	-162dBm
R&S?FPH （13型）	5kHz～13.6GHz（20GHz可選）	-125dBc (1Hz)（f = 500MHz，1MHz偏置）	-162dBm
R&S?FPH （26型）	5kHz～26.5GHz（31GHz可選）	-125dBc (1Hz)（f = 500MHz，1MHz偏置）	-162dBm
R&S?FPH （23型）帶跟蹤源	5kHz～13.6GHz（20GHz可選）	-120dBc (1Hz)（f = 500MHz，1MHz偏置）	-162dBm
R&S?FPH （36型）帶跟蹤源	5kHz～26.5GHz（31GHz可選）	-120dBc (1Hz)（f = 500MHz，1MHz偏置）	-162dBm
R&S?FPH （44型）	5kHz～44GHz	-120dBc (1Hz)（f = 500MHz，1MHz偏置）	-162dBm
R&S?FPH （54型）帶跟蹤源	5kHz～44GHz	-120dBc (1Hz)（f = 500MHz，1MHz偏置）	-162dBm

特性和優點

靈活擴展頻率范圍 ——

每個型號的R&S?FPH 均可以擴展頻率范圍：

?R&S?FPH （02型）：從2GHz升級至3或4GHz

?R&S?FPH （06型）：從6GHz升級至8GHz

?R&S?FPH（13/23型）（帶跟蹤源）：從13.6GHz升級至20GHz

?R&S?FPH（26/36型）（帶跟蹤源）：從26.5GHz升級至31GHz

性能 —— 一流的顯示平均噪聲電平 (DANL)

R&S?FPH的 DANL 低至-146dBm（典型值）。DANL 較低，表明分析儀可捕獲微弱信號。開啟前置放大器（選件），將靈敏度進一步提升到低至-162dBm（20MHz至3GHz）。前置放大器選件：

?R&S?FPH （02 型號）：R&S?FPH-B22

?R&S?FPH （06 型號）：R&S?FPH-B23

?R&S?FPH （13/23 型號）：R&S?FPH-B24

?R&S?FPH （26/36 型號）：R&S?FPH-B25

?R&S?FPH （44/54 型號）：R&S?FPH-B26

便攜 —— 最輕款僅重 2.5kg

R&S?FPH 采用人體工程學設計，小巧輕便。該款儀器隨附便于使用的邊帶，可在短測量周期內為用戶雙手提供支撐。R&S?HA-Z322 皮套含精心設計的安全帶，可將儀器重量均勻分布到人體以支持免提操作。

耐用 —— 充電一次工作一整天

R&S?FPH 的電池可支持一整日現場工作。設備開啟時，電池充電需要4小時。設備關閉或使用外部充電器時充電速度更快，只需3.5小時。

?R&S?FPH （02 型號）：充滿電可續航8小時

?R&S?FPH （06 型號）：充滿電可續航7小時

?R&S?FPH （13/26 型號）：充滿電可續航6小時

?R&S?FPH （23/26/44/54 型號）：充滿電可續航4.5小時

易用 —— 手勢觸摸屏、防反光屏幕和背光鍵盤

用戶界面操作與智能手機一樣簡單，可增強用戶體驗。觸摸屏操作不僅限于菜單欄；用戶還可以移動頻譜、放大/縮小范圍以及添加/刪除標記等。

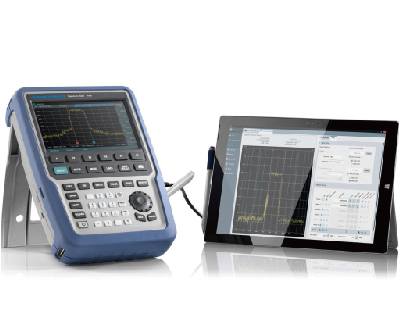

● R&S?InstrumentView 軟件手冊 2022

R&S?FPH 手持式頻譜分析儀—— 選件

頻率擴展選件
型號	描述
R&S?FPH-B3	頻譜分析儀頻率升級，2GHz～3GHz
R&S?FPH-B4	頻譜分析儀頻率升級，3GHz～4GHz（需要 R&S?FPH-B3）
R&S?FPH-B8	頻譜分析儀頻率升級，6GHz～8GHz，適用于R&S?FPH
R&S?FPH-B20	頻譜分析儀頻率升級，13.6GHz～20GHz，適用于R&S?FPH
R&S?FPH-B31	頻譜分析儀頻率升級，26.5GHz～31GHz
R&S?FPH-B29	頻譜分析儀100Hz頻率擴展，從5kHz向下擴展至100Hz
——
前置放大器
型號	描述
R&S?FPH-B22	頻譜分析儀前置放大器，5kHz～4GHz
R&S?FPH-B23	頻譜分析儀前置放大器，5kHz～8GHz
R&S?FPH-B24	頻譜分析儀前置放大器，5kHz～20GHz
R&S?FPH-B25	頻譜分析儀前置放大器，5kHz～31GHz
R&S?FPH-B26	頻譜分析儀前置放大器，5kHz～44GHz
——
附件
型號	描述
R&S?FPH-B100	適用于26 型號的 N 型射頻輸入連接器（工廠安裝）
——
通用測量應用選件
型號	描述
R&S?FPH-K7	AM/FM 模擬調制分析
R&S?FPH-K9	功率探頭支持
R&S?FPH-K19	通道功率計
R&S?FPH-K43	接收機模式
R&S?FPH-K105	EMF測量應用程序
——
雷達應用
型號	描述
R&S?FPH-K29	使用功率探頭的脈沖測量
——
干擾分析應用
型號	描述
R&S?FPH-K15	干擾分析
R&S?FPH-K16	信號強度測繪
——
觸發測量
型號	描述
R&S?FPH-K57	高級門限觸發測量
——
常用附件
型號	描述
R&S?HA-Z303	適用于R&S?HA-Z306 的電池充電器
R&S?HA-Z306	鋰離子電池盒，6.4 Ah
R&S?HA-Z301	備用電源，含適用于歐盟、英國、美國、澳大利亞和中國的電源插頭
R&S?HA-Z302	車載適配器
R&S?HA-Z322	攜帶皮套
R&S?HA-Z322	防水攜帶皮套
R&S?HA-Z220	軟攜帶包
R&S?HA-Z321	硬殼

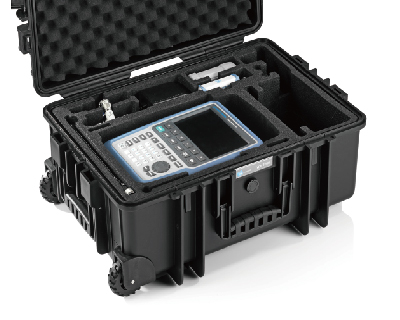

R&S?RTH-Z4	硬質保護箱
R&S?FSH-Z36	耳機
R&S?HA-Z211	備用USB數據線
R&S?HA-Z210	備用以太網電纜
——
天線及天線附件
型號	描述
R&S?HA-Z1900	八木天線，1710mHz～1990mHz
R&S?HA-Z900	八木天線，824mHz～960mHz
R&S?HA-Z901	射頻電纜（長度1m），DC～6GHz，N (m) – N (m) 連接器
R&S?HA-Z902	便攜包，適用于R&S?HA-Z900 或 R&S?HA-Z1900 八木天線
R&S?HE400BC	手持式定向天線（天線手柄）
R&S?HE400-KB	適用于R&S?HE400BC的電纜組件
R&S?HE400	手持式定向天線（天線手柄）
R&S?HE400MW	手持式微波定向天線（天線手柄）
R&S?HE400-K	適用于R&S?HE400和R&S?HE400MW 的電纜組件（需要 R&S?HE300USB）
R&S?HE400HF	高頻天線模塊，8.3kHz～30mHz
R&S?HE400VHF	甚高頻天線模塊，20mHz～200mHz
R&S?HE400UWB	超寬帶天線模塊，30mHz～6GHz
R&S?HE400LP	對數周期天線模塊，450mHz～8GHz
R&S?HE400CEL	蜂窩天線模塊，700mHz～2500mHz
R&S?HE400SCB	S/C頻段天線模塊，1.7GHz～6GHz
R&S?HE400SHF	超高頻天線模塊，5GHz～20GHz（含R&S?HE400BC和R&S?HE400MW天線手柄）
R&S?HE300USB	USB 適配器，適用于R&S?HE400 定向天線
R&S?HE800-PA	手持式定向天線，帶前置放大器
R&S?HE800Z1	適用于R&S?HE800-PA 的運輸箱
R&S?HA-Z350	OEM 對數周期天線，700mHz～4GHz
R&S?FSH-Z320	射頻電纜（長度1m），DC～8GHz，含護套，N (m) – N (f) 連接器
R&S?FSH-Z321	射頻電纜（長度3m），DC～8GHz，含護套，N (m) – N (f) 連接器
R&S?HA-Z340	適用于R&S?FPH的GPS接收機
R&S?TS-EMF	便捷式 EMF 測量系統，硬殼
R&S?TSEMF-B1	全向天線，30mHz～3GHz，適用于R&S?TS-EMF
R&S?TSEMF-B2	全向天線，700mHz～6GHz，適用于R&S?TS-EMF
R&S?TSEMF-B3	全向天線，9kHz～200mHz，適用于R&S?TS-EMF
R&S?TSEMF-CV	適配線纜
R&S?RAM	匹配件，50/75Ω，L型
R&S?RAZ	匹配件，50/75Ω，串聯電阻器25Ω
R&S?FSH-Z38	匹配件，50/75Ω，L型，N轉BNC
陜西飛創騰達	適配器 N (m) – BNC (f)
陜西飛創騰達	適配器 N (m) – N (m)
陜西飛創騰達	適配器 N (m) – SMA (f)
陜西飛創騰達	適配器 N (m) – 7/16 (f)
陜西飛創騰達	適配器 N (m) – 7/16 (m)
陜西飛創騰達	適配器 N (m) – FME (f)
陜西飛創騰達	適配器 BNC (m) – 香蕉頭 (f)
R&S?RDL50	衰減器，50W，20dB，50Ω，DC～6GHz，N(f) – N(m)
R&S?RBU100	衰減器，100W，20dB，50Ω，DC～2GHz，N(f) – N(m)
R&S?RBU100	衰減器，100W，30dB，50Ω，DC～2GHz，N(f) – N(m)
R&S?HZ-15	用于電場和磁場近場測量的緊湊型探頭組，30mHz～3GHz
R&S?HZ-17	磁場近場探頭組
R&S?HZ-16	前置放大器（3GHz，20dB），電源適配器（100 V～230 V），適用于R&S?HZ-15
R&S?AC004R1	針對右旋圓極化的全向天線，18GHz～26.5GHz
R&S?AC004L1	針對左旋圓極化的全向天線，18GHz～26.5GHz
R&S?AC004R2	針對右旋圓極化的全向天線，26.5GHz～40GHz
R&S?AC004L2	針對左旋圓極化的全向天線，26.5GHz～40GHz
R&S?HF907OM	寬帶全向天線，800mHz～26.5GHz
R&S?FH-SG-40	標準增益喇叭天線，26GHz～40GHz，中頻帶增益 20dB，WR 28
R&S?HA-Z370	標準增益喇叭天線適配器
R&S?KM011Z8	天線桿和三腳架適配器
R&S?HZ-1	木制三腳架
R&S?ZV-Z93	測試端口電纜，0Hz～26.5GHz，3.5mm (f) – 3.5mm (m)，長度635mm (25 in)
R&S?ZV-Z93	測試端口電纜，0Hz～26.5GHz，3.5mm (f) – 3.5mm (m)，長度965mm (38 in)
R&S?ZV-Z193	測試端口電纜，0Hz～26.5GHz，3.5mm (f) – 3.5mm (m)，長度610mm (24 in)
R&S?ZV-Z193	測試端口電纜，0Hz～26.5GHz，3.5mm (f) – 3.5mm (m)，長度914mm (36 in)
R&S?ZV-Z193	測試端口電纜，0Hz～26.5GHz，3.5mm (f) – 3.5mm (m)，長度1524mm (60 in)
R&S?ZV-Z95	測試端口電纜，0Hz～40GHz，2.92mm (f) – 2.92mm (m)，長度635mm (25 in)
R&S?ZV-Z95	測試端口電纜，0Hz～40GHz，2.92mm (f) – 2.92mm (m)，長度965mm (38 in)
R&S?ZV-Z195	測試端口電纜，0Hz～40GHz，2.92mm (f) – 2.92mm (m)，長度610mm (24 in)
R&S?ZV-Z195	測試端口電纜，0Hz～40GHz，2.92mm (f) – 2.92mm (m)，長度914mm (36 in)
——
R&S?FPH 支持的功率探頭
型號	描述
R&S?FSH-Z14	定向功率探頭，25mHz～1GHz
R&S?FSH-Z44	定向功率探頭，200mHz～4GHz
R&S?NRP-Z211	通用功率探頭，10mHz～8GHz，100mW，雙通道
R&S?NRP-Z221	通用功率探頭，10mHz～18GHz，100mW，雙通道
R&S?NRP-Z81	寬帶功率探頭，50mHz～18GHz，100mW
R&S?NRP-Z85	寬帶功率探頭，50mHz～40GHz，100mW (2.92mm)
R&S?NRP-Z86	寬帶功率探頭，50mHz～40GHz，100mW (2.40mm)
R&S?NRP-Z86	寬帶功率探頭，50mHz～44GHz，100mW (2.40mm)
R&S?NRP8S	三通道二極管功率探頭，100pW～200mW，10mHz～8GHz
R&S?NRP18S	三通道二極管功率探頭，100pW～200mW，10mHz～18GHz
R&S?NRP33S	三通道二極管功率探頭，100pW～200mW，10mHz～33GHz
R&S?NRP40S	三通道二極管功率探頭，100pW～200mW，50mHz～40GHz
R&S?NRP50S	三通道二極管功率探頭，100pW～200mW，50mHz～50GHz
R&S?NRP18T	熱功率探頭，300nW～100mW，DC～18GHz
R&S?NRP33T	熱功率探頭，300nW～100mW，DC～33GHz
R&S?NRP40T	熱功率探頭，300nW～100mW，DC～40GHz
R&S?NRP50T	熱功率探頭，300nW～100mW，DC～50GHz
R&S?NRP67T	熱功率探頭，300nW～100mW，DC～67GHz
R&S?NRP110T	熱功率探頭，300nW～100mW，DC～110GHz
R&S?NRP6A	平均功率探頭，100pW～200mW，8kHz～6GHz
R&S?NRP18A	平均功率探頭，100pW～200mW，8kHz～18GHz
——
R&S?NRP-Zxx功率探頭需要以下適配器電纜與R&S?FPH搭配使用
R&S?FSH-Z144	適用于R&S?FSH-Z14/R&S?FSH-Z44 功率探頭的 USB 適配器電纜
R&S?NRP-Z4	USB 適配器電纜（無源），長度2m，用于將 R&S?NRP-ZxxS/SN 功率探頭連接到 R&S?FPH
——
R&S?NRP 功率探頭需要以下適配器電纜以與 R&S?FPH 搭配使用
R&S?NRP-ZKU	USB 接口電纜，長度1.5m，用于將 R&S?NRP 探頭連接到 R&S?FPH
——
光功率探頭及附件
型號	描述
R&S?HA-Z360	OEM USB 光功率計（鍺）
R&S?HA-Z361	OEM USB 光功率計（過濾的銦鎵砷）
R&S?HA-Z362	用于光功率計的 SC 適配器
R&S?HA-Z363	用于光功率計的 LC 適配器
R&S?HA-Z364	用于光功率計的 2.5mm 通用適配器
R&S?HA-Z365	用于光功率計的 1.25mm 通用適配器
R&S?HA-Z366	接插線 SC-LC SM，SX，長度1m
R&S?HA-Z367	接插線 SC-SC SM，SX，長度1m
