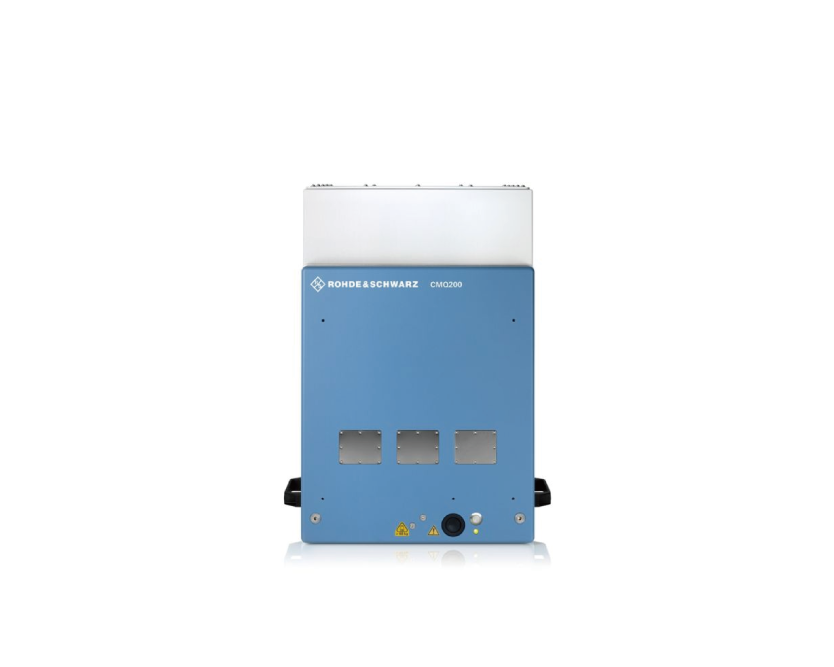

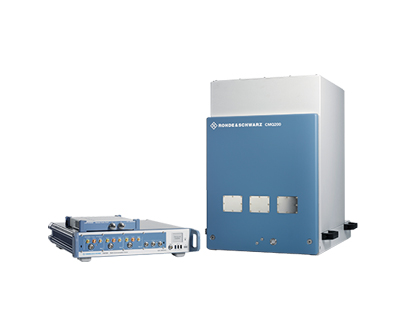

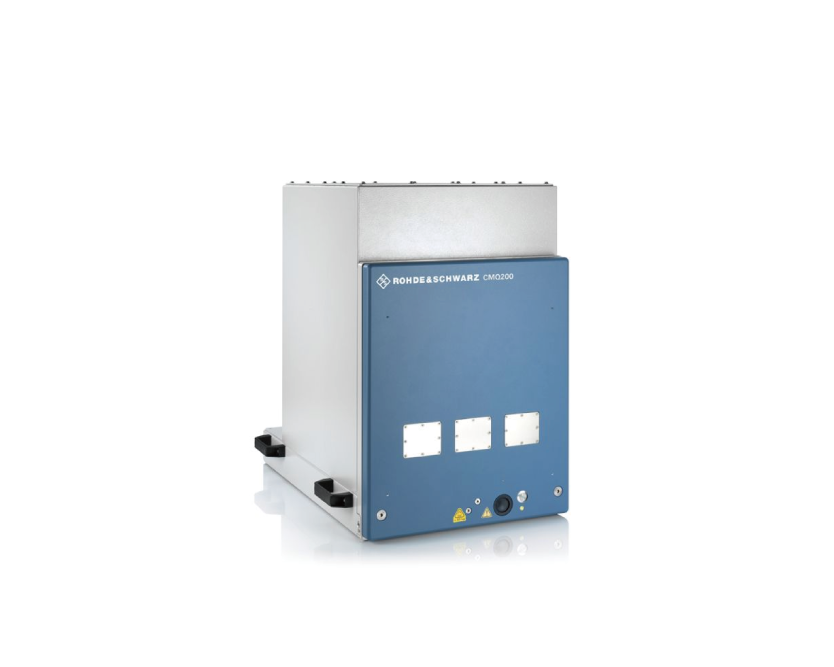

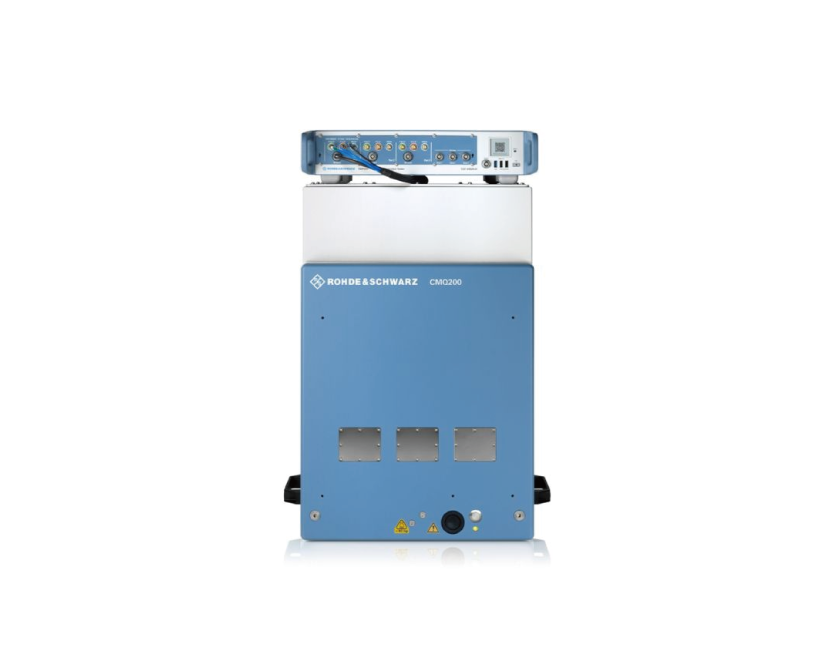

R&S?CMQ200  毫米波屏蔽柜

R&S?CMQ200是一款緊湊型全集成式解決方案，涵蓋各種應用中的大部分5G FR2和UWB設備。抽屜式概念可在制造應用中實現全自動化操作。強大的機械設計支持?jǐn)?shù)百萬個測試周期，打造可靠的批量生產環境。靈活的柜式設計涵蓋智能設備、客戶終端設備、射頻集成電路和原型等多種應用。R&S?CMQ200采用兩種擴展理念，既可以用于20GHz至77GHz頻率范圍內的5G和其他技術，也可以支持0.3GHz至14GHz頻率范圍內的UWB和其他技術。

主要特點

?頻率范圍：0.3GHz～14GHz  或  20GHz～77GHz

?屏蔽效能：> 60/80dB

?型號支持5G FR2和FR1（最高14GHz）。

?體積減小：可安裝在19' 機架中

?經濟高效，適用于大批量生產

?提供專門設計的緊湊型天線和功率探頭

?天線配備特殊支架和旋轉頭

?用于研發、生產、5G FR2 設備/組件

特性與優點

自動化 ——

全自動化流程對于實現短生產周期至關重要。R&S?CMQ200 配備一個自動門，能夠自動并加快開關屏蔽柜。

操作高效，面向未來 ——

R&S?CMQ200性能出色、體積小巧并采用面向未來的設計概念，是用于20GHz至77GHz頻率范圍內5G毫米波射頻測試和0.3GHz 至14GHz頻率范圍內其他技術的終極解決方案。

饋通裝置 —— 集成式饋通件

針對天線的輻射射頻信號，還可以選擇替代或補充方案，通過射頻電纜的饋通件將被測設備連接到傳導射頻信號。這種操作同樣可以引導 傳導射頻信號從發射信號的被測設備中發出。USB或D-Sub饋通件連接可用于監測被測設備的敏感度和行為，也可用于向被測設備發送控制命令。
