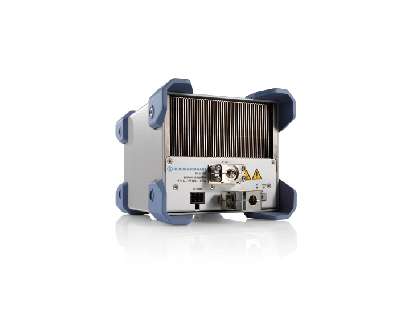

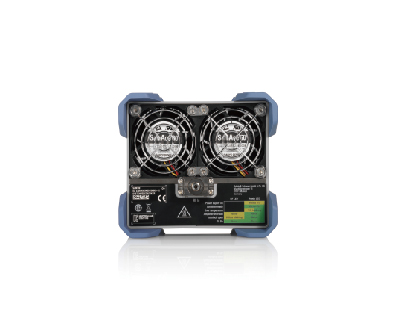

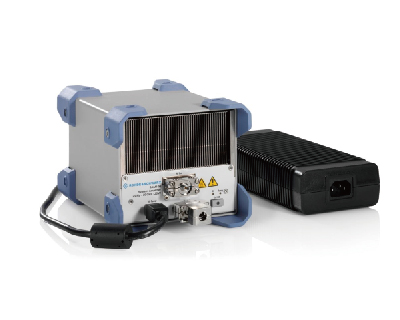

R&S?SAM100 系統放大器

兼具杰出的性能、帶寬和低噪聲

R&S?SAM100系統放大器是一種超寬帶固態微波放大器，頻率范圍為2GHz至20GHz。R&S?SAM100放大器的功率高達20W，并具有出色的線性度和噪聲特性，非常適合用作緊湊型系統放大器以用于設計驗證測試(DVT)、產品驗證測試(PVT)或電磁兼容(EMC)等多種測量裝置。和羅德與施瓦茨發生器、頻率分析儀或網絡分析儀結合用于測量應用，此放大器可用作驅動器或助推器，并能夠放大測量信號。R&S?SAM100還適用于替代電子管放大器和由窄帶單級放大器組成的多頻段組件。

主要特點

    ?超寬帶頻率范圍2GHz至20GHz

    ?輸出功率20W（飽和功率）和更高

    ?具有高增益、低噪聲(< 8dB)和出色的線性度

    ?非常適用于調幅、調頻、調相、PhiM和OFDM

    ?緊湊、堅固的模塊化設計，適用于DVT/PVT和EMC應用

型號

R&S?SAM100-0220-20：2GHz～20GHz，20W

特性與優點

寬帶放大 —— 精湛先進的固態技術，適用于低噪聲放大

這款體積小巧的超輕型20W 微波放大器具有出色的功率密度和不足-100dBm (1Hz) 的極低噪聲功率密度。它利用最新的氮化鎵高電子遷移率晶體管技術，實現2GHz至20GHz的帶寬范圍，并采用使用熱管技術的精密熱設計，支持用戶在設計、測試和驗證射頻組件和設備的時候放大測試信號。

緊湊的模塊化設計 —— 極其靈活的使用特性

R&S?SAM100放大器采用緊湊的模塊化設計，能夠安裝在19" 系統機架和PXI框架中，并且性能精良。這些放大器也可用作移動桌面設備，并可通過數字控制接口集成到自動化測試系統（ATE系統）中。放大器采用插入系統支持使用微波輸入和輸出插頭，便于用戶選擇使用2.92mm 或 3.5mm 插頭。
