產品名稱：	寬帶固態功率放大器 R&S?BBA130
產品型號：	R&S?BBA130
產品品牌：	德國 - 羅德與施瓦茨
產品特色：	? 頻率范圍80MHz至6GHz ? 輸出功率范圍22W 至13000W ? 可調偏置點和失配容差 ? 適用于幅度、頻率、相位、脈沖和OFDM調制 ? 頻率和功率可靈活擴展和升級

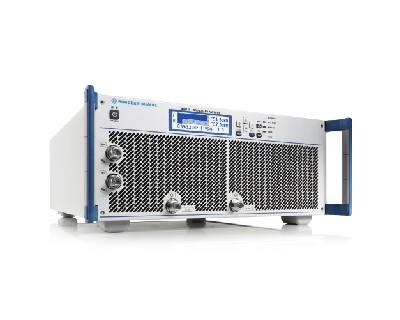

R&S?BBA130 寬帶固態功率放大器

首個適用于各種應用的可調放大器

頻率和功率可靈活擴展和升級

R&S?BBA130寬帶放大器可在80MHz至6GHz 的頻率范圍內提供22W至13000W的射頻輸出功率。放大器功能強大并提供靈活的設置選項，能夠針對特定應用生成射頻信號。因此在操作過程中，用戶可以在A類和AB類之間調整晶體管的偏置點，還可以更改輸出端的失配容差以提供更大功率。風冷放大器采用緊湊的模塊化設計，適合用作桌面裝置或安裝在機架中。放大器的頻率和功率可升級，為客戶提供投資保障。

主要特點

? 頻率范圍80MHz至6GHz

? 輸出功率范圍22W 至13000W

? 可調偏置點和失配容差

? 適用于幅度、頻率、相位、脈沖和OFDM調制

? 頻率和功率可靈活擴展和升級

可用型號

單頻段放大器
型號	頻率范圍	輸出功率	型號	頻率范圍	輸出功率
R&S?BBA130-BC100	80MHz～1GHz	100W	R&S?BBA130-D45	690MHz～3.2GHz	45W
R&S?BBA130-BC180	80MHz～1GHz	180W	R&S?BBA130-D90	690MHz～3.2GHz	90W
R&S?BBA130-BC240	80MHz～1GHz	240W	R&S?BBA130-D160	690MHz～3.2GHz	160W
R&S?BBA130-BC350	80MHz～1GHz	350W	R&S?BBA130-D300	690MHz～3.2GHz	300W
R&S?BBA130-BC750	80MHz～1GHz	750W	R&S?BBA130-D600	690MHz～3.2GHz	600W
R&S?BBA130-BC1500	80MHz～1GHz	1500W	R&S?BBA130-D1200	690MHz～3.2GHz	1200W
R&S?BBA130-BC1800	80MHz～1GHz	1800W	R&S?BBA130-E22	2.5GHz～6GHz	22W
R&S?BBA130-BC2100	80MHz～1GHz	2100W	R&S?BBA130-E45	2.5GHz～6GHz	45W
R&S?BBA130-BC2700	80MHz～1GHz	2700W	R&S?BBA130-E90	2.5GHz～6GHz	90W
R&S?BBA130-BC4200	80MHz～1GHz	4200W	R&S?BBA130-E150	2.5GHz～6GHz	150W
R&S?BBA130-BC6500	80MHz～1GHz	6500W	R&S?BBA130-E280	2.5GHz～6GHz	280W
R&S?BBA130-BC9500	80MHz～2GHz	9500W	R&S?BBA130-E550	2.5GHz～6GHz	550W
R&S?BBA130-BC13000	80MHz～1GHz	13000W	——	——	——
——
雙頻段放大器
型號	頻率范圍	輸出功率	型號	頻率范圍	輸出功率
R&S?BBA130-BC100D45	80MHz～3.2GHz	100W / 45W	R&S?BBA130-D90E22	690MHz～6GHz	90W / 22W
R&S?BBA130-BC100D90	80MHz～3.2GHz	100W / 90W	R&S?BBA130-D90E45	690MHz～6GHz	90W / 45W
R&S?BBA130-BC100D160	80MHz～3.2GHz	100W / 160W	R&S?BBA130-D90E90	690MHz～6GHz	90W / 90W
R&S?BBA130-BC180D45	80MHz～3.2GHz	180W / 45W	R&S?BBA130-D160E45	690MHz～6GHz	160W / 45W
R&S?BBA130-BC180D90	80MHz～3.2GHz	180W / 90W	R&S?BBA130-D160E90	690MHz～6GHz	160W / 90W
R&S?BBA130-BC180D160	80MHz～3.2GHz	180W / 160W	R&S?BBA130-D160E150	690MHz～6GHz	160W / 150W
R&S?BBA130-BC240D45	80MHz～3.2GHz	240W / 45W	R&S?BBA130-D300E90	690MHz～6GHz	300W / 90W
R&S?BBA130-BC240D90	80MHz～3.2GHz	240W / 90W	R&S?BBA130-D300E150	690MHz～6GHz	300W / 150W
R&S?BBA130-BC240D160	80MHz～3.2GHz	240W / 160W	R&S?BBA130-D300E280	690MHz～6GHz	300W / 280W
R&S?BBA130-BC350D45	80MHz～3.2GHz	350W / 45W	R&S?BBA130-D600E280	690MHz～6GHz	600W / 280W
R&S?BBA130-BC350D90	80MHz～3.2GHz	350W / 90W	R&S?BBA130-D600E550	690MHz～6GHz	600W / 550W
R&S?BBA130-BC350D160	80MHz～3.2GHz	350W / 160W	R&S?BBA130-D1200E280	690MHz～6GHz	1200W / 280W
R&S?BBA130-D45E22	690MHz～6GHz	45W / 22W	R&S?BBA130-D1200E550	690MHz～6GHz	1200W / 550W
R&S?BBA130-D45E45	690MHz～6GHz	45W / 45W	——	——	——
——
孿頻段放大器
型號	頻率范圍	輸出功率	型號	頻率范圍	輸出功率
R&S?BBA130-BC100BC100	80MHz～1GHz	100W / 100W	R&S?BBA130-D160D160	690MHz～3.2GHz	160W / 160W
R&S?BBA130-BC180BC180	80MHz～1GHz	180W / 180W	R&S?BBA130-E22E22	2.5GHz～6GHz	22W / 22W
R&S?BBA130-BC240BC240	80MHz～1GHz	240W / 240W	R&S?BBA130-E45E45	2.5GHz～6GHz	45W / 45W
R&S?BBA130-BC350BC350	80MHz～1GHz	350W / 350W	R&S?BBA130-E90E90	2.5GHz～6GHz	90W / 90W
R&S?BBA130-D45D45	690MHz～3.2GHz	45W / 45W	R&S?BBA130-E150E150	2.5GHz～6GHz	150W / 150W
R&S?BBA130-D90D90	690MHz～3.2GHz	90W / 90W	——	——	——

特性與優點

寬帶放大 —— 豐富的產品組合，功能強大且可擴展

R&S?BBA130 寬帶放大器是先進的固態微波放大器，具備范圍介于22W至13000W的不同功率等級，并提供三種頻率范圍：80MHz 至1GHz (BC)、0.69GHz至3.2GHz (D) 和 2.5GHz至6GHz (E)。放大器可靈活擴展和升級頻率與功率。放大器可為客戶提供投資保障，支持客戶在未來根據新要求靈活調整系統。

可調偏置點 —— 出色的線性度

借助R&S?BBA130，用戶可以將晶體管偏置設為A類、AB類或二者之間的任意點，以便更改輸出信號的特性。A類中的偏置點能提供具有良好諧波性能的優異線性度。AB類中的偏置點能精確再現脈沖信號，并能夠提高效率。如要生成用于設備測試的純凈連續波信號，可將R&S?BBA130 運行于A類。如要準確放大脈沖信號，可在AB類中選擇偏置點。

平衡輸出功率 —— 最大輸出功率與更高的失配容差

R&S?BBA130提供最大輸出功率和高失配容差選項，前者適用于阻抗匹配良好的應用（最大VSWR約為2:1），通常用于設計和產品驗證測試；后者條件下放大器的功率逐漸減低（最大VSWR約為6:1），適用于天線匹配較差的EMC應用，或輸入阻抗與50Ω相差較大的被測設備測量。放大器必須盡量長時間持續提供所需的輸出功率。

靈活且可配置 —— 緊湊的模塊化設計，提供多種開關選件

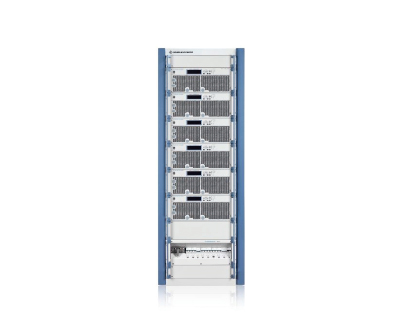

R&S?BBA130采用優化設計，尺寸小，靈活性高。放大器和其他組件采用緊湊的模塊化設計，能夠在19" 機架中設置這款高度集成的系統。機架的頻率和功率可靈活配置。借助各種開關選件，各個放大器可搭配使用，并集成到具有多種頻段的單一系統中，以為特定應用確定優選配置。

先進的用戶界面 —— 靈活的控制和操作

R&S?BBA130通過前面板上的顯示屏和按鈕進行操作。這種配置非常適用于實驗室，并便于更改設置。此外，用戶還可以使用計算機通過R&S?BBA130的圖形用戶界面方便地操作放大器。R&S?BBA130中集成的Web圖形用戶界面可通過LAN 和Web瀏覽器啟用。借助標準以太網接口，用戶可以使用遠程控制SCPI命令自動執行測試序列。

● R&S?UBL100 超寬帶負載

R&S?BBA130系列 寬帶固態功率放大器 —— 選件

選件
型號	描述
R&S?BBA-B101	GPIB 遠程控制，外部變頻器
R&S?BBA-B101	GPIB 遠程控制，用于最高30HU的機架
R&S?BBA-B101	GPIB 遠程控制，用于高于30HU的機架
R&S?BBA-B110	射頻輸入開關（1:2 或 2:1，N型），訂單號的最后兩位數視系統配置而定
R&S?BBA-B116	射頻輸入開關（1:6，N型）
R&S?BBA-B120	射頻輸出開關（2:1 或 1:2，N型），訂單號的最后兩位數視系統配置而定
R&S?BBA-B121	射頻輸出開關（2:2，7/16），訂單號的最后兩位數視系統配置而定
R&S?BBA-B122	射頻輸出開關（2:2，7/8' EIA）
R&S?BBA-B123	射頻輸出開關（2:2，1 5/8' EIA）
R&S?BBA-B126	射頻輸出開關（6:1，N型）
R&S?BBA-B130	快速放大器弱音器，適用于3MHz以上的應用
R&S?BBA-B132	直流閉鎖輸入保護 (N)
R&S?BBA-B140	射頻正向/射頻反射采樣端口（N型前端）
R&S?BBA-B140	射頻正向/射頻反射采樣端口（N型后端）
R&S?BBA-B141	檢測正向/檢測反射采樣端口（N型前端）
R&S?BBA-B141	檢測正向/檢測反射采樣端口（N型后端）
R&S?BBA-B142	采樣端口開關（雙端口，N型前端）
R&S?BBA-B142	采樣端口開關（雙端口，N型后端）
R&S?BBA-B160	透明 I/O
——
附件
型號	描述
R&S?UBL100	超寬帶負載，DC至18GHz
