產品名稱：	寬帶固態功率放大器 R&S?BBL200
產品型號：	R&S?BBL200
產品品牌：	德國 - 羅德與施瓦茨
產品特色：	?頻率范圍：9kHz 至 250MHz ?1dB壓縮點的輸出功率為 3kW、5kW 或 10kW ?100% 失配容差 ?適用于幅度、頻率、相位、脈沖和OFDM調制 ?液冷型、緊湊、靜音

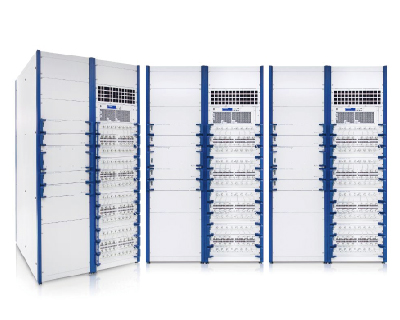

R&S?BBL200 寬帶固態功率放大器

液冷型高場強功率放大器，放大器靜音、小巧，高頻輸出功率可達10kW

R&S?BBL200寬帶固態功率放大器適用于需要高射頻功率的應用。R&S?BBL200 寬帶放大器是線性 A 類放大器，可在 9kHz 至 250MHz 的頻率范圍內產生 3kW、5kW 和 10kW 的功率。此類放大器采用液冷型固態設計，高度加固且高效無噪聲。放大器準確監控所有運行時參數，確保最大程度地提高穩健性和可靠性。放大器經專業設計，即便在失配條件下也能持續操作并提供恒功率。

主要特點

?頻率范圍：9kHz 至 250MHz

?1dB壓縮點的輸出功率為 3000W、5000W 或 10000W

?100% 失配容差

?適用于幅度、頻率、相位、脈沖和OFDM調制

?液冷型、緊湊、靜音

可用型號

單頻段高場強功率放大器型號	頻率范圍	1dB壓縮點輸出功率
R&S?BBL200-A3000	9kHz～225MHz	3000W
R&S?BBL200-A3000	9kHz～225MHz	3000W
R&S?BBL200-A5000	9kHz～225MHz	5000W
R&S?BBL200-A10000	9kHz～225MHz	10000W
R&S?BBL200-A10000	9kHz～225MHz	10000W

特性與優點

寬帶放大 —— 精密的射頻設計

放大器在開發時采用先進設計和模擬程序，集成國際領先制造商提供的功率半導體，并融合羅德與施瓦茨工程師積累數十年的放大器開發經驗，是當前可用的一款尖端放大器。高效堅固，確保操作順利。精益固件采用有效的監測和保護設計，可確保操作安全。

100%失配容差 —— 易于使用，極其可靠

R&S?BBL200 寬帶固態功率放大器具有極高的射頻輸出失配容差，非常適合天線匹配較差的EMC應用，或輸入阻抗與50Ω相差較大的被測設備測量。放大器堅固耐用，可在射頻端短路或射頻輸出端開路的情況下使用。即使失配高達VSWR 6:1，R&S?BBL200 也能盡量長時間提供額定輸出功率。

液冷 —— 緊湊，靜音

R&S?BBL200 的放大器模塊采用液冷設計，與全風冷放大器相比運行極其安靜。放大器體積緊湊，并兼具高性能模塊和高效的液冷設計，在同功率等級產品中出類拔萃。盡管功率密度較大，但高效的模塊冷卻設計可確保放大器機架溫度適宜。與放大器相隔一定距離的換熱器可回收廢熱。

先進的用戶界面 —— 靈活的控制和操作

R&S?BBL200寬帶固態功率放大器，通過前面板上的顯示屏和按鈕進行操作。這種配置非常適用于實驗室，并便于更改設置。此外，用戶還可以使用計算機通過 R&S?BBL200 的圖形用戶界面方便地操作放大器。R&S?BBL200中集成的Web圖形用戶界面可通過LAN 和Web瀏覽器啟用。借助標準以太網接口，用戶可以使用遠程控制SCPI命令自動執行測試序列。

R&S?BBL200 寬帶固態功率放大器 —— 選件

R&S?BBL200 寬帶放大器 —— 選件
型號	描述
R&S?BBA-B101	GPIB遠程控制
R&S?BBA-B132	直流閉鎖輸入保護 (N)
R&S?BBL-B140	射頻正向/射頻反射采樣端口（N型），3000W 以及 5000W 型號的后面板底部連接器
R&S?BBL-B140	射頻正向/射頻反射采樣端口（N型），10000W 型號的后面板底部連接器、所有型號的機架頂部連接器
R&S?BBL-B141	檢測正向/檢測反射采樣端口（N型）
R&S?BBA-B160	透明 I/O
R&S?ZR1-RW01	機架滾軸
