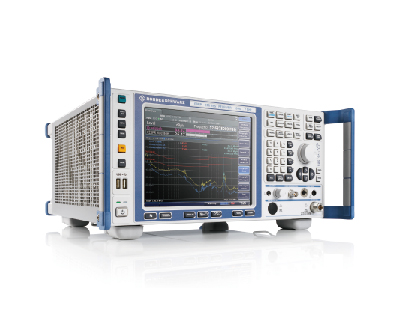

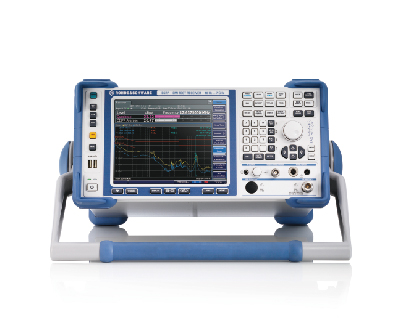

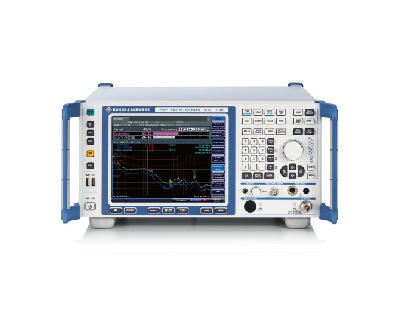

R&S?ESRP系列  EMI 測試接收機

預一致性測量，簡單快捷

R&S?ESRP EMI測試接收機適用于開發階段的診斷測量和預一致性測試，以為最終的認證測試作好準備。

專用于執行可靠、穩健的預一致性和診斷測量

R&S?ESRP EMI測試接收機專用于開發階段的診斷測量和預一致性測量，以便產品準備好接受最終的認證測試。在10Hz至7GHz 的頻率范圍內，接收機使用傳統的步進式頻率掃描或基于FFT的時域掃描（可大幅加快測量）測量電磁干擾。R&S?ESRP也可作為功能全面、強大的信號與頻譜分析儀，并適用于實驗室應用。R&S?ESRP配備觸摸屏和直觀的菜單結構，易于在任何模式下進行操作。

主要特點

    ?頻率范圍10Hz / 9kHz 至 3.6GHz / 7GHz

    ?顯示平均噪聲電平-162dBm

    ?最大分析帶寬10Hz 至 10MHz，40MHz（零跨度）

    ?EMI 測試接收機與信號/頻譜分析儀集于一體

    ?加權檢波器：PK+、QPK、CISPR和RMS平均值 (CISPR 16-1-1)

    ?分辨率帶寬符合CISPR 16-1-1和MIL-STD標準

    ?預選和前置放大器

    ?基于 FFT 的快速時域掃描

可用型號

R&S?ESRP3  EMI測試接收機：9kHz～3.6GHz

R&S?ESRP7  EMI測試接收機：9kHz～7GHz

特性與優點

復雜的預一致性測量 —— 符合商業和軍事標準的干擾測量 ——

?檢波器符合CISPR 16-1-1標準：準峰值、CISPR平均值、RMS平均值

?6dB 帶寬符合CISPR 16-1-1標準：200Hz、9KHz、120kHz和1MHz

?6dB 帶寬符合MIL-STD-461和DO-160標準：10Hz、100Hz、1kHz、10kHz、100kHz和1MHz
針對重復頻率為10Hz和更高頻率的脈沖提供符合標準的結果。

基于FFT的時域掃描 —— 時域掃描加快測量

?相比傳統方法，能夠顯著加快測量

?延長測量時間，便于可靠地檢測窄帶、間歇干擾信號或單獨脈沖

強大的測量和分析功能 ——

?自動測試序列，涵蓋預覽測量、數據簡化以及最終測量

?同步顯示最多六個跡線和四個條形圖

?預設天線系數和用戶創建的轉換因子集

?符合商用標準的EMI限值線庫，具有快捷編輯器

?使用 R&S?ELEKTRA軟件的遠程控制測量和自動化EMI測試程序

?中頻分析和適合一般實驗室應用的廣泛分析功能

?跟蹤源

操作簡單 ——

? 帶有撤消/重做功能的觸摸屏用戶界面

? 一目了然的掃描設置表格

? 集成式聯機幫助

? 將結果和儀器設置保存到內部或外部媒介

? 可移動硬盤驅動器 (HDD) 或固態驅動器 (SSD) 以保護測試數據的機密性

? 通過GPIB或LAN遠程控制

? LabView、LabWindows/CVI、VXI Plug & Play 驅動程序

? 免費固件更新——始終與最新技術發展保持同步

 同樣非常適合移動應用 ——

?堅固的緊湊型設計，提供可選的加固外殼 (R&S?FSV-B1)

?適用于外場應用的直流電源 (R&S?FSV-B30) 和外部電池盒 (R&S?FSV-B32)

?耐高振和沖擊負荷的可移動固態驅動器 (SSD) (R&S?ESRP-B18)
