產品名稱：	射頻微波信號發生器 R&S?SMA100B
產品型號：	R&S?SMA100B
產品品牌：	德國 - 羅德與施瓦茨
產品特色：	?頻率范圍：8kHz 至 3、6、12.75、20、31.8、40、50 和 67GHz（在過范圍模式下最高達72GHz） ?10GHz、10kHz 偏移時，SSB 相位噪聲為-132dBc ?10GHz、30MHz 偏移時，寬帶噪聲為-162dBc ?在寬頻率范圍內最大輸出功率超過30dBm ?極低的諧波

R&S?SMA100B 射頻微波信號發生器

卓越的領先性能

R&S?SMA100B射頻和微波信號發生器提供頂尖性能。在維持最高輸出功率和最低諧波的同時提供最純凈的輸出信號，遠超競爭對手。作為全球領先的信號發生器，它可以完成射頻半導體、無線通信、航空航天和國防領域最苛刻的模塊和系統測試與測量任務。

主要特點

?頻率范圍：8kHz 至 3、6、12.75、20、31.8、40、50 和 67GHz（在過范圍模式下最高達72GHz）

?10GHz、10kHz 偏移時，SSB 相位噪聲為-132dBc（典型值）

?10GHz、30MHz 偏移時，寬帶噪聲為-162dBc（測量值）

?在寬頻率范圍內最大輸出功率超過30dBm

?極低的諧波

特性與優點

一流的信號確保一流的設備 —— R&S?SMA100B提供無與倫比的性能

?在維持最高輸出功率和最低諧波的同時提供最純凈的輸出信號。

?頻率范圍介于8kHz至67GHz（在過范圍模式下最高達72GHz）

?極低的SSB相位噪聲，10GHz、10kHz偏移時為-132dBc（典型值）

?幾乎沒有寬帶噪聲，10GHz、30MHz 偏移時為-162dBc（測量值）

?在寬頻率范圍內最大輸出功率超過30dBm

?極低的諧波

?采用觸摸顯示屏的先進圖形用戶界面

具有很高的輸出功率 —— 大動態范圍，出色的電平準確性，優異的電平可重復性

微波頻率范圍通常需要超高輸出功率，因為頻率越高，衰減越大。R&S?SMA100B提供不同的輸出功率級以補償此類損耗。因此，無需使用下行外部放大器。

?選用20GHz儀器時，18GHz條件下超過30dBm，20GHz條件下超過28dBm

?選用67GHz儀器時，40GHz至65GHz范圍內超過19dBm

所有細節盡善盡美，方便用戶使用 —— 輕松集成到測試系統，具備創新的操作特性

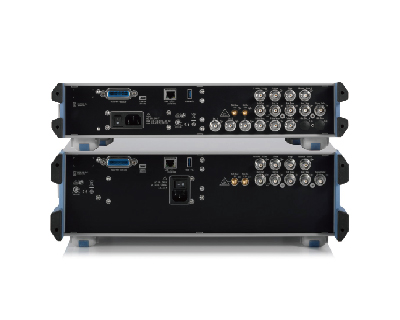

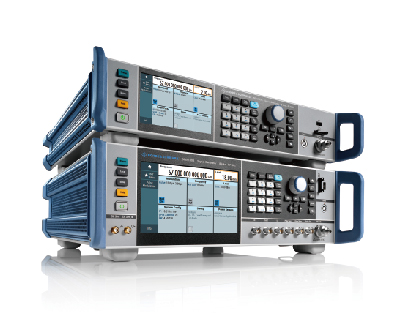

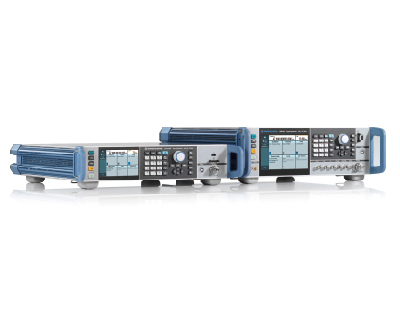

?靈活的2HU或3HU外殼

?3HU，配有7"大顯示屏和多個前面板連接器

?觸摸屏圖形用戶界面符合人體工程學

?常用菜單項可以添加到用戶菜單中，以便用戶可以從單個菜單快速、直接訪問所有必要的設置

?R&S?SMA100B還具有一個帶代碼生成器的SCPI宏記錄器，可以自動記錄手動設置并創建可執行的MATLAB?腳本

R&S?LegacyPro 升級技術 —— 翻新老舊的信號發生器

R&S?LegacyPro使R&S?SMA100B能夠可靠模擬是德科技、安捷倫、惠普、安立和羅德與施瓦茨等供應商的多種傳統發生器。因此，R&S?SMA100B可部署在傳統系統中，無需大量更改軟件，有效延長正常運行時間，降低擁有成本，延長測試系統的服務壽命。

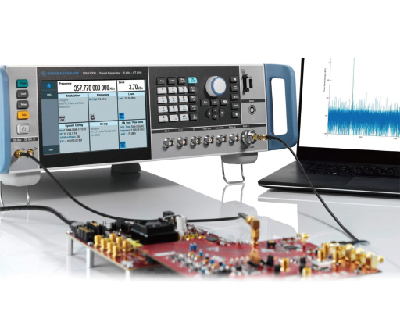

高端模數轉換器和數模轉換器組件測試 —— 測量設備的真正性能

每次推出新一代模數轉換器，模擬輸入帶寬和所需的時鐘頻率會隨之增加。有效位數增加，也會導致信噪比上升。這意味著要測試模數轉換器和數模轉換器，需要超過被測設備性能的超純凈高頻信號。R&S?SMA100B性能優異，不僅可以優化被測設備，還率先使技術改進變得可行。

R&S?NRP功率探頭可連接到R&S?SMA100B ——

被測設備鮮少直接連接到發生器。發生器和被測設備通常通過電纜和其他組件相互連接。因此，參考面從發生器的射頻輸出端轉為被測設備。R&S?NRP功率探頭可連接至 R&S?SMB100B，以便在新參考面上進行精確校準（精度可達0.1dB）。

UCOR（用戶校正）—— 補償外部頻率響應

被測設備通常通過長電纜或其他頻率相關組件連接至信號發生器，需要補償頻率響應。為此，R&S?SMA100B提供了用戶校正(UCOR) 功能。與R&S?NRP功率探頭結合使用，便可一鍵自動測定UCOR值。借助UCOR功能，可為全新參考面提供獲得頻率響應補償?shù)纳漕l信號。

R&S?SMA100B 射頻微波信號發生器 —— 選件

射頻選件 —— 頻率、相位噪聲、參考振蕩器、輸出功率、模擬調制、其它

其它選件 —— 附件、文件、基本單元

倍頻器選件 —— 基本單元

射頻選項
頻率選件
型號	描述
R&S?SMAB-B103	8 kHz～3GHz
R&S?SMAB-B106	8 kHz～6GHz
R&S?SMAB-B112	8 kHz～12.75GHz
R&S?SMAB-B120	8 kHz～20GHz
R&S?SMAB-B131	8 kHz～31.8GHz
R&S?SMAB-B140	8 kHz～40GHz
R&S?SMAB-B140N	8 kHz～40GHz，最小脈沖寬度限制
R&S?SMAB-B150	8 kHz～50GHz
R&S?SMAB-B150N	8 kHz～50GHz，最小脈沖寬度限制
R&S?SMAB-B167	8 kHz～67GHz
R&S?SMAB-B167N	8 kHz～67GHz，最小脈沖寬度限制
R&S?SMAB-B29	差分時鐘合成器，3GHz
R&S?SMAB-K722	時鐘合成器頻率可擴展至6GHz
相位噪聲性能選件
型號	描述
R&S?SMAB-B709	低相位噪聲，適用于R&S?SMAB-B106 / -B112 / -B120 / -B131 / -B140(N) / -B150(N) / -B167(N)
R&S?SMAB-B710	改善的迫近相位噪聲，適用于R&S?SMAB-B106 / -B112 / -B120 / -B131 / -B140 / -B150 / -B167
R&S?SMAB-B710N	改善的迫近相位噪聲，適用于R&S?SMAB-B103
R&S?SMAB-B711	超低相位噪聲，適用于R&S?SMAB-B106 / -B112 / -B120 / -B131 / -B140/ -B150 / -B167
R&S?SMAB-B711N	超低相位噪聲，適用于R&S?SMAB-B103
參考振蕩器選件
型號	描述
R&S?SMAB-B1H	高性能OCXO參考振蕩器
R&S?SMAB-K703	100mHz，1GHz參考輸入和輸出
R&S?SMAB-K704	靈活參考輸入，1mHz～100mHz
輸出功率選件
型號	描述
R&S?SMAB-K31	高輸出功率，3GHz / 6GHz
R&S?SMAB-B32	超高輸出功率，3GHz / 6GHz
R&S?SMAB-K33	高輸出功率，12.75GHz / 20GHz
R&S?SMAB-B34	超高輸出功率，12.75GHz / 20GHz
R&S?SMAB-B35	高輸出功率，31.8GHz / 40GHz
R&S?SMAB-K36	超高輸出功率，31.8GHz / 40GHz
R&S?SMAB-B36S	超高輸出功率，31.8GHz / 40GHz
R&S?SMAB-B37	高輸出功率，50GHz
R&S?SMAB-K38	超高輸出功率，50GHz
R&S?SMAB-B39	高輸出功率，67GHz
R&S?SMAB-K40	超高輸出功率，67GHz
模擬調制選件
型號	描述
R&S?SMAB-K22	高性能脈沖調制器
R&S?SMAB-K23	脈沖發生器
R&S?SMAB-K24	多功能發生器
R&S?SMAB-K25	VOR/ILS
R&S?SMAB-K27	脈沖串
R&S?SMAB-K720	調幅/調頻/調相
R&S?SMAB-K721	調幅掃描
R&S?SMAB-K724	高動態不間斷電平掃描
R&S?SMAB-K725	Chirp signal generation
R&S?SMAB-B28	斜坡掃描
其他選件
型號	描述
R&S?SMAB-B80	后面板連接器 (3GHz / 6GHz)
R&S?SMAB-B81	后面板連接器 (12.75GHz / 20GHz / 31.8GHz / 40GHz)，PC 2.92mm
R&S?SMAB-B82	后面板連接器 (50GHz / 67GHz)，PC 1.85mm

附件選項
附件
型號	描述
R&S?ZZA-KNP21	適用于2 HU型號的19'機架適配器
R&S?ZZA-KNP31	適用于3 HU型號的19'機架適配器
R&S?TS-USB1	針對RS-232遠程控制的USB串行適配器
R&S?SMAB-Z10	備用SD卡
R&S?SMAB-B85	可移動大容量存儲器
R&S?SMAB-B86	遠程控制GPIB和USB
R&S?SMAB-K28	電源分析
文件
型號	描述
R&S?DCV-2	校準值文件
R&S?ACASMA100B	R&S?DCV-2 0240.2193.18 R&S?SMA100B認證校準；最高6GHz
R&S?ACASMA100B	R&S?SMA100B認證校準；12.75GHz～40GHz
R&S?ACASMA100B	R&S?SMA100B認證校準；50GHz～67GHz
基本單元選件
型號	描述
R&S?SMAB-B92	平臺高度選件：2 HU，帶 5' 觸摸顯示屏
R&S?SMAB-B93	平臺高度選件：3 HU，帶 7' 觸摸顯示屏

倍頻器
基本單元選件
型號	描述
R&S?SMAB-K554	倍頻控制
