產品名稱：	矢量信號發生器 R&S?SMW200A
產品型號：	R&S?SMW200A
產品品牌：	德國 - 羅德與施瓦茨
產品特色：	? 頻率最高達67GHz（雙通道：最高44GHz） ? 2GHz調制帶寬 ? 集成式衰落，最高800MHz 帶寬和8x8 MIMO ? 符合所有主要數字通信標準的信號生成 ? 高級GNSS和雷達模擬器

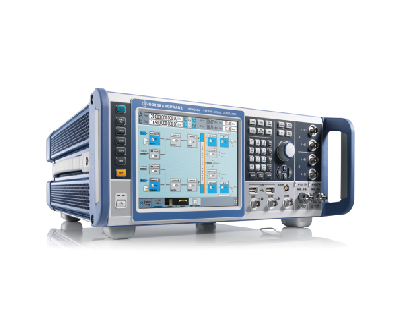

R&S?SMW200A 矢量信號發生器

卓然不群的信號生成能力

性能和功能要求因測試設置和應用而異。R&S?SMW200在掌握這些不同的要求方面無與倫比，并為信號發生器設定了新的標準。在開發和驗證任何類型的DUT（包括組件、模塊和完整的基站）時，R&S?SMW200A可以輕松生成性能最佳的適當測試信號。R&S?SMW200A采用靈活的模塊化設計，可配備應用所需的精確選項。從經典的單路矢量信號發生器到多通道MIMO接收機測試儀，任何配置都是可能的。

主要特點

? 頻率最高達67GHz（雙通道：最高44GHz）

? 2GHz調制帶寬

? 集成式衰落，最高 800MHz 帶寬和8x8 MIMO

? 符合所有主要數字通信標準的信號生成

? 高級GNSS和雷達模擬器

特性與優點

矢量信號發生器頻率高達 67GHz ——

單通道和雙通道 R&S?SMW200A的頻率范圍分別高達 67GHz 和 44GHz。發生器還可以裝配最多兩個內部基帶模塊和四個衰落模擬器模塊。基于此概念，單個裝置中集成兩個功能全面的矢量信號發生器，能夠輕松創建復雜的信號場景。

出色的相位噪聲性能 ——

R&S?SMW200A 內置標準高端合成器，可提供出色的 SSB 相位噪聲和非諧波性能。發生器提供多個低相位噪聲選件，可進一步增強性能。R&S?SMW-B711/B721 超低相位噪聲選件可提供出類拔萃的相位噪聲性能。R&S?SMW200A 非常適用于頻譜純度要求嚴格的測量應用。

2GHz 帶寬，提供優異的調制特性 ——

寬帶I/Q調制器的射頻帶寬高達2GHz，涵蓋其頻率范圍內的所有應用，包括無線通信、衛星通信和雷達。內部基帶可以產生最大2GHz RF調制帶寬的信號。

最先進的D/A轉換器和出色的射頻鏈設計確保在2GHz帶寬上具有<0.4dB的出色調制頻率響應，并具有出色的EVM性能。

支持 MIMO 和集成式衰落 ——

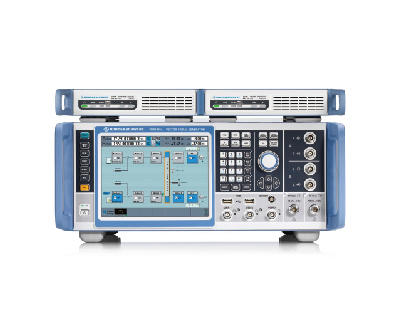

R&S?SMW200A為高達800MHz的衰落帶寬提供集成信道仿真。所有主要標準的漸變配置文件都可以作為預設提供。對于多達64個衰落信道，所有關鍵MIMO衰落場景，如2x2、3x3、4x4、8x4、4x8和8x8，都可以在單個儀器中配置。還支持最多八個載波的聚合，SGT100A信號發生器模塊可以連接以提供最多八個射頻路徑。

獨特的可用性特性 ——

R&S?SMW200A 內置的圖形功能可實時顯示生成的信號。用戶可以選擇顯示類型，例如 I/Q 樣本與時間、頻譜、矢量圖或互補累積分布函數 (CCDF)。R&S?SMW200A 還提供一個帶代碼生成器的 SCPI 宏記錄器，可以記錄所有的手動操作步驟，進而使用遠程控制序列生成文件。儀器提供集成式代碼模板，以便直接生成適用于 MATLAB?、CVI 或 Python 的可執行代碼。

應用 ——

? 無線通信標準

? 實時包絡跟蹤

? GNSS 模擬

? 雷達模擬

R&S?SMW200A 矢量信號發生器 —— 選件

射頻選件 — 頻率、相位噪聲性能、參考振蕩器、模擬調制、其它

矢量系統選件 — 基帶、標準基帶、寬帶基帶、基帶增強、多通道 MIMO和衰落

信號生成選件 — 蜂窩、無線連接、導航、雷達、廣播電視、衛星通信、波形包、多載波連續波和噪聲

其它選件 — 附件、文件、基本單元

射頻選項
頻率選件
型號	描述
R&S?SMW-B1003	100kHz～3GHz（路徑A）
R&S?SMW-B1006	100kHz～6GHz（路徑A）
R&S?SMW-B1007	100kHz～7.5GHz（路徑A）
R&S?SMW-B1012	100kHz～12.75GHz（路徑A）
R&S?SMW-B1020	100kHz～20GHz（路徑A）
R&S?SMW-B1031	100kHz～31.8GHz（路徑A）
R&S?SMW-B1040	100kHz～40GHz（路徑A）
R&S?SMW-B1040N	100kHz～40GHz（路徑A） I/Q調制帶寬和最小脈沖寬度限制
R&S?SMW-B1044	100kHz～44GHz（路徑A）
R&S?SMW-B1044N	100kHz～44GHz（路徑A） I/Q調制帶寬和最小脈沖寬度限制
R&S?SMW-B1056	100kHz～56GHz (路徑A)
R&S?SMW-B1056N	100kHz～56GHz（路徑A） I/Q調制帶寬和最小脈沖寬度限制
R&S?SMW-B1067	100kHz～67GHz (路徑A)
R&S?SMW-B1067N	100kHz～67GHz（路徑A）I/Q調制帶寬和最小脈沖寬度受限
R&S?SMW-B2003	100kHz～3GHz（路徑B）
R&S?SMW-B2006	100kHz～6GHz（路徑B）
R&S?SMW-B2007	100kHz～7.5GHz（路徑B）
R&S?SMW-B2012	100kHz～12.75GHz（路徑B）
R&S?SMW-B2020	100kHz～20GHz（路徑B）
R&S?SMW-B2031	100kHz～31.8GHz（路徑B）
R&S?SMW-B2044	100kHz～44GHz（路徑B）
R&S?SMW-B2044N	100kHz～44GHz（路徑B） I/Q調制帶寬和最小脈沖寬度限制
——
相位噪聲性能選件
型號	描述
R&S?SMW-B709	低相位噪聲（路徑A）
R&S?SMW-B710	改善的迫近相位噪聲（路徑A）
R&S?SMW-B711	超低相位噪聲（路徑A）
R&S?SMW-B719	低相位噪聲（路徑B）
R&S?SMW-B720	改善的迫近相位噪聲（路徑B）
R&S?SMW-B721	超低相位噪聲（路徑B）
——
參考振蕩器選件
型號	描述
R&S?SMW-K703	100MHz，1GHz 超低噪聲參考輸入/輸出
R&S?SMW-K704	靈活參考輸入（1MHz～100MHz）
——
模擬調制選件
型號	描述
R&S?SMW-K22	脈沖調制器
R&S?SMW-K23	高性能脈沖發生器
R&S?SMW-K24	多功能發生器
R&S?SMW-K720	調幅/調頻/調相
——
其他選件
型號	描述
R&S?SMW-B90	相位相參
R&S?SMW-K553	前端控制

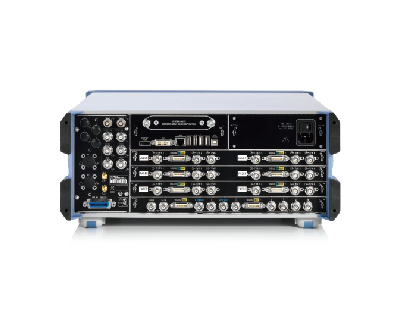

R&S?SMW-B81	針對射頻路徑A (3/6GHz) 和 I/Q的后面板連接器
R&S?SMW-B82	針對射頻路徑B (3/6GHz) 的后面板連接器
R&S?SMW-B83	針對射頻路徑A (20/31.8/40GHz) 和 I/Q的后面板連接器
R&S?SMW-B84	針對射頻路徑B (20GHz) 的后面板連接器
——
矢量系統選件
基帶
型號	描述
R&S?SMW-K739	差分模擬 I/Q輸入
——
標準基帶
型號	描述
R&S?SMW-B13	信號路由和基帶主模塊，一個連接到射頻的 I/Q路徑
R&S?SMW-B13T	信號路由和基帶主模塊，兩個連接到射頻的 I/Q路徑
R&S?SMW-B10	基帶發生器，具有實時編碼器、任意波形發生器 (64Msample)，120MHz射頻帶寬
R&S?SMW-B10F	針對GNSS的基帶發生器，具有高動態范圍、任意波形發生器 (64Msample) 和數字調制（實時），120MHz射頻帶寬
R&S?SMW-K16	差分模擬 I/Q輸出
R&S?SMW-K18	數字基帶輸出
R&S?SMW-K501	擴展排序
R&S?SMW-K511	任意波形發生器內存擴展至512Msample
R&S?SMW-K512	任意波形發生器內存擴展至1Gsample
R&S?SMW-K522	基帶擴展至160MHz射頻帶寬
R&S?SMW-K551	慢 I/Q
——
寬帶基帶
型號	描述
R&S?SMW-B13XT	寬帶基帶主模塊，兩個連接到射頻的 I/Q路徑
R&S?SMW-B9	寬帶基帶發生器，具有任意波形發生器 (256Msample)，500MHz射頻帶寬
R&S?SMW-K17	寬帶差分模擬 I/Q輸出
R&S?SMW-K19	適用于 SMW 寬帶基帶的數字基帶輸出
R&S?SMW-K502	寬帶擴展排序
R&S?SMW-K503	實時控制接口，用于脈沖描述字流式傳輸?shù)膶崟r控制接口
R&S?SMW-K504	快速升級 PDW 執行率。最高升級至每個基帶發生器 2 MPDW/s
R&S?SMW-K515	任意波形發生器內存擴展至2Gsample
R&S?SMW-K525	基帶擴展至1GHz射頻帶寬
R&S?SMW-K527	基帶擴展至2GHz射頻帶寬
——
基帶增強
型號	描述	型號	描述
R&S?SMW-K80	誤碼率測試儀	R&S?SMW-K544	用戶自定義頻率響應校正
R&S?SMW-K507	ARB 以太網上傳	R&S?SMW-K546	數字 Doherty
R&S?SMW-K540	包絡跟蹤	R&S?SMW-K548	峰值因子降低
R&S?SMW-K541	數字預失真	R&S?SMW-K555	帶寬擴展
——
多通道、MIMO和衰落
型號	描述	型號	描述
R&S?SMW-B14	衰落模擬器（標準）	R&S?SMW-K76	多實體
R&S?SMW-B15	衰落模擬器（寬帶）	R&S?SMW-K550	流擴展器
R&S?SMW-K71	動態衰落	R&S?SMW-K820	自定義動態衰落
R&S?SMW-K72	增強型衰落模型	R&S?SMW-K821	用于高階 MIMO 的 MIMO 子集
R&S?SMW-K73	OTA-MIMO衰落增強	R&S?SMW-K822	衰落帶寬擴展至400MHz
R&S?SMW-K74	MIMO 衰落/路由	R&S?SMW-K823	衰落帶寬擴展至800MHz
R&S?SMW-K75	高階 MIMO	——	——
——
信號生成選件
蜂窩
型號	描述
R&S?SMW-K144	5G NR 第15版
R&S?SMW-K148	5G NR 第16版
R&S?SMW-K171	5G NR 第17版
R&S?SMW-K170	5G NR Sidelink
R&S?SMW-K145	5G 新空口閉環基站測試
R&S?SMW-K118	Verizon 5GTF 信號
R&S?SMW-K55	LTE第8版
R&S?SMW-K84	LTE第9版
R&S?SMW-K85	LTE第10版
R&S?SMW-K112	LTE第11版
R&S?SMW-K113	LTE第12版
R&S?SMW-K119	LTE第13/14/15版
R&S?SMW-K175	U平面生成
R&S?SMW-K115	蜂窩 IoT第13版
R&S?SMW-K143	蜂窩 IoT第14版
R&S?SMW-K146	蜂窩 IoT第15版
R&S?SMW-K69	LTE 閉環基站測試
R&S?SMW-K42	3GPP FDD
R&S?SMW-K83	3GPP FDD HSPA/HSPA+、增強型基站/移動臺測試
R&S?SMW-K40	GSM/EDGE
R&S?SMW-K41	EDGE Evolution
R&S?SMW-K46	CDMA2000?，包括1xEV-DV
R&S?SMW-K47	1xEV-DO Rev. A
R&S?SMW-K87	1xEV-DO Rev. B
R&S?SMW-K50	TD-SCDMA
R&S?SMW-K51	TD-SCDMA 增強型基站/移動臺測試
R&S?SMW-K81	日志文件生成
R&S?SMW-K68	TETRA 第2版
R&S?SMW-K444	5G NR 第15版 (WinIQSIM2?)
R&S?SMW-K418	Verizon 5GTF 信號 (WinIQSIM2?)
R&S?SMW-K255	LTE第8版 (WinIQSIM2?)
R&S?SMW-K284	LTE第9版 (WinIQSIM2?)
R&S?SMW-K285	LTE第10版 (WinIQSIM2?)
R&S?SMW-K412	LTE第11版 (WinIQSIM2?)
R&S?SMW-K413	LTE第12版 (WinIQSIM2?)
R&S?SMW-K419	LTE第13/14/15版 (WinIQSIM2?)
R&S?SMW-K415	蜂窩IoT 第13版 (WinIQSIM2?)
R&S?SMW-K443	蜂窩IoT 第14版 (WinIQSIM2?)
R&S?SMW-K242	3GPP FDD (WinIQSIM2?)
R&S?SMW-K283	3GPP FDD HSPA/HSPA+、增強型基站/移動臺測試
R&S?SMW-K240	GSM/EDGE (WinIQSIM2?)
R&S?SMW-K241	EDGE Evolution (WinIQSIM2?)
R&S?SMW-K246	CDMA2000?，包括 1xEV-DV (WinIQSIM2?)
R&S?SMW-K247	1xEV-DO Rev. A (WinIQSIM2?)
R&S?SMW-K287	1xEV-DO Rev. B (WinIQSIM2?)
R&S?SMW-K250	TD-SCDMA (WinIQSIM2?)
R&S?SMW-K251	TD-SCDMA 增強型基站/移動臺測試
R&S?SMW-K446	蜂窩IoT第15版 (WinIQSIM2?)
R&S?SMW-K268	TETRA第2版 (WinIQSIM2?)
——
無線連接
型號	描述
R&S?SMW-K54	IEEE 802.11a/b/g/n/j/p
R&S?SMW-K86	IEEE 802.11ac
R&S?SMW-K142	IEEE 802.11ax
R&S?SMW-K147	IEEE 802.11be
R&S?SMW-K141	IEEE 802.11ad
R&S?SMW-K350	DFS 信號生成（R&S?Pulse Sequencer 脈沖序列生成軟件 DFS）
R&S?SMW-K49	IEEE 802.16
R&S?SMW-K60	藍牙? EDR
R&S?SMW-K117	藍牙? 5.x
R&S?SMW-K89	NFC A/B/F
R&S?SMW-K131	LoRa?
R&S?SMW-K114	OFDM 信號生成
R&S?SMW-K149	HRP UWB
R&S?SMW-K254	IEEE 802.11a/b/g/n/j/p (WinIQSIM2?)
R&S?SMW-K286	IEEE 802.11ac (WinIQSIM2?)
R&S?SMW-K442	IEEE 802.11ax (WinIQSIM2?)
R&S?SMW-K447	IEEE 802.11be (WinIQSIM2?)
R&S?SMW-K441	IEEE 802.11ad (WinIQSIM2?)
R&S?SMW-K249	IEEE 802.16 (WinIQSIM2?)
R&S?SMW-K260	Bluetooth? EDR (WinIQSIM2?)
R&S?SMW-K417	Bluetooth? 5.x (WinIQSIM2?)
R&S?SMW-K289	NFC A/B/F (WinIQSIM2?)
R&S?SMW-K431	LoRa? (WinIQSIM2?)
R&S?SMW-K449	HRP UWB (WinIQSIM2)
R&S?SMW-K414	OFDM 信號生成 (WinIQSIM2?)
——
導航
型號	描述
R&S?SMW-K94	格洛納斯，新增G1 SPS、G2 SPS
R&S?SMW-K44	GPS，新增L1 C/A、L2 C/A、L1P、L2P
R&S?SMW-K98	現代化 GPS，新增L2C、L5
R&S?SMW-K66	伽利略，新增E1 OS、E5a/E5b
R&S?SMW-K97	NavIC/IRNSS，新增NavIC L5
R&S?SMW-K107	北斗，新增B1I、B2I
R&S?SMW-K106	QZSS/SBAS，新增QZSS、EGNOS、WAAS、MSAS和GAGAN
R&S?SMW-K108	真實場景，新增遮蔽、多徑、天線方向圖
R&S?SMW-K109	GNSS 實時接口（實時遠程控制），新增硬件在環/實車在環集成功能
R&S?SMW-K132	現代化北斗
R&S?SMW-K134	升級到雙頻GNSS，新增L1/L2、L1/L5或L2/L5組合場景
R&S?SMW-K135	升級到三頻GNSS，新增L1/L2/L5 組合場景
R&S?SMW-K136	增加6個GNSS 通道，為儀器增加GNSS通道
R&S?SMW-K137	增加12個GNSS 通道，為儀器增加GNSS通道
R&S?SMW-K138	增加24個GNSS 通道，為儀器增加GNSS通道
R&S?SMW-K139	增加48個GNSS 通道，為儀器增加GNSS通道
R&S?SMW-K360	ERA-Glonass 測試套件，基于GOST-R-55534/33471
R&S?SMW-K361	eCall測試套件，基于EU 2017/79 Annex VI和UNECE 2016/07
R&S?SMW-K362	GNSS測試套件
R&S?SMW-K244	GPS，單星(WinIQSIM2?)，單星波形
R&S?SMW-K298	現代化GPS，單星 (WinIQSIM2?)
R&S?SMW-K266	伽利略，單星(WinIQSIM2?)，單星波形
R&S?SMW-K294	格洛納斯，單星(WinIQSIM2?)，單星波形
R&S?SMW-K297	NavIC/IRNSS，單星(WinIQSIM2)，單星波形
R&S?SMW-K407	北斗，單星(WinIQSIM2?)，單星波形
R&S?SMW-K432	現代化北斗，單星(WinIQSIM2?)
R&S?SMW-K123	現代化格洛納斯，添加CDMA信號L1OC, L2OC and L3OC
——
雷達
型號	描述
R&S?SMW-K300	Pulse Sequencer Digital，標準版
R&S?SMW-K301	增強型脈沖排序（R&S?Pulse Sequencer 脈沖序列生成軟件）
R&S?SMW-K302	雷達平臺（選件適用于 R&S?Pulse Sequencer 脈沖序列生成軟件），針對具有一個以上發射機的雷達平臺增加模擬功能
R&S?SMW-K304	移動發射機和接收機（R&S?Pulse Sequencer 脈沖序列生成軟件）
R&S?SMW-K306	多發射機（選件適用于 R&S?Pulse Sequencer 脈沖序列生成軟件），針對交錯布設的發射機增加模擬功能
R&S?SMW-K308	測向（選件適用于 R&S?Pulse Sequencer 脈沖序列生成軟件），模擬到達角 (AoA)
R&S?SMW-K309	導入2D地圖
R&S?SMW-K315	雙脈沖模擬（選件適用于Pulse Sequencer 脈沖序列生成軟件），結合附加SMW-B15基帶發生器針對多發射機增加模擬功能，且不會丟失脈沖。（雙脈沖，連續波脈沖）
R&S?SMW-K78	雷達回波生成
——
廣播電視
型號	描述
R&S?SMW-K52	DVB-H/DVB-T
R&S?SMW-K252	DVB-H (WinIQSIM2?)
R&S?SMW-K253	DAB/T-DMB (WinIQSIM2?)
——
衛星通信
型號	描述
R&S?SMW-K116	DVB-S2/DVB-S2X
R&S?SMW-K176	DVB-S2X 附錄 E
R&S?SMW-K169	DVB-RCS2
R&S?SMW-K130	OneWeb 用戶自定義信號生成
R&S?SMW-K416	DVB-S2/DVB-S2X (WinIQSIM2?)
R&S?SMW-K476	DVB-S2X Annex E (WinIQSIM2?)
R&S?SMW-K469	DVB-RCS2 (WinIQSIM2?)
R&S?SMW-K430	OneWeb 用戶自定義信號生成 (WinIQSIM2?)
R&S?SMW-K355	OneWeb 參考信號
——
波形包
型號	描述
R&S?SMW-K200	1種波形，適用于R&S?WinIQSIM2?、Pulse Sequencer脈沖序列生成軟件、Pulse Sequencer脈沖序列生成軟件(DFS)生成的信號
R&S?SMW-K200	5種波形，適用于R&S?WinIQSIM2?、Pulse Sequencer脈沖序列生成軟件、Pulse Sequencer脈沖序列生成軟件(DFS)生成的信號
R&S?SMW-K200	50種波形，適用于R&S?WinIQSIM2?、Pulse Sequencer脈沖序列生成軟件、Pulse Sequencer脈沖序列生成軟件(DFS)生成的信號
——
多載波連續波和噪聲
型號	描述
R&S?SMW-K61	多載波連續波信號生成
R&S?SMW-K62	加性高斯白噪聲 (AWGN)
R&S?SMW-K261	多載波連續波信號生成 (WinIQSIM2?)
R&S?SMW-K262	加性高斯白噪聲 (AWGN)，帶 WinIQSIM2?
R&S?SMW-K810	增強型噪聲生成，相位噪聲，脈沖噪聲，需要 R&S?SMW-K62（軟件許可）
R&S?SMW-K811	用于噪聲功率比測量的陷波信號，需要 R&S?SMW-B9/B10（軟件許可）
——
其它
附件
型號	描述
R&S?SMW-B93	固態驅動器
R&S?ZZA-KN4	19" 機架適配器，用于將一個 19" 外殼（4 RU 高）安裝在標準 19" 機架中
R&S?TS-USB1	針對 RS-232 遠程控制的 USB 串行適配器
R&S?DIGIQ-HS	適用于高速數字 I/Q接口的電纜，3 m
R&S?SMW-K980	健康與使用監控服務
——
文件
型號	描述
R&S?DCV-2	校準值文件
——
基本單元選件
型號	描述
R&S?SMW-B94L	Deeper chassis，對于2×12.75GHz、2×31.8GHz和2×44GHz的RF路徑組合，需要(并且僅可能)此選項
