產品名稱：	矢量信號發生器 R&S?SMM100A
產品型號：	R&S?SMM100A
產品品牌：	德國 - 羅德與施瓦茨
產品特色：	? 頻率范圍介于100kHz至44GHz ? 最高1GHz內部射頻調制帶寬 ? 輸出功率高達+18dBm ? 出色的調制頻率響應、誤差矢量幅度(EVM)和鄰道功率比(ACPR) ? 面向FR1和FR2的5G NR信號生成 ? 可滿足未來的WLAN頻率和帶寬要求

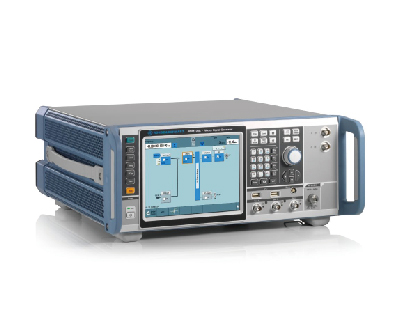

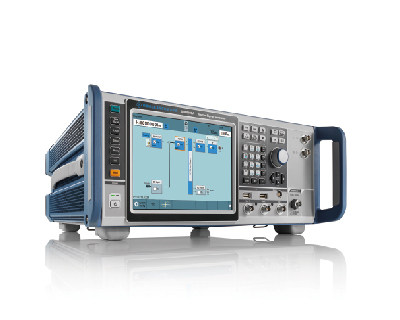

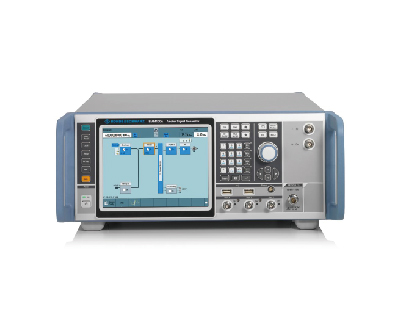

R&S?SMM100A 矢量信號發生器

具備毫米波測試功能的中檔矢量信號發生器

R&S?SMM100A 矢量信號發生器在100kHz至44GHz 的頻率范圍內提供一流的射頻特性。這款儀器覆蓋現有無線標準所使用的6GHz以下的頻段、新定義的最高7.125GHz 的5G NR FR1和Wi-Fi 6E 頻段以及最高44GHz的5G NR FR2 頻段。

R&S?SMM100A 內置基帶發生器，支持最高1GHz的射頻調制帶寬。因此，該儀器能夠按照通用無線標準的要求生成數字調制寬帶信號。R&S?SMM100A能夠充分滿足未來的帶寬要求。

主要特點

? 頻率范圍介于100kHz至44GHz

帶R&S?SMM-B1006選項：100kHz～6GHz

帶R&S?SMM-B1007選件：100kHz～7.5GHz

帶R&S?SMM-B1012選件：100kHz～12.75GHz

帶R&S?SMM-B1020選件：100kHz～20GHz

帶R&S?SMM-B1031選件：100kHz～31.8GHz

帶R&S?SMM-B1044、R&S?SM M-B1044N選件：100kHz～44GHz

? 最高1GHz內部射頻調制帶寬

? 輸出功率高達+18dBm

? 出色的調制頻率響應、誤差矢量幅度(EVM)和鄰道功率比(ACPR)

? 面向FR1和FR2的5G NR信號生成

? 可滿足未來的WLAN頻率和帶寬要求

? 通過觸摸屏和方框圖方便操作

特性與優點

卓越的 SSB 相位噪聲和 EVM 性能 ——

在1GHz射頻頻率下，R&S?SMM100A矢量信號發生器的SSB相位噪聲小于-129dBc，偏移值為20kHz。典型值為-134dBc，進一步降低了5dB。儀器不僅具備出色的射頻性能，在高頻條件下還具有一流的調制特性。

在28GHz 射頻頻率下，R&S?SMM100A可針對100MHz 的5G NR信號提供小于-42dB (0.8%) 的卓越EVM性能，符合3GPP測試模型3.1。

非凡的平坦頻率響應 ——

調制帶寬內的信號頻率響應同樣會顯著影響可實現的EVM性能，需要盡量在發生器的整個射頻頻率范圍內降低幅度和相位頻率響應。

R&S?SMM100A通過智能方式補償對頻率響應產生的內部影響。在整個1GHz射頻調制帶寬范圍內，R&S?SMM100A測得的幅度頻率響應小于0.4dB。

探究可擴展性 ——

R&S?SMM100A標配為支持最高120MHz 的射頻調制帶寬。用戶可以根據具體要求使用許可密鑰將帶寬擴展至1GHz。儀器的任意波形內存也可以從64Msample 靈活擴展至最高2Gsample。

R&S?SMM100A還隨附各種頻率選件，將頻率最高擴展至44GHz。用戶可以精確配置 R&S?SMM100A以滿足實際要求。

探索易用性 ——

? 8.4' 觸摸屏，操作便捷

? 直觀的結構化用戶界面以框圖形式呈現

? 在完整信號流路徑中的不同點以圖形方式實時監控信號

? 上下文關聯的聯機幫助系統和帶代碼生成器的內置 SCPI 宏記錄器輕松實現自動化

移動通信標準 ——

R&S?SMM100A非常適用于生成符合重要無線通信標準的信號，是用于5G NR基站一致性測試的理想信號發生器。

借助R&S?SMM-B1044頻率選件，儀器能夠覆蓋高達7.125GHz的5G NR FR1頻段和高達44GHz的 FR2頻段。帶寬擴展至1GHz后，儀器能夠滿足5G應用中不斷提高的信號帶寬要求。

準備就緒，支持下一代 Wi-Fi 技術 ——

WLAN同樣顯現出更高頻率和更大帶寬的發展趨勢。Wi-Fi 6E技術使用5.8GHz至7.125GHz的頻率。IEEE 802.11be等未來的WLAN標準早已規定320MHz的信號帶寬。

借助高達7.5GHz的R&S?SMM-B1007頻率選件和帶寬擴展至500MHz的R&S?SMM-K524選件，R&S?SMM100A信號發生器非常適用于執行組件、模塊和設備的WLAN測試。

高速率脈沖 (HRP) 超寬帶 (UWB) ——

R&S?SMM100A非常適用于HRP UWB接收機測試。儀器覆蓋高達10.6GHz的頻率范圍，射頻調制帶寬為500MHz，能夠在重要通道中生成信號。

R&S?SMM-K149 HRP UWB基帶選件支持三種規定的信號生成模式：IEEE 802.15.4a-2015規定的 HRP UWB模式，以及IEEE 802.15.4z針對增強型測距設備(ERDEF)規定的基礎脈沖重復頻率(BPRF) 模式和高脈沖重復頻率(HPRF)模式。

R&S?SMM100A 矢量信號發生器 —— 選件

射頻選件 — 頻率、參考振蕩器、模擬調制、其它

矢量系統選件 — 基帶、基帶增強

信號生成選件 — 蜂窩、無線連接、導航、廣播電視、衛星通信、波形包、多載波連續波和噪聲

其它選件 — 附件、文件

射頻選項
頻率選件
型號	描述
R&S?SMM-B1006	100kHz～6GHz
R&S?SMM-B1007	100kHz～7.5GHz
R&S?SMM-B1012	100kHz～12.75GHz
R&S?SMM-B1020	100kHz～20GHz
R&S?SMM-B1031	100kHz～31.8GHz
R&S?SMM-B1044	100kHz～44GHz
R&S?SMM-B1044N	100kHz～44GHz I/Q調制帶寬和最低脈寬限制
——
參考振蕩器選件
型號	描述
R&S?SMM-K703	100MHz，1GHz超低噪聲參考輸入/輸出
R&S?SMM-K704	靈活參考輸入（1MHz～100MHz）
——
模擬調制選件
型號	描述
R&S?SMM-K22	脈沖調制器
R&S?SMM-K23	高性能脈沖發生器
R&S?SMM-K24	多功能發生器
R&S?SMM-K720	調幅/調頻/調相
——
其他選件
型號	描述
R&S?SMM-B90	相位相參
R&S?SMM-K553	前端控制
——
矢量系統選件
基帶
型號	描述
R&S?SMM-B9	具備任意波形的基帶發生器（64Msample，120MHz射頻帶寬）
R&S?SMM-K511	任意波形內存擴展至512Msample
R&S?SMM-K17	差分模擬I/Q輸出
R&S?SMM-K512	任意波形內存擴展至1Gsample
R&S?SMM-K513	任意波形內存擴展至2Gsample
R&S?SMM-K520	基帶實時擴展
R&S?SMM-K523	基帶擴展至240MHz射頻帶寬
R&S?SMM-K524	基帶擴展至500MHz射頻帶寬
R&S?SMM-K525	基帶擴展至1GHz射頻帶寬
——
基帶增強
型號	描述
R&S?SMM-K80	誤碼率測試儀
R&S?SMM-K507	ARB以太網上傳
R&S?SMM-K540	包絡跟蹤
R&S?SMM-K541	調幅/調幅、調幅/調相預失真
R&S?SMM-K544	用戶自定義頻率響應校正
R&S?SMM-K548	峰值因子降低
——
信號生成選件
蜂窩
型號	描述	型號	描述
R&S?SMM-K144	5G NR 第15版	R&S?SMM-K444	5G NR 第15版 (WinIQSIM2?)
R&S?SMM-K148	5G NR 第16版	R&S?SMM-K448	5G NR 第16版 (WinIQSIM2?)
R&S?SMM-K55	LTE 第8版	R&S?SMM-K255	LTE 第8版 (WinIQSIM2?)
R&S?SMM-K84	LTE 第9版	R&S?SMM-K284	LTE 第9版 (WinIQSIM2?)
R&S?SMM-K85	LTE 第10版	R&S?SMM-K285	LTE 第10版 (WinIQSIM2?)
R&S?SMM-K112	LTE 第11版	R&S?SMM-K412	LTE 第11版 (WinIQSIM2?)
R&S?SMM-K113	LTE 第12版	R&S?SMM-K413	LTE 第12版 (WinIQSIM2?)
R&S?SMM-K119	LTE 第13/14/15版	R&S?SMM-K419	LTE 第13/14/15版 (WinIQSIM2?)
R&S?SMM-K175	U 平面生成	R&S?SMM-K415	蜂窩 IoT 第13版 (WinIQSIM2?)
R&S?SMM-K115	蜂窩 IoT 第13版	R&S?SMM-K443	蜂窩 IoT 第14版 (WinIQSIM2?)
R&S?SMM-K143	蜂窩 IoT 第14版	R&S?SMM-K446	蜂窩 IoT 第15版 (WinIQSIM2?)
R&S?SMM-K146	蜂窩 IoT 第15版	R&S?SMM-K242	3GPP FDD (WinIQSIM2?)
R&S?SMM-K42	3GPP FDD	R&S?SMM-K283	3GPP FDD HSPA/HSPA+、增強型基站/移動臺測試
R&S?SMM-K83	3GPP FDD HSPA/HSPA+、增強型基站/移動臺測試	R&S?SMM-K240	GSM/EDGE (WinIQSIM2?)
R&S?SMM-K40	GSM/EDGE	R&S?SMM-K241	EDGE Evolution (WinIQSIM2?)
R&S?SMM-K41	EDGE Evolution	R&S?SMM-K246	CDMA2000?，含 1xEV-DV (WinIQSIM2?)
R&S?SMM-K46	CDMA2000?，含 1xEV-DV	R&S?SMM-K247	1xEV-DO Rev. A (WinIQSIM2?)
R&S?SMM-K47	1xEV-DO Rev. A	R&S?SMM-K287	1xEV-DO Rev. B (WinIQSIM2?)
R&S?SMM-K87	1xEV-DO Rev. B	R&S?SMM-K250	TD-SCDMA (WinIQSIM2?)
R&S?SMM-K50	TD-SCDMA	R&S?SMM-K251	TD-SCDMA 增強型 (WinIQSIM2?)
R&S?SMM-K51	TD-SCDMA 增強型基站/移動臺測試	——	——
——
無線連接
型號	描述	型號	描述
R&S?SMM-K54	IEEE 802.11a/b/g/n/j/p	R&S?SMM-K254	IEEE 802.11a/b/g/n/j/p (WinIQSIM2?)
R&S?SMM-K86	IEEE 802.11ac	R&S?SMM-K286	IEEE 802.11ac (WinIQSIM2?)
R&S?SMM-K142	IEEE 802.11ax	R&S?SMM-K442	IEEE 802.11ax (WinIQSIM2?)
R&S?SMM-K147	IEEE 802.11be	R&S?SMM-K447	IEEE 802.11be (WinIQSIM2?)
R&S?SMM-K350	DFS信號生成（脈沖序列生成軟件DFS）	R&S?SMM-K417	Bluetooth? 5.x (WinIQSIM2?)
R&S?SMM-K60	Bluetooth? EDR	R&S?SMM-K260	Bluetooth? EDR (WinIQSIM2?)
R&S?SMM-K117	Bluetooth? 5.x	R&S?SMM-K289	NFC A/B/F (WinIQSIM2?)
R&S?SMM-K89	NFC A/B/F	R&S?SMM-K431	LoRa? (WinIQSIM2?)
R&S?SMM-K131	LoRa?	R&S?SMM-K449	HRP UWB (WinIQSIM2?)
R&S?SMM-K149	HRP UWB	R&S?SMM-K414	OFDM 信號生成 (WinIQSIM2?)
R&S?SMM-K114	OFDM 信號生成	——	——
——
導航
型號	描述	型號	描述
R&S?SMM-K244	GPS，單星 (WinIQSIM2?)	R&S?SMM-K407	北斗，單星 (WinIQSIM2?)
R&S?SMM-K298	現代化 GPS，單星 (WinIQSIM2?)	R&S?SMM-K432	現代化北斗，單星 (WinIQSIM2?)
R&S?SMM-K266	伽利略，單星 (WinIQSIM2?)	R&S?SMM-K297	IRNSS，單星 (WinIQSIM2?)
R&S?SMM-K294	格洛納斯，單星 (WinIQSIM2?)	——	——
——
廣播電視
型號	描述
R&S?SMM-K252	DVB-H/DVB-T (WinIQSIM2?)
R&S?SMM-K253	DAB/T-DMB (WinIQSIM2?)
——
衛星通信
型號	描述
R&S?SMM-K416	DVB-S2/DVB-S2X (WinIQSIM2?)
——
波形包
型號	描述
R&S?SMM-K200	針對 R&S?WinIQSIM2? 信號的一種波形
R&S?SMM-K200	針對 R&S?WinIQSIM2? 信號的五種波形
R&S?SMM-K200	針對 R&S?WinIQSIM2? 信號的 50 種波形
——
多載波連續波和噪聲
型號	描述
R&S?SMM-K61	多載波連續波信號生成
R&S?SMM-K62	加性高斯白噪聲 (AWGN)
R&S?SMM-K261	多載波連續波信號生成 (WinIQSIM2?)
R&S?SMM-K262	加性高斯白噪聲 (AWGN) (WinIQSIM2?)
R&S?SMM-K811	用于噪聲功率比測量的陷波信號，需要 R&S?SMM-B9
——
其它
附件
型號	描述
R&S?SMM-B93	Solid-state drive
R&S?SMM-K980	健康與使用監控服務
R&S?ZZA-KN4	19" 機架適配器，用于將一個 19" 外殼（4 RU 高）安裝在標準 19" 機架中
R&S?SMU-Z6	適用于標準 I/Q 接口的電纜，2 m
R&S?TS-USB1	針對 RS-232 遠程控制的 USB 串行適配器
R&S?DIGIQ-HS	適用于高速數字 I/Q 接口的電纜，3 m
——
文件
型號	描述
R&S?DCV-2	校準值文件
R&S?ACASMM100A	R&S?SMM100A 認證校準，適用于帶 R&S?B1006 6GHz 頻率選件的儀器
R&S?ACASMM100A	R&S?SMM100A 認證校準，適用于帶 R&S?B1007 7.5GHz 頻率選件的儀器
R&S?ACASMM100A	R&S?SMM100A 認證校準，適用于帶 R&S?B1012/-B1020/-B1031/-B1044/-B1044N 12.75GHz/20GHz/31.8GHz/44GHz 頻率選件的儀器
