| 產品名稱： | 工業壓力校準器 Fluke 2271A |
|---|---|
| 產品型號： | Fluke 2271A |
| 產品品牌： | 美國 - 福祿克 |
| 產品特色： | ? 利用單臺儀器校準各種壓力計和傳感器 ? 兩個精度級別，0.01%的讀數不確定度或0.02%滿量程 ? 寬量程：-100kPa至20MPa（-15psi至3000psi） ? 可拆卸式壓力測量模塊使其易于更換或增加量程 ? 集成電氣測量模塊為校準壓力變送器提供完備的解決方案 ? 內置雙測試端口，支持多臺被測設備(DUT)的連接 |

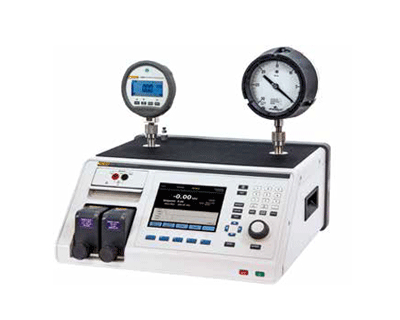

Fluke 2271A 工業壓力校準器
校準和測試從極低壓力到 3000psi (20MPa) 的壓力變送器和壓力計所需的所有組件均包含在單一儀器中。
Fluke Calibration 2271A 工業壓力校準器為校準寬范圍的壓力計和傳感器提供完備、自動化壓力測試解決方案。得益于其模塊式設計，可根據不同需求和預算來靈活配置，并且可通過擴展來滿足更多的工作負載需求。
Fluke 2271A兼容兩個不同精度級別的模塊，在工作負載和預算方面提供最大的靈活性。PM200模塊為大部分量程提供0.02% FS（參見技術指標選項卡，以了解詳情）。PM500模塊提供0.01%的讀數不確定度，確保Fluke 2271A可用于測試或校準更高精度的變送器和數字儀表。
由于Fluke 2271A在單臺儀器中提供了寬泛的壓力測量能力，因此非常適合剛開始接觸壓力校準的校準實驗室。儀器包括了壓力校準所需的一切；只需連接氣源即可使用。此外，您的投資完全經得起時間考驗：當工作負載增長或發生變化時，2271A也可隨之增長和變化，只需增加測量模塊即可應對。
Fluke 2271A自動化壓力測試解決方案也很適合目前校準壓力變送器和壓力計，并想擴展其能力或提高流程效率的實驗室。該儀器易于設置和使用，因此，無需讓最有經驗的技術員來使用。內置電氣測量模塊和可編程任務可實現完全自動化，幫助提高實驗室的效率。
如果您非常關心因現場工作負載帶來的污染問題，則Fluke 2271A對您來說也是一個好的選擇。可選的防污染系統(CPS)對無處不在的危險提供重要的保障。
有十種語言可供選擇的圖形化用戶界面和直觀的菜單結構，以及直觀的硬件設計，使得2271A非常容易學習和使用。
Fluke 2271A 特性
? 利用單臺儀器校準各種壓力計和傳感器
? 兩個精度級別，0.01%的讀數不確定度或0.02%滿量程
? 寬量程：-100kPa至20MPa（-15psi至3000psi）
? 可拆卸式壓力測量模塊使其易于更換或增加量程
? 集成電氣測量模塊，為校準壓力變送器提供完備的解決方案
? 內置雙測試端口，支持多臺被測設備(DUT)的連接
? 本地化圖形用戶界面，有十種語言可供選擇
適用于現在和未來的各種工作負載范圍
Fluke 2271A的壓力量程達到-100kPa至20MPa（-15至3000psi），滿足較寬范圍的壓力計和傳感器需求。得益于其模塊化設計，Fluke 2271A支持在同一個底架內安裝兩個不同量程的模塊。您可以購買滿足當前工作負載的模塊；隨后在工作負載變化和增長時，可輕松增加量程，根據工作負載插拔模塊。這種靈活性使您能夠在未來多年內保護在2271A上的投資。

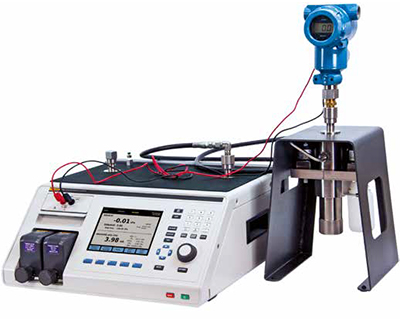

儀器內置支持HART功能的電氣測量模塊(EMM)，因此能夠對4-20mA設備（例如，智能變送器、壓力計和開關）進行閉環、全自動校準。只需設置好2271A，然后就可以走開去處理其他任務。
EMM提供直流24V環路電源，用于測量電流和直流電壓。它有一個可打開或關閉的內置250歐姆電阻，因此無需外部電阻即可支持 HART通信。
有一份技術說明提供了2271A的完整以及支持的準確度指標，其中詳細說明了測量不確定度，由此可準確知道您能得到的指標。可從 flukecal.com 網站下載該技術說明。正如所有Fluke Calibration儀器一樣，這些技術指標完善、保守、可信。
用途廣泛的壓力測量模塊
Fluke 2271A使用 PM200和PM500壓力測量模塊，讓您可以設置滿足準確度和價格需求的系統：
好：PM200 壓力測量模塊 | 更好：PM500 壓力測量模塊 |
? 0.02% 滿量程指標非常適合校準或測試刻度盤壓力計、低精度變送器或壓力開關 ? 堅固的硅壓力傳感器設計可實現更快的控制 ? 合算的價格有助于促進備用模塊的購買，確保不會因校準而停機 | ? 高度特征化和線性化的硅傳感器，為高準確度壓力測量提供了經濟的解決方案 ? 對于大部分量程的50%至100%范圍，讀數測量不確定度為0.01%，覆蓋較大的工作負載覆蓋范圍 ? 有超過45個量程可供選擇，從低差壓至20MPa(3000psi)。利用這種較大的配置靈活性來滿足您的應用需求。 |
在單個2271A底架中一次最多可安裝兩個壓力模塊，混合搭配模塊類型和量程，構建適合需求的組合。可與系統一起使用的模塊數量沒有限制，使您能夠快速更改壓力量程，滿足您的需求。可通過2271A前部快速、簡便地插入和拔出模塊；只需將模塊滑入特殊設計的軌道，然后擰緊旋鈕，直至聽到模塊到位發出的咔噠聲。聽到咔噠聲表明，模塊已經安全到位；旋鈕上有特殊的“防扭”裝置，可防止過度擰緊，因此您永遠不必擔心擰得過緊或不足。
每種模塊都采用增強式端面密封設計，經過壓力泄漏測試，測試壓力是工作壓力的三倍。您完全不必擔心系統泄漏會影響測量和控制壓力的能力。
便利的雙測試端口和參考端口
2271A頂部的雙測試端口可以讓您輕松安裝兩臺被測設備(DUT)。您可以讓您的工作效率翻倍，且無需花費時間查找接頭和T型接頭。垂直測試端口讓您可以輕松地連接模擬刻度盤壓力計，而無需額外試驗臺或歧管。支持兩種測試端口類型：標準HC20或P3000測試端口。兩種類型的測試端口使您能夠徒手緊固連接至傳統NPT、BSP或公制壓力接頭。HC20測試端口具有易于握持的特點且完整支持M20 連接，而P3000形式的測試端口則提供向后兼容性，支持Fluke Calibration P3000靜重試驗器或 P5500 壓力比較器的用戶使用。
參考端口也位于2271A的頂部，適合需要大氣參考的應用。
安全功能保護操作員和儀器
每個測量模塊以及主底架都配有安全閥，防止意外過壓對儀器及操作者造成損害。2271A的設計完全符合成熟工程實踐(SEP)標準。利用內部安全閥、用戶可設定的壓力限值以及應急中止按鈕，確保萬無一失。
預防污染
如果您的工作設備包含不同的物質（例如，水、油和氣），則可能面臨污染的風險 — 本不應該進入系統的物質進入了系統。污染物會堵塞校準器的閥門、磨損其部件，使其難以維持壓力。如果污染物進入傳感器，可實際改變校準器的性能，使其與讀數完全不符。如果污染是您所關心的問題，可以訂購可選的防污染系統(CPS)，幫助您保證校準器閥門清潔、不受雜質影響。
CPS 可確保物質單向流出控制器，且具有重力收集系統、兩級過濾系統，提供前所未有的保護等級。
自動化壓力測試：使用 COMPASS? 軟件實現自動化，提高一致性和工作效率
Fluke Calibration COMPASS for Pressure 軟件專為壓力校準而設計。該軟件可以實現2271A的自動化，并在單臺或多臺被測設備上執行完整的自動壓力測試校準序列。COMPASS 軟件消除了實現自動化系統相關的未知因素。2271A還配備完整的遠程接口，可與自定義軟件或其他數據采集設備搭配使用。關于接口的詳細信息，請參見2271A 用戶手冊。
CarePlan 幫助您管理擁有成本
使用CarePlan減少停機時間，控制您的擁有成本。Fluke Calibration 提供一年、三年和五年優先黃金級關懷計劃，包括6270A 校準器的年度標準或認證校準，保證六天的內部周轉時間1；再加上免費維修，保證十天的內部維修時間（包括校準）。一年、三年和五年白銀級關懷計劃適用于只希望擴大保修范圍的客戶。
我們可隨時提供幫助
Fluke Calibration的測試、維修和校準服務價格公道，專注于快速滿足您的需求，同時保持無可比擬的品質。我們的壓力校準實驗室經過ISO/IEC 17025認證。我們的校準和維修點遍布全球，確保您的硬件保持最佳工作狀態。
技術指標
干線 | |
電源要求 | 100Vac～240Vac，47Hz～63Hz |
保險絲 | T2A 250Vac |
最大功耗 | 100W |
環境 | |
工作環境溫度范圍 | 15°C～35°C |
儲存溫度 | -20°C～70°C |
相對濕度 | 工作：<80%（30°C時），<70%（35°C時）存儲：<95%，無冷凝在高溫和高濕度環境中長期儲存之后，可能需要四天的電力穩定期。 |
震動 | MIL-T-28800D CLASS 3 |
海拔（運行） | <2000m |
預熱時間 | 如果部件之前存儲在工作環境溫度范圍內，則為加電或安裝模塊之后15分鐘。 |
電磁兼容性 (EMC) | |
國際 | IEC 61326-1：受控制的電磁環境 |
第1組：設備內部產生和/或使用與傳導相關的無線電頻率能量，該能量對于設備自身的內部功能必不可少。A類：設備適合用于非家用以及未直接連接到為住宅建筑物供電的低壓供電網絡的所有設施中。由于傳導干擾和輻射干擾，在其他環境中可能難以保證電磁兼容性。將設備連接到測試對象后，可能會出現超過CISPR 11規定水平的排放量。 | |
韓國(KCC) | A類設備（工業廣播和通信設備）A類：設備符合工業電磁波設備的要求，銷售商或用戶應注意這一點。本設備旨在用于商業環境中，而非家庭環境。 |
美國(FCC) | 47CFR 15B子部分。根據條款15.103的規定，本產品被視為豁免設備。 |
合規 | |
防護等級 | IEC 60529: IP20 |
安全 | IEC 61010-1安裝類別 II，污染等級2 |
尺寸和重量 | |
高度 | 2271A-NPT-STD 305mm (12in) |
寬度 | 442mm (17.40in) |
深度 | 446mm (17.55in) |
僅底架 | 15kg (33.06lbs) |

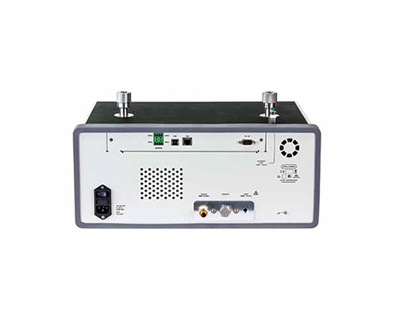

通信接口 | |
主遠程接口 | 以太網、RS232、USB |
電氣測量模塊(EMM)連接 | 蕉形插座 最大30Vdc（相對于底架接地） |
輔助驅動器 | 4個外部螺線管驅動器 |
控制精度（動態模式） | |
PM200-BG2.5K | 0.005%量程范圍 |
PM500<20kPa 滿量程 | 0.002%量程范圍 |
所有其他量程 | 0.001%量程范圍 |
控制可調比 | 10:1（典型值） |
為滿足控制指標要求，供氣壓力不得比測量模塊的量程大10倍。控制可調比定義為：所提供的供氣壓力與該量程適當供氣壓力的關系。例如，具有7MPa (1000psi)和700kPa range (100psi)兩個量程以及供氣壓力為7.7MPa (1100psi) 的一臺裝置可提供0.001%量程的控制精度，因為7MPa 是700kPa的10倍。具有20MPa (3000psi)和700kPa (100psi)兩個量程以及供氣壓力為22MPa (3300psi)的一個系統，20MPa的量程具有0.001%量程的控制精度，但是700kPa的量程僅能達到0.003%的控制精度。在低量程范圍內，可以通過降低供氣壓力來實現0.001%的控制精度。 | |
低控制點 | 1kPa (0.15psi) 絕對值 |
穩定時間（典型值） | |
PM200-BG2.5K | 40秒 |
所有其他 PM200 量程 | 20秒 |
PM500 ≥20kPa 滿量程 | 45秒 |
PM500 >20kPa 滿量程 | 30秒 |
典型穩定時間是指從10%量程達到0至50cm3的體積且壓力高于50kPa(7.25psi)絕對值時，精度達到設定點的0.005%范圍內所需的時間。絕對壓力越低，需要的穩定時間越長，具體取決于真空泵的質量、所使用的管道直徑和材料以及測試體積。 | |
最大過沖量 | 0.02% 量程范圍 |
壓力極限 | |
工作壓力范圍 | -97.90kPa (-14.2psi)表壓～20MPa (3000psi)表壓 |
進氣口 | 23MPa(3300psi)表壓 |
測試端口 | 20MPa (3000psi)絕對值 |
參考端口 | 115kPa (17psi)絕對值 |
排氣口 | 150kPa (22psi)絕對值 |
安全閥 | |
底架供壓端口安全閥設置為24.1MPa (-0/+700kPa)，3500psi (-0/+100psi) | |
排氣端口安全閥設置為~830kPa (120psi)。 | |
每個壓力測量模塊(PMM) 包括一個模塊特定的壓力保護裝置。 | |
供氣類型 | |
清潔的干燥空氣或氮氣（工業級，99.5%） | |
最大微粒污染 | ≤1.25微米（50微英寸） |
最大含水量 | -50°C露點 |
最大烴含量 | 30ppm |
真空源 | |
容量 >50升/分（自動排氣功能） | |
廢氣將經過真空供應裝置。在較高壓力下運行時應采取適當的保護措施。 | |
電源 | |
循環恒流制輸出電壓 | 20mA 時為24Vdc（不含250W內置電阻） |
20mA 時為19Vdc （含250W內置電阻） | |
開關測試 | |
電流限制 | ≥4mA |
條件 | 閉合>1.5mA，打開<0.5mA |
HART 通信和功能 | |
HART 模式 | HART mA 測量，24V（回路） |
自動 HART 檢測 | HART連接自動輪詢 |
HART 可選擇電阻 | 內置250W回路電阻。可選擇的開/關 |
HART 指令 | HART通用和常用指令（無設備特定的指令） |
寫保護 | HART寫入啟用/禁用 |
型號和配件
型號 | 描述 |
Fluke 2271A | 工業壓力校準器 一套完整的壓力校準系統包括： 1個底座（2271A-NPT-XXX 或 2271A-BSP-XXX） 1個或更多測量模塊（PM200 或 PM500） |
2271A-NPT-HC20 | 工業壓力校準器底座、NPT歧管、HC20測試端口連接 |
2271A-NPT-P3K | 工業壓力校準器底座、NPT歧管、P3000測試端口連接 |
2271A-BSP-HC20 | 工業壓力校準器底座、BSP歧管、HC20測試端口連接 |
2271A-BSP-P3K | 工業壓力校準器底座、BSP歧管、P3000測試端口連接 |
2271A-N-G20M | 壓力校準器，NPT，PM200-G20M，20MPA(3000PSI) |
2271A-N-G7M | 壓力校準器，NPT，PM200-G7M，7MPA(1000PSI) |
2271A-N-G2M | 壓力校準器，NPT，PM200-G2M，2MPA(300PSI) |
2271A-N-G20M/BG250K | 壓力校準器，NPT，PM200-G20M/BG250K，20MPA(3000PSI) |
2271A-N-G20M/G2M | 圧力校正器、NPT、PM200-G20M/G2M、20MPA(3000PSI) |
2271A-N-G2M/BG200K | 圧力校正器、NPT、PM200-G2M/BG200K、2MPA(300PSI) |
2271A-N-BG200K/BG2.5K | 壓力校準器，NPT，PM200-BG200K/BG2.5K，200 KPA (30PSI) |
2271A-N-G7M/G700K | 壓力校準器，NPT，PM200-G7M/G700K，7MPA(1000PSI) |
2271A-N-G2M/A100K | 壓力校準器，NPT，PM200-G2M/A100K，2MPA(300PSI) |
2271A-N-G2M/BG100K | 壓力校準器，NPT，PM200-G2M/BG100K，2MPA(300PSI) |
配件 | 描述 |
PM200 壓力測量模塊 | 適用于2271A工業壓力校準器和6270A，8270A和8370A壓力控制器/校準器 |
PM500 壓力測量模塊 | 適用于2271A工業壓力校準器和6270A，8270A和8370A壓力控制器/校準器 |
CASE-2271 | 裝運箱，2271A |
CASE-PMM | 裝運箱，3PMM 模塊 |
CPS-2270-20M-P3K | 防污染系統 20MPA(3000PSI)，P3000測試端口連接 |
CPS-2270-20M-HC20 | 防污染系統 20MPA(3000PSI)，HC20測試端口連接 |
PK-2271-NPT-HC20 | 管線和管件套件，2271A NPT-HC20 |
PK-2271-NPT-P3K | 管線和管件套件，2271A-NPT-P3KPK |
PK-2271-BSP-HC20 | 管線和管件套件，2271A-BSP-HC20 |
PK-2271-BSP-P3K | 管線和管件套件，2271A-BSP-P3K |
PMM-CAL-KIT-20M | 壓力測量模塊校準套件，20MPA(3000PSI) |
VA-PPC/MPC-REF-220 | 真空泵工具包，220V |
VA-PPC/MPC-REF-110 | 真空泵工具包，110V |
CDG-REF-1TORR | 用于絕壓模式 PM500模塊清零的電容式真空計 |
PK-PMM-ZERO | 用于絕壓模式 PM500模塊歸零的互連套件 |
