產品名稱：	音速噴嘴流量元件安裝臺 molstic-S
產品型號：	Fluke molstic-S
產品品牌：	美國 - 福祿克
產品特色：	molstic-S? 為molbloc-S?質量流量元件的實際安裝問題提供了工程解決方案，用以連接供氣、調節壓力并連接受測設備。1/4英寸 molstic-S中所含帶的過濾器可保護小型molbloc-S元件免受污染。部件已集成在緊湊式設備總成之內，確保最優化的molbloc/molbox?性能。

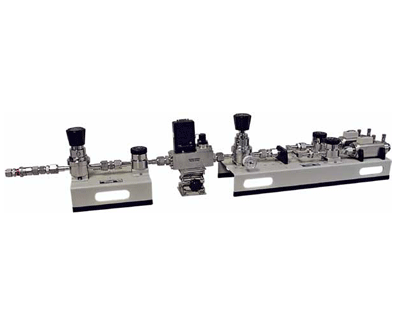

Fluke molstic-S 音速噴嘴流量元件安裝臺

氣體流量配件

福祿克計量校準部提供數種氣體流量校準配件，可帶來干凈、穩定的氣體流量，并進行所需的電子和氣動式連接。MFC 開關盒支持 MFC 組件和和控制，并使用額外的開關盒，可最多同時連接到五個 MFC。molstics? 提供一套靈活的安裝解決方案，可安裝 molbloc、調節壓力以及連接設備以進行測試。

針對molbloc-S質量流量元件

molstic-S? 為molbloc-S?質量流量元件的實際安裝問題提供了工程解決方案，用以連接供氣、調節壓力并連接受測設備。1/4英寸 molstic-S中所含帶的過濾器可保護小型molbloc-S元件免受污染。部件已集成在緊湊式設備總成之內，確保最優化的molbloc/molbox?性能。

單通道molstic-S設計用于配合單個molstic-S元件。雙通道模式允許兩個molbloc-S同時裝配，方便在測試過程使用兩種范圍而無需更換硬件。此外，兩個molbloc-S元件的輸出口還可使用下游T型件（部件號401884）來平行對接，進而在使用雙通道molbox1+ 時可獲得額外的流量范圍性能。

它的模塊化設計主要的優勢在于molstic-S可用于測試處在上游或下游位置的設備。可選的可調節DUT支架（部件號401934）能夠配合大型無法安裝于molstic-S上的DUT使用。

molstic-S可選用1/2英寸或1/4英寸的系統對接尺寸。1/4英寸尺寸專用于針對1E2-S的molbloc-S元件，而1/2英寸尺寸則用于2E2-S 至 2E3-S的元件。所有molstic-S平臺均包含一體化流量關閉/計量閥。這能方便系統漏氣測試并提供了全新的流量控制方式（如DUT類型所需）。可選的高分辨率調節閥套件可與1/4in的molstic-S結合使用，以便獲得更好的流量控制能力。

molstic-S使用說明

因?yàn)?/span>molbloc-S是在極端流量范圍下工作的，因此為了控制流量，必須在molbloc-S上游安裝帶有流量控制功能的測試設備。

在常壓下進行測量的設備通常會安裝在molbloc-S的下游位置。molbloc-S的模塊化設計主要為了提供靈活性。

入口供氣壓力調節對于保護molbox壓力變送器而言十分重要。因此，建議將僅為molstic-S供氣的molstic安裝在具有流量控制功能的測試設備上游，而后在校準常壓工作的設備時將減壓調節器選件安裝在molstic-S之上。可選的背壓調節器可安裝在molstic-S之上來控制上游DUT的下游壓力。

技術指標

尺寸
molstic-S	A	B	C	D	E
molstic-S 單體，1/4in	103.5mm (4in)	182mm (7in)	590mm (23in)	—	600mm (23.6in)
molstic-S 單體，1/2in	103.5mm (4in)	182mm (7in)	590mm (23in)	—	600mm (23.6in)
molstic-S 雙體，1/4in	103.5mm (4in)	182mm (7in)	590mm (23in)	84mm (3.3in)	600mm (23.6in)
molstic-S 雙體，1/2in	103.5mm (4in)	182mm (7in)	590mm (23in)	84mm (3.3in)	600mm (23.6in)
雙體，1/4in，帶調節器與T型件	103.5mm (4in)	182mm (7in)	590mm (23in)	84mm (3.3in)	750mm (29.5in)
雙體，1/2in，帶調節器與T型件	103.5mm (4in)	182mm (7in)	590mm (23in)	84mm (3.3in)	875mm (34.5in)
單體，1/4in，帶計量閥	103.5mm (4in)	182mm (7in)	590mm (23in)	—	600mm (23.6in)
雙體，1/4 帶計量閥與T型件	103.5mm (4in)	182mm (7in)	590mm (23in)	84mm (3.3in)	875mm (34.5in)
僅供氣，1/4in	103.5mm (4in)	182mm (7in)	232mm (09in)	—	280mm (11.0in)
僅供氣，1/2	103.5mm (4in)	182mm (7in)	232mm (09in)	—	471mm (18.5in)

配置說明

?每一個molstic-S都包含有50厘米(20英寸)的透明PFA管件，用于提供針對受測設備(DUT)和進口供氣的多用途連接。

?所有molstic-S平臺均包含一體化流量關閉/計量閥。這能方便系統漏氣測試并提供了流量控制方式(如DUT類型所需）。

?1/4英寸molstic-S平臺設計用于針對1E2-S或更低流量的molbloc-S元件。

1/2英寸molstic-S平臺設計用于針對從2E2-S至2E3-S的元件。

?部件號401935的零件可替代更高流量元件的1/2英寸molstic-S進氣口法蘭，進而使其能夠用在1/4英寸molstic-S之上。

這僅推薦用于兩種校準模式下的2E2-S molbloc-S元件，或用于帶LP校準的5E2-S元件。

?部件號401936的零件可替代低流量molblocs的1/4英寸molstic-S進氣口法蘭，進而使其能夠用在1/2英寸molstic-S之上。

這僅推薦用于1E2-S molbloc-S元件。

型號和配件

型號	描述
molstic-S，單，1/4in	與單個molbloc-S（1E2-S和更低流量）結合使用
molstic-S，單，1/2in	與單個molbloc-S（2E2-S到2E3-S）結合使用
molstic-S，雙，1/4in	與兩個molbloc-S（1E2-S和更低流量）結合使用
molstic-S，雙，1/2in	與雙molbloc-S（2E2-S到2E3-S）結合使用
molstic-S，僅供應，1/4in	上游調節平臺，1/4in
molstic-S，僅供應，1/2in	上游調節平臺，1/2in

配件	描述
計量閥低流量molstic	安裝于molbloc的molstic出口用于手動流量控制
計量閥中/高流量molstic	安裝于molbloc的molstic出口用于手動流量控制
DUT臺架，可調節	3inx3in垂直可調節平臺
PK-MOL-S-VAC，dwn Vac連接，中/低	將真空泵連接至 molbloc-S或出口T型件（P/N 401884）的附件
T型件，用于molbloc-S出口	連接兩個molbloc-S元件的A+B出口端，或普通真空連接
VA-MOL-S，直流電泵機套件，低流量，標準	真空泵套件，250 slm（5E2-S）
VA-MOL-S，直流電泵機套件，中流量，PEPE	真空泵套件，1000 slm（5E3-S），特殊清潔/油
VA-MOL-S，直流電泵機套件，中流量，標準	真空泵套件，1000 slm（5E3-S）
計量閥套件，molstic-S，1/4in，中流量	安裝于molstic-S中1/4in處的套件，用于高達100slm的流量計量
計量閥套件，molstic-S，1/4in，低流量	安裝于molstic-S中1/4in 處的套件，用于20slm的流量計量
用于 1/2in molstic-S的背壓調節器	升級版在1/2in molstic-S當中增加了背壓調節器
用于 1/4in molstic-S的背壓調節器	升級版在1/4in molstic-S當中增加了背壓調節器
調節器，用于1/2in molstic-S	升級版為1/2in molstic-S增加了進口壓力調節器
調節器，用于1/4in molstic-S	升級版為1/4in molstic-S增加了進口壓力調節器
背壓調節器，1/2in	安裝于1/2in molstic-S用于進口壓力控制
背壓調節器，1/4in	安裝于1/4in molstic-S用于進口壓力控制
調節器，1/2in	安裝于1/2in molstic-S用于出口DUT
調節器，1/4in	安裝于1/4in molstic-S用于出口DUT
